LENCO CS-420 - Page 50

49

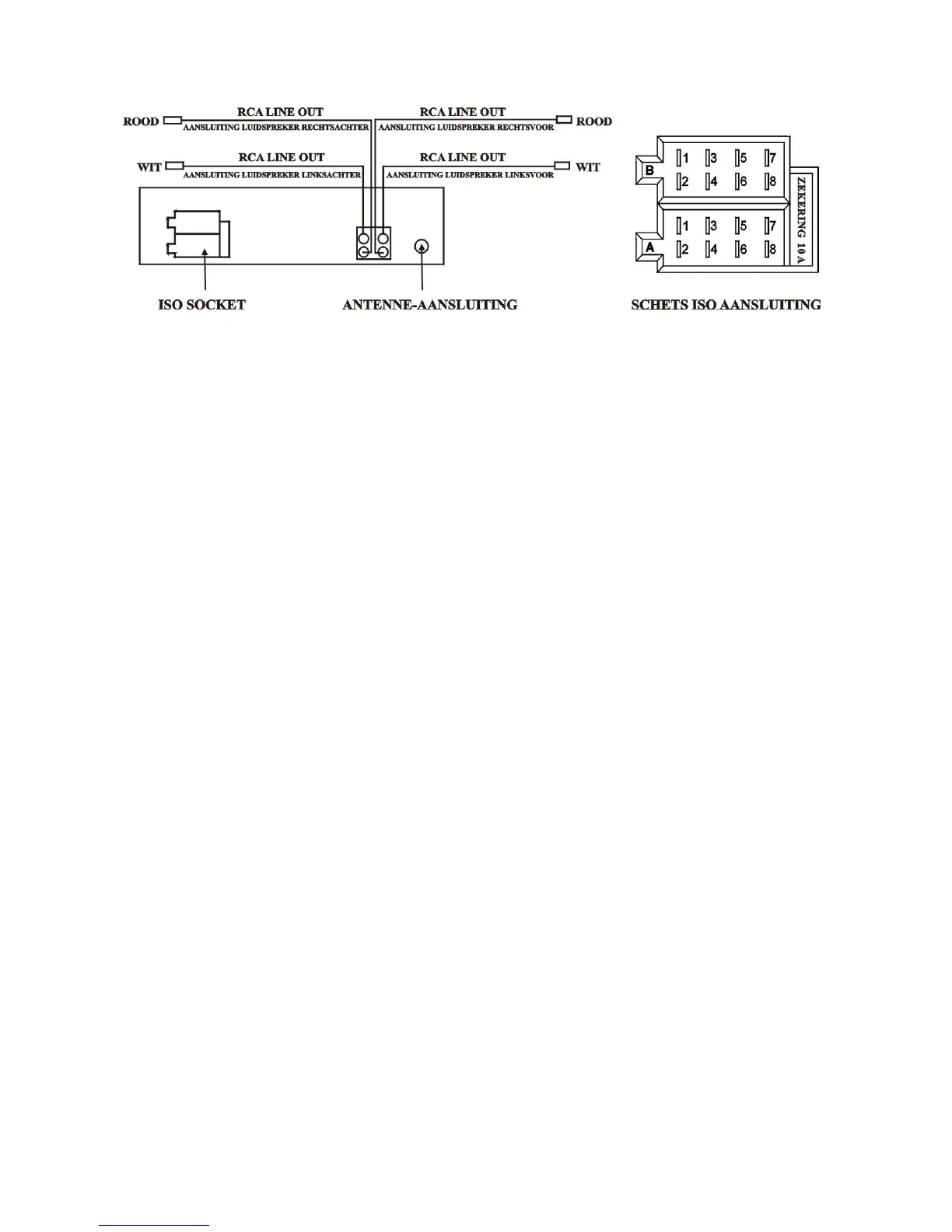

BEDRADING
CONNECTOR A
1.
2.
3.
4. Geheugen +12V
5. Auto-antenne-uitvoer
6.
7. 12V (Naar startsleutel)
8. AARDE
CONNECTOR B
1. LUIDSPREKER RECHTSACHTER (+)
2. LUIDSPREKER RECHTSACHTER (-)
3. LUIDSPREKER RECHTSVOOR (+)
4. LUIDSPREKER RECHTSVOOR (-)
5. LUIDSPREKER LINKSVOOR (+)
6. LUIDSPREKER LINKSVOOR (-)
7. LUIDSPREKER LINKSACHTER (+)
8. LUIDSPREKER LINKSACHTER (-)
