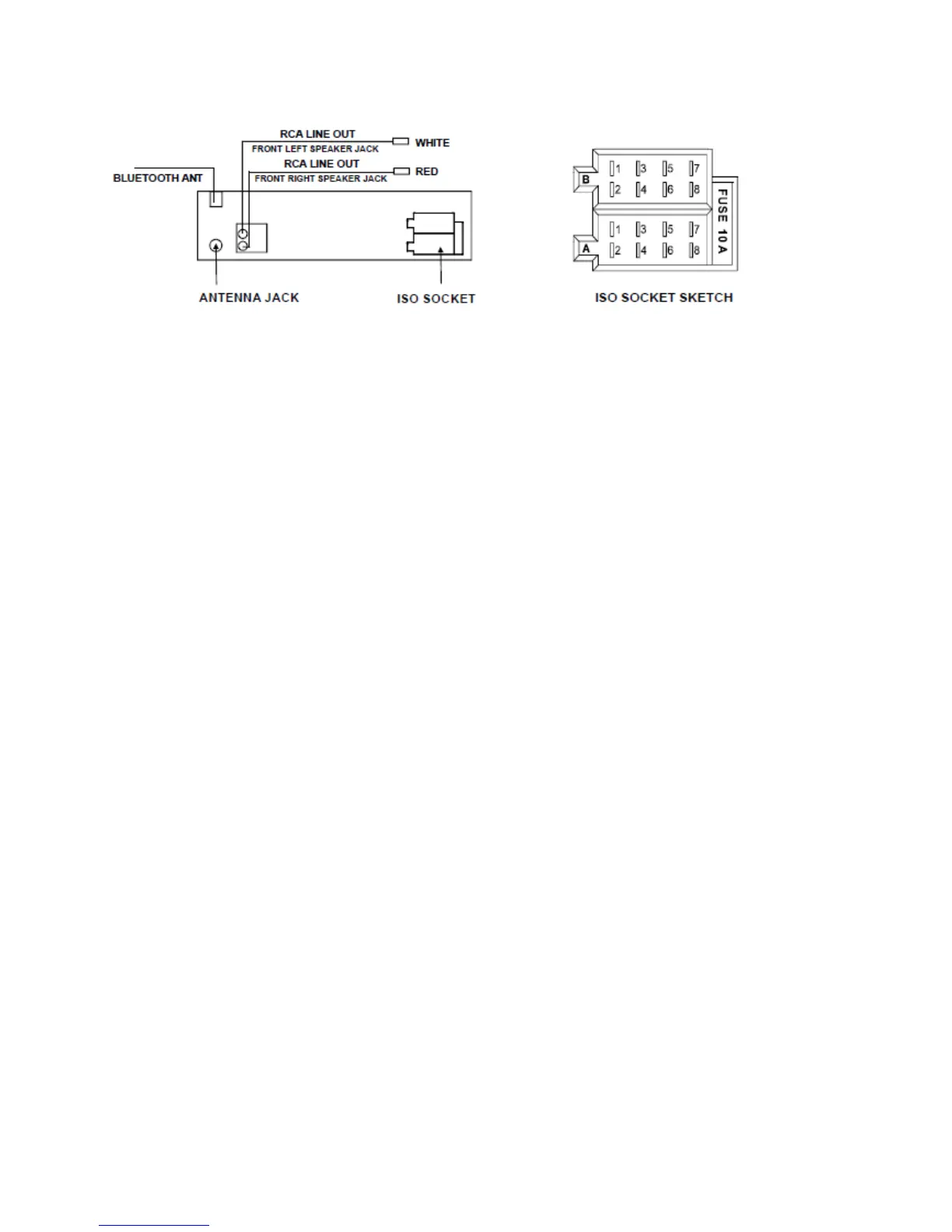

BEDRADING
CONNECTORA
1.
2.
3.
4. Geheugen +12V
5. Auto-antenne-uitvoer
6.
7. ACC
8. AARDE
Opmerking: Sommige wagens hebben speciale draadaansluitingen (De Geheugen en ACC
ingangen zijn verwisseld), dus zijn hier beide zijdes van de ISO-ingang ondersteund.
CONNECTOR B
1. Luidspreker rechtsachter (+)
2. Luidspreker rechtsachter (-)
3. Luidspreker rechtsvoor (+)
4. Luidspreker rechtsvoor (-)
5. Luidspreker linksvoor (+)
6. Luidspreker linksvoor (-)
7. Luidspreker linksachter (+)
8. Luidspreker linksachter (-)
