L-3867 USB-platenspeler
Versie 03/10
Bestnr. 30 48 90
Bedoeld gebruik1.
Het apparaat is bedoeld voor zowel particulier als semi-professioneel gebruik. De draaitafel is
geschikt voor het afspelen van grammofoonplaten op 33 1/3 of 45 toeren per minuut. Sluit hem
aan op een audioversterker of een mengpaneel via de betreffende RCA ingangen, of sluit hem
aan op een computer via de USB-poort. De platenspeler mag uitsluitend worden aangesloten op
netspanning van 230 V/AC, 50 Hz. Gebruik het apparaat bij voorkeur binnenshuis en niet buiten.
Gebruik het apparaat nooit in vochtige ruimten, zoals badkamers.
Het eigenhandig ombouwen en/of veranderen van het product is niet toegestaan om veiligheids-
en keuringsredenen (CE). Een andere toepassing dan hierboven beschreven, is niet toegestaan
en kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting,
brand, elektrische schokken, enz. Lees de gebruiksaanwijzing grondig door en bewaar deze voor
raadpleging in de toekomst.
Leveringsomvang2.
Platenspeler•
CD-ROM (audio opneemsoftware Audacity)•
USB-kabel•
Mat•
Adapter voor 45-toeren singles/EP’s•
Gebruiksaanwijzing•
Veiligheidsinstructies3.
Wij zijn niet verantwoordelijk voor schade aan eigendom of lichamelijke letsels
indien het product verkeerd gebruikt werd op om het even welke manier of
beschadigd werd door het niet naleven van deze bedieningsinstructies. De
waarborg vervalt dan!
Het uitroepteken geeft belangrijke informatie aan voor deze bedieningsinstructies
waaraan u zich strikt moet houden.
Personen / Product
Het product is geen speelgoed en moet buiten het bereik van kinderen gehouden worden!•
Indien gebruikt met andere toestellen, volg dan de bedieningsinstructie en veiligheidsnotities •
van het aangesloten toestel.
Het product mag niet onderworpen worden aan zware mechanische druk.•
Het product mag niet blootgesteld worden aan extreme temperaturen, rechtstreeks zonlicht, •
intense trillingen of vocht.
Wanneer veilig gebruik niet langer mogelijk is, stel het apparaat dan buiten werking en •
voorkom dat het zomaar opnieuw kan worden ingeschakeld. Veilig werken is niet meer
mogelijk wanneer:
het apparaat zichtbare beschadigingen vertoont, -
het apparaat niet meer werkt, -
het apparaat gedurende langere tijd onder ongunstige omgevingscondities is opgeslagen, -
het apparaat tijdens transport mechanisch is beschadigd. -
Als spanningsbron mag alleen een contactdoos met randaarde (230V~/50Hz) van het •
openbare stroomnet wor den gebruikt die aan de voorschriften voldoet.
Let op de correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing •
in acht.
Zorg dat bij het opstellen resp. de montage van het product het netsnoer niet wordt afgekneld •
of door scherpe randen wordt beschadigd.
Houd apparaten die op netvoeding werken buiten bereik van kinderen. Wees daarom extra •
voorzichtig wanneer kinderen in de buurt zijn als het apparaat wordt gebruikt, met name
wanneer zij proberen voorwerpen door de openingen van de behuizing in het apparaat te
steken. Er bestaat gevaar van een levensgevaarlijke elektrische schok.
Zorg dat elektrische apparatuur niet in contact komt met vloeistof. Zet voorwerpen waar •
vloeistof in zit niet boven op of direct naast elektrische apparaten (bijv. vazen). Er bestaat het
gevaar van brand of een levensgevaarlijke elektrische schok. Indien een dergelijke situatie
zich toch voordoet, koppel het apparaat dan los van de netvoeding en raadpleeg een erkend
elektromonteur.
Stel het apparaat niet bloot aan hoge temperaturen, druip- of spatwater, sterke trillingen of •
hoge mechanische belastingen.
Raadpleeg een elektromonteur als u twijfelt aan de werking, de veiligheid of de aansluiting •
van het product.
Zet geen brandende voorwerpen, zoals kaarsen, op of naast het apparaat.•
Laat verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed •
zijn.
Het apparaat mag nooit zonder toezicht in werking zijn.•
Gebruik het product uitsluitend in een gematigd klimaat; niet in een tropisch klimaat.•
In industriële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met •
betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in de •
gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze
technische helpdesk of met een andere elektromonteur. Raadpleeg een deskundige wanneer
u twijfelt over de werking of veiligheid van het product.
Diversen
Onderhoud, afstellingen of reparaties mogen uitsluitend worden uitgevoerd door een vakman •
of een gespecialiseerde onderhoudsdienst.
Voor vragen waarop deze gebruiksaanwijzing geen antwoord biedt, kunt u contact opnemen •
met onze technische dienst of andere specialisten.

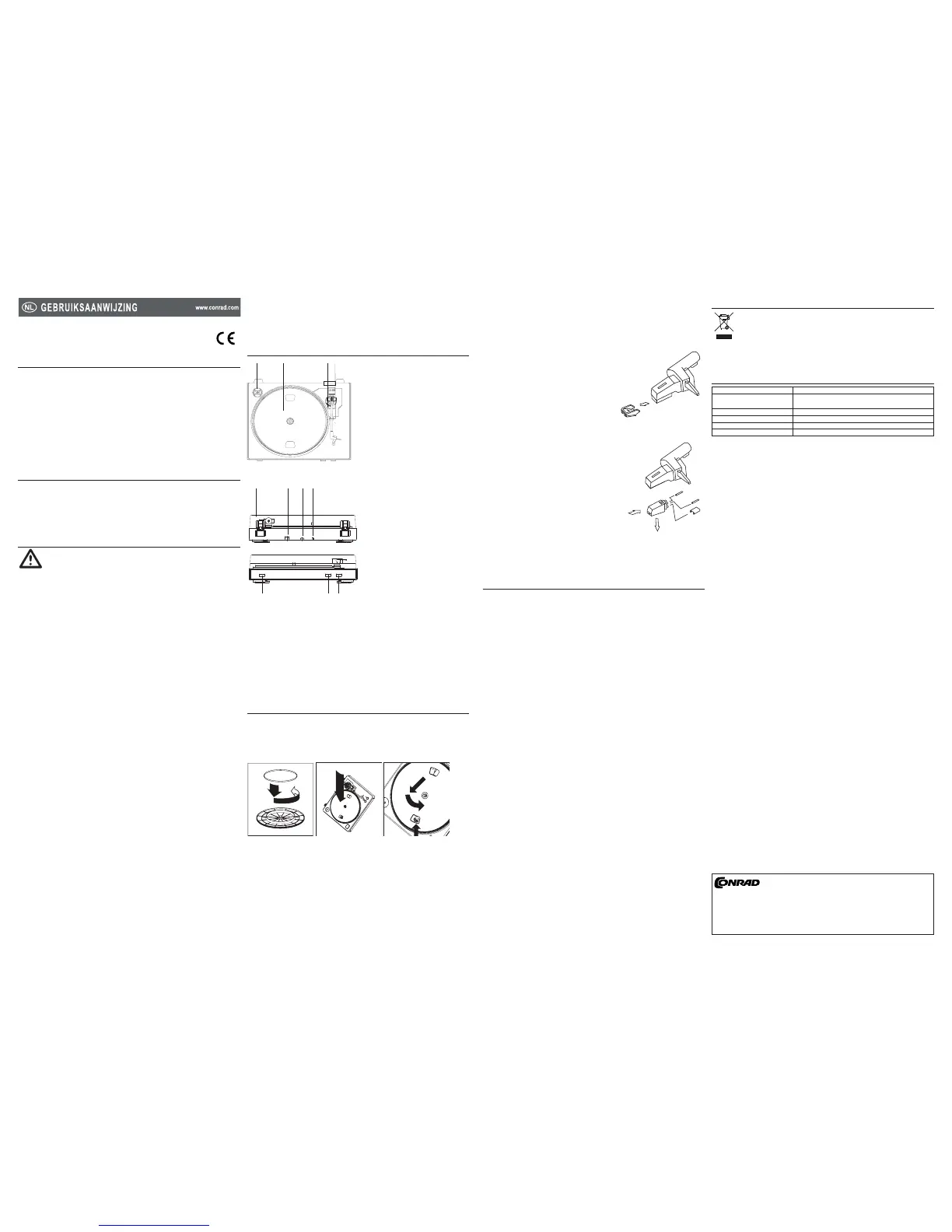

Bedieningselementen4.
Plaats de rubberen snaar rond de binnenste bodemring van het draaiplateau van de 3.
platenspeler.
Plaats het draaiplateau op de centrale as en druk deze stevig aan. Let er op dat deze 4.
gelijkmatig ronddraait en niet buitensporig wiebelt. Plaats daarna de U-vormige metalen
xeerstripweer.
Verdraai het draaiplateau zodanig dat de motoras is te zien. Trek dan voorzichtig de rubberen 5.
snaar van de binnenste ring en plaats deze over de motoras. Let er op dat de rubberen
aandrijfsnaar niet wordt verdraaid/getordeerd tijdens deze stap. Controleer of het draaiplateau
vloeiend en gelijkmatig draait. Als de aandrijfsnaar goed is aangebracht, zal er een bepaalde
spanning/wrijving ontstaan waardoor het draaiplateau stopt nadat deze even onbelast heeft
rondgedraaid.
Stofkap installeren
Bevestig de ophanging voor de stofkap aan de draaitafel.1.
Bevestig de stofkap aan de draaitafel zoals is aangegeven.2.
Dek de draaitafel af als deze niet wordt gebruikt.3.
Naald plaatsen
De naald is al geplaatst. Lees voor het vervangen 1.
van de naald ook de instructies van de fabrikant van
de nieuwe naald.
Verwijder de beschermkap alvorens de naald te 2.
vervangen.
Trek de naald voorzichtig naar buiten om deze te 3.
verwijderen van het element.
Plaats de nieuwe naald zorvuldig in het element.4.
Naaldelement installeren
Het PU-element is voorgeïnstalleerd in de 1.
elementhouder. Lees voor het vervangen van een PU-
element ook de gebruiksaanwijzing van de fabrikant
van het nieuwe element.
Verwijder het beschermkapje voordat het element wordt 2.
verwisseld.
Verwijder de naald. (Raadpleeg de paragraaf “Naald 3.
plaatsen”)
Maak de draadjes los.4.
Verwijder het element door dit voorzichtig naar binnen 5.
te drukken.
Plaats het PU-element door het binnenste deel van 6.
het element te plaatsen en dit voorzichtig naar boven
te duwen totdat het element wordt vastgezet door de
vergrendelpal van de elementhouder.
Maak de draadjes vast, wit (linker kanaal), rood (rechter 7.
kanaal) en de twee andere grijze draadjes (aarde).
Werking6.
Afspelen van een grammofoonplaat
Leg de mat op het draaiplateau. Het afspelen van een grammofoonplaat zonder de mat kan 1.
beschadiging veroorzaken aan de grammofoonplaat en aan de draaitafel.
Sluit de draaitafel aan op de netspanning.2.
Kies de afspeelsnelheid door het indrukken van de 33 toeren snelheidkeuzeknop of de 45 3.
toeren snelheidkeuzeknop. Een rode LED licht op om aan te geven welke snelheid er is
gekozen.
Leg de grammofoonplaat op de mat. Gebruik indien nodig de adapter (meegeleverd) voor 45 4.
toeren singles of EP’s.
Verwijder de beschermkap van het element. Ontgrendel de toonarm en til deze op met de 5.
toonarmlift. Ontgrendel de toonarm en til hem op met behulp van de toonarmliftknop.
Zwaai de toonarm naar de gewenste groefpositie op de grammfoonplaat waarbij de draaitafel 6.
automatisch gaat lopen.
Laat daarna de toonarm zakken met de toonarmliftknop.7.
Druk op de stopknop om het afspelen te beëindigen.8.
De toonarm gaat naar boven en keert automatisch terug naar de toonarmhouder. Vergrendel 9.
de toonarm zorgvuldig en plaats het beschermkapje weer over het element als de draaitafel
niet meer wordt gebruikt.
Mengen/luisteren naar muziek
Sluit een mengpaneel/audioversterker aan via de RCA audiokabel.1.
Speel de grammofoonplaat af en gebruik daarvoor het gewenste aangesloten mengpaneel 2.
en/of de versterker.
Opnemen van muziek via een computer
Steek de USB type A connector in een vrije USB-poort van de computer.1.
Steek de USB type B connector in de USB-poort aan de achterkant van de platenspeler.2.
Selecteer de platenspeler als het audio invoerapparaat van de computer. Raadpleeg vooraf 3.
de gebruiksaanwijzing van de computer.
Start een audio opneemprogramma. Het Audacity audio opneemprogramma bevindt zich op 4.
de CD-ROM die bij de draaitafel wordt geleverd.
Lees de handleiding voor het audio opneemprogramma, kies de platenspeler als 5.
ingangsbron.
Druk op de opneemknop van het audio opneemprogramma en speel dan de grammofoonplaat 6.
af. De audiosignalen van het element worden dan opgenomen op de computer.
Verwijdering7.
In het belang van het behoud, de bescherming en de verbetering van de kwaliteit van
het milieu, de bescherming van de gezondheid van de mens en een behoedzaam
en rationeel gebruik van natuurlijke hulpbronnen dient de gebruiker een niet te
repareren of afgedankt product in te leveren bij de desbetreffende inzamelpunten
overeenkomstig de wettelijke voorschriften.
Het symbool met de doorgekruiste afvalbak geeft aan dat dit product gescheiden van
het gewone huishoudelijke afval moet worden ingeleverd.
Technische gegevens8.
Voedingsspanning 230 V/AC, 50 Hz
Systeemeisen: Microsoft Windows® XP, Vista, 7™, Mac OS® 10.3.9 of
hoger
Aandrijfmethode: Riemaandrijving
Snelheid: 33 1/3 toeren, 45 toeren
Afmetingen (B x H x D): 420 x 94 x 330 mm
Gewicht: 2300 g
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard
danook,bijvoorbeeldfotokopie,microverlmingofderegistratieinelektronische
gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de
uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© 2010 bei Conrad Electronic Benelux B.V.
*02_03/10_01-HL
