Da die Signaleingänge spannungsgesteuert sind, benötigen Sie eine zusätzliche Spannungsquelle.
Dies kann eine Wechsel- oder Gleichspannung zwischen 8(AC)/11(DC) und 24(AC/DC) Volt sein.
Diese Spannung muss an der Stelle (1) eingespeist werden.

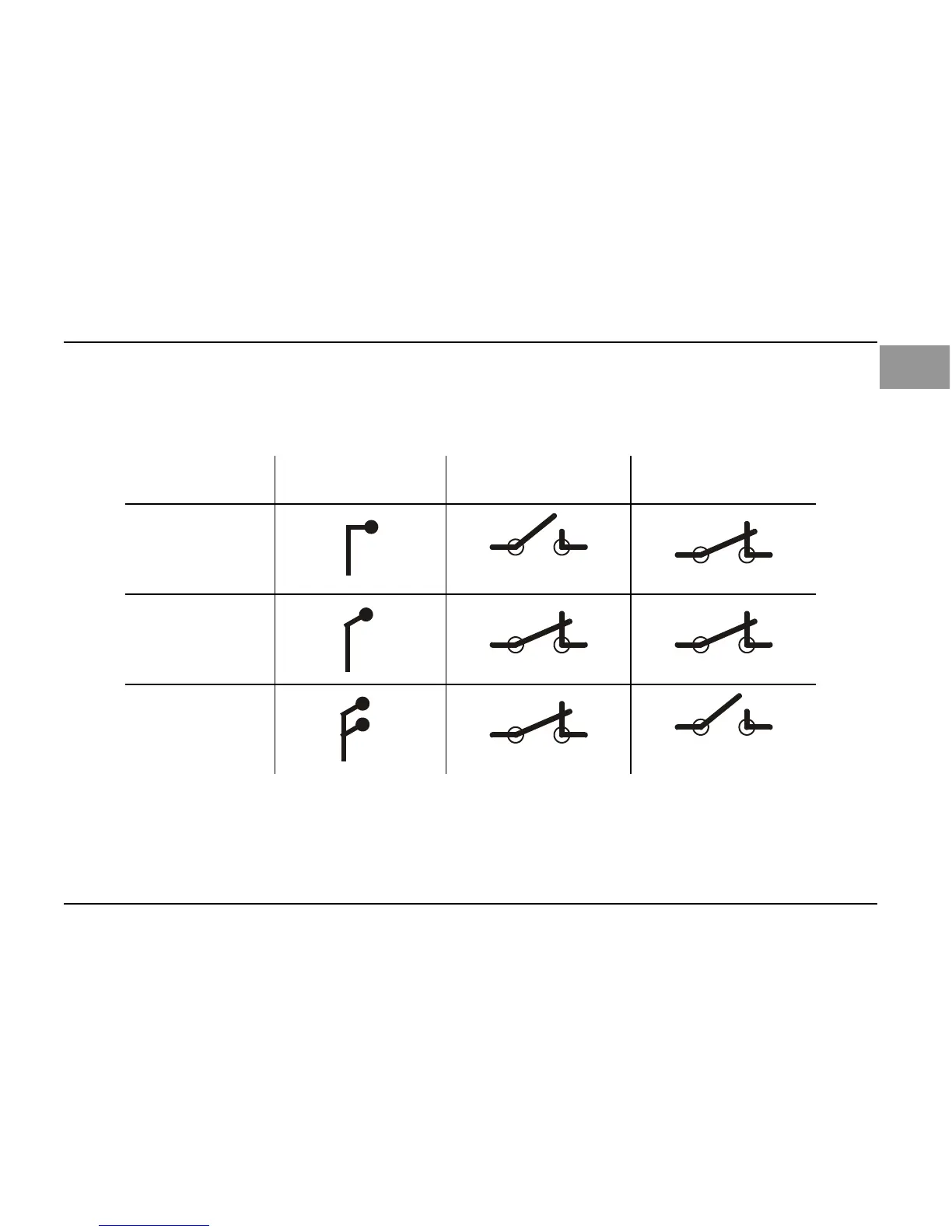

Für die Schalter K1 und K2 gilt folgender Zusammenhang:
Verhalten des
Zuges
Formsignal zeigt
Schalter K1
Schalter K2
Halt
offen
geschlossen
Freie Fahrt
geschlossen
geschlossen
Langsamfahrt
geschlossen
offen
Da der Schalter "K2" (Langsamfahrt) in den Formsignalen immer so aufgebaut ist, dass in
Signalstellung "Langsamfahrt" der Schalter geöffnet ist, muss der in der Abbildung links gezeigte
Widerstand (4k7, 1/4W) eingebaut werden. Der Widerstand liegt dem BM2 bei.
