Lenz Digital Plus BM2 - Page 43

43
F
5 Montage et raccordement du module BM2

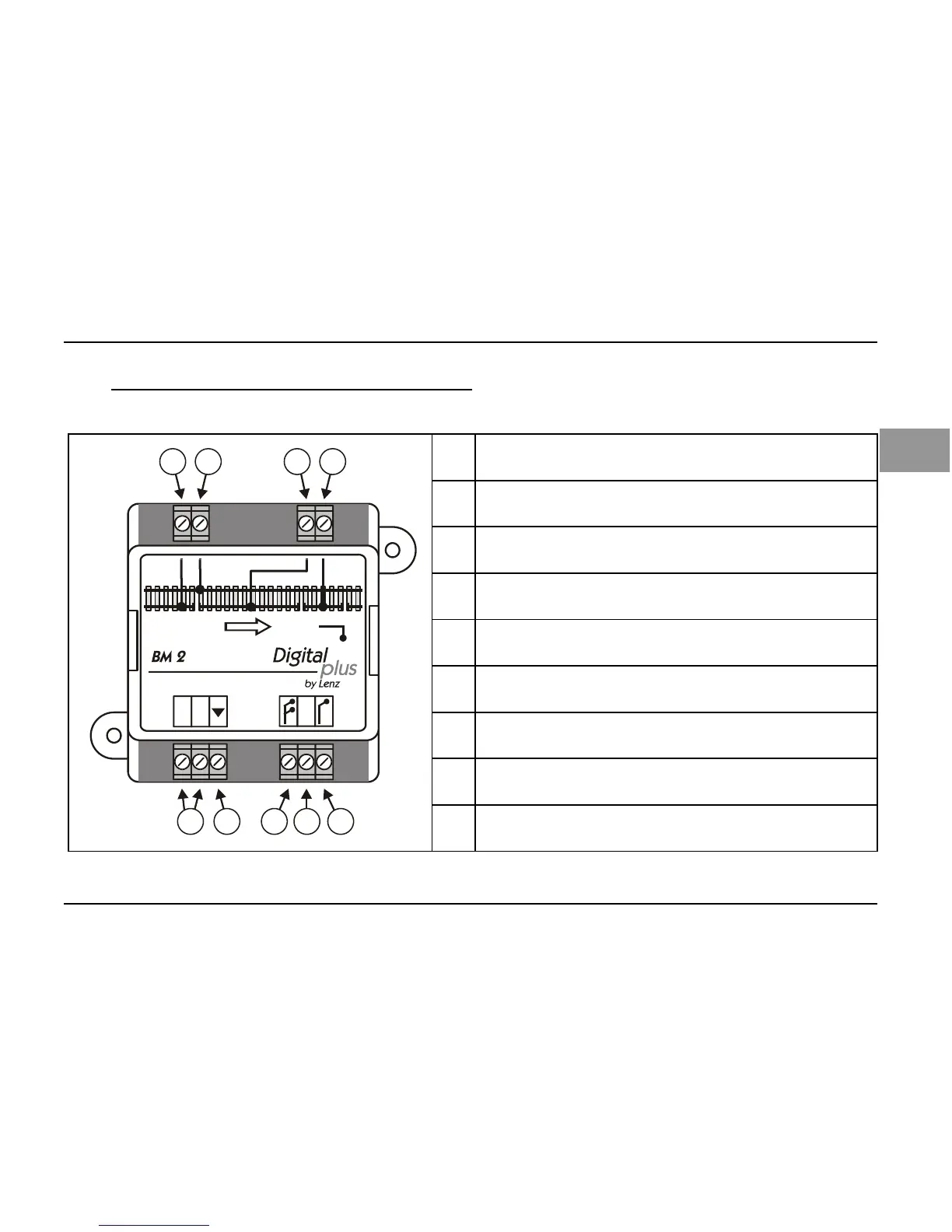

5.1 Les connexions du BM2
C
T
O
5 9
1
6
2
7
3
8
4
1
Alimentation du rail situé à droite dans le
sens de marche du train
2
Alimentation du rail situé à gauche dans le
sens de marche du train
3
Connexion à la section de marche normale
4
Connexion à la section d'arrêt
5
Sorties pour connexion du module de
rétrosignalisation LR101
6
Sortie pour connexion du module de block
BM3
7
Entrée signal "Ralentissement"
8
Entrée signal commune
9
Entrée signal "Voie libre"
