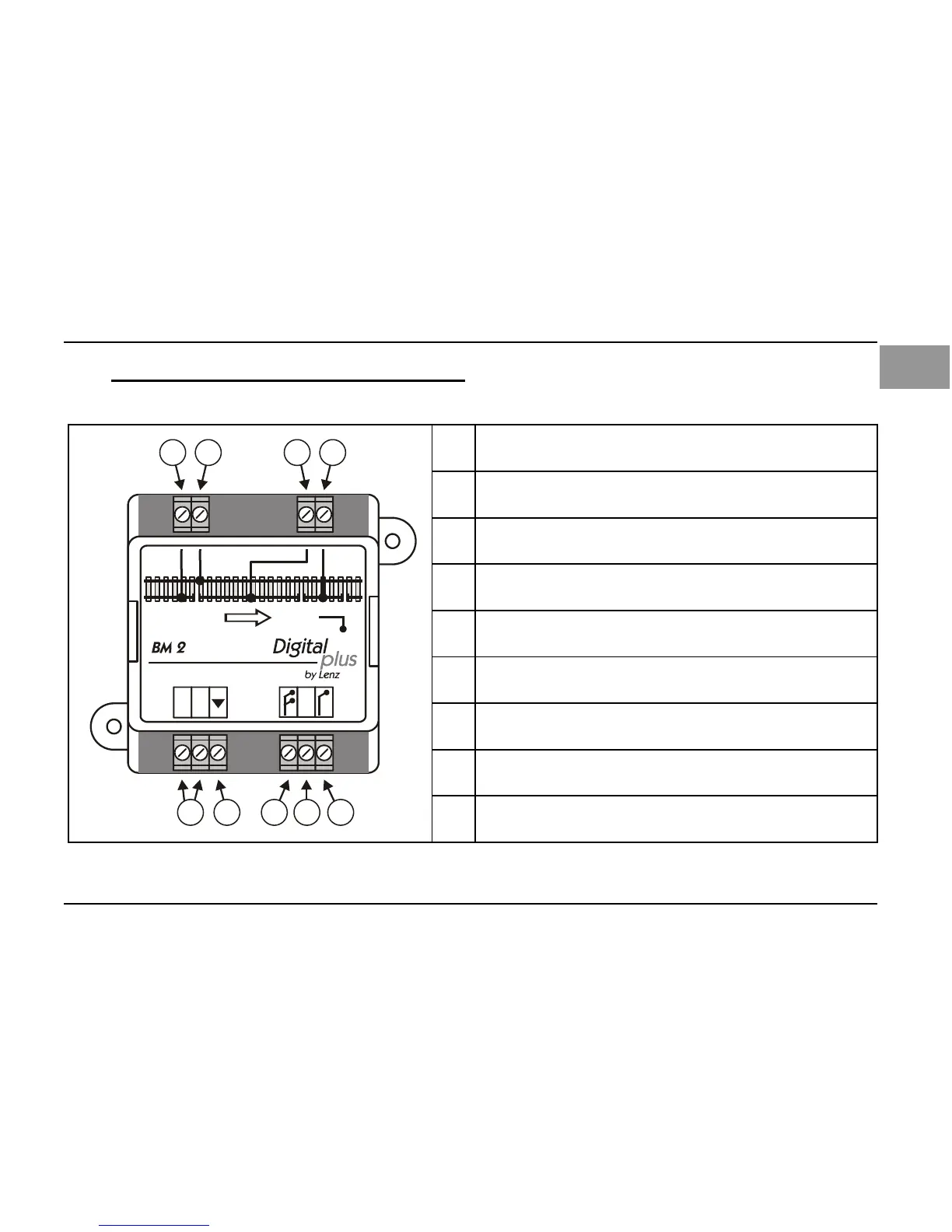

5 Einbau und Anschluss des BM2 Modules
5.1 Die Anschlüsse des BM2
C
T
O
5 9
1
6
2
7
3
8
4
1
Versorgung aus dem in Fahrtrichtung rechts
liegenden Gleis
2
Versorgung aus dem in Fahrtrichtung links
liegenden Gleis
3
Anschluss Fahrabschnitt
4
Anschluss Halteabschnitt
5
Ausgänge zum Anschluss an Rückmelder
6
Ausgang zum Anschluss des
Blockstreckenmoduls BM3
7
Signaleingang "Langsamfahrt"
8
Signaleingang
9
Signaleingang "Fahrt"
