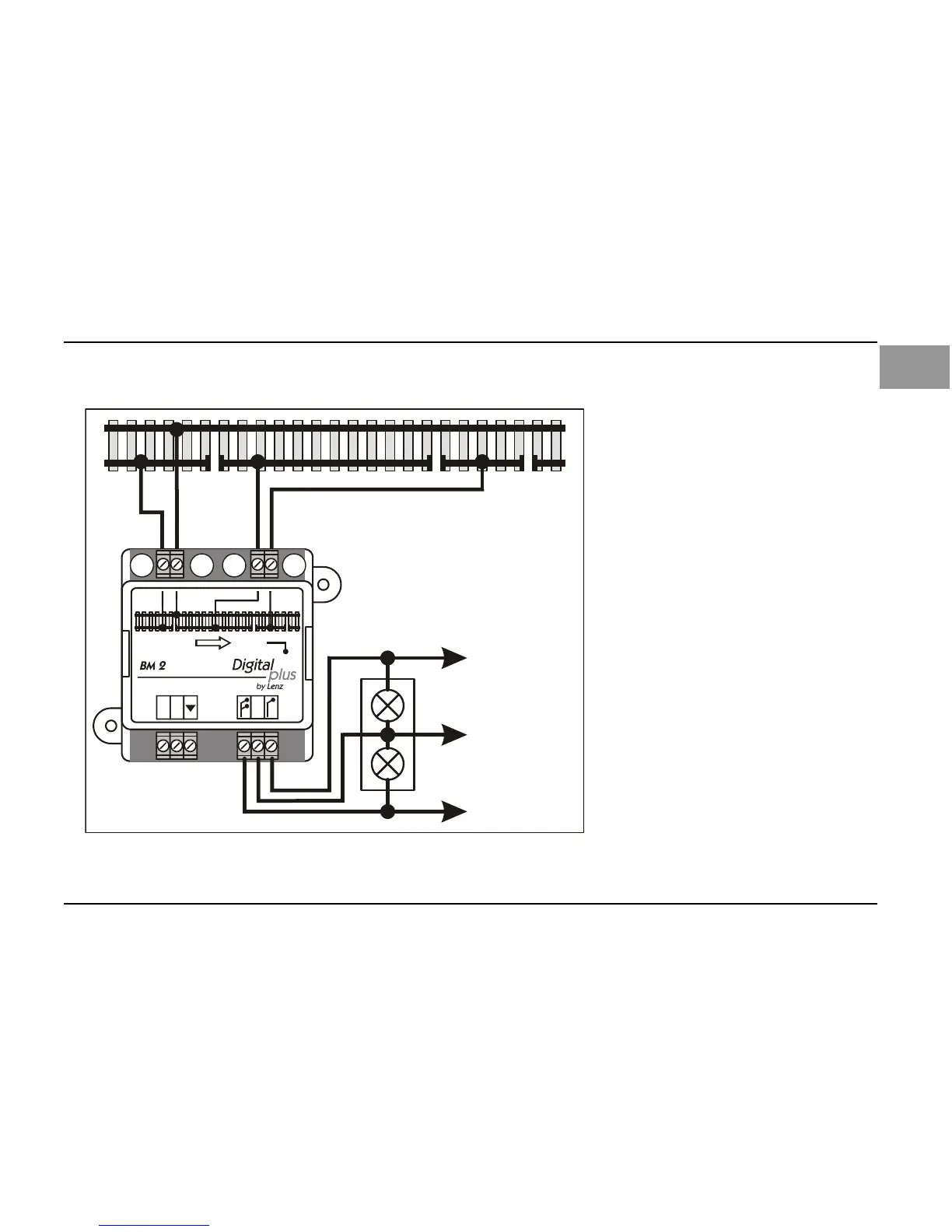

6.3 Anschluss von Fahr- und Bremsabschnitt
C
T
O
1 2 3 4
Grün / Green / Vert
Gelb / Yellow / Jaune
Verbinden Sie die Klemme (1) mit
der in Fahrtrichtung rechten, vor
dem Fahrabschnitt liegenden
Schiene.
Verbinden Sie die Klemme (2) mit
der in Fahrtrichtung linken, der
durchgehenden Schiene.
Verbinden Sie die in Fahrtrichtung
rechts abgetrennte Schiene des
Fahrabschnitts mit der Klemme (3)
des BM2.
Verbinden Sie die in Fahrtrichtung
rechts abgetrennte Schiene des
Bremsabschnitts mit der Klemme
(4) des BM2.
