10 Information LE1835
4 Einbau des LE1835E
Der Schnittstellenstecker gemäß NEM 652 und NMRA ermöglicht einen schnellen und
problemlosen Umbau von Lokomotiven.
Ziehen Sie den Brückenstecker von der Schnittstelle der Lokomotive ab. Bewahren Sie diesen
Stecker sorgfältig auf. Stecken Sie nun den Stecker des Lokempfängers so auf die Schnittstelle
auf, daß Stift 1 an der aus der Betriebsanleitung der Lok zu erkennenden Stelle zu liegen kommt.
Die Lage des Kontakt 1 des Steckers erkennen Sie am orangen Kabel.
Achten Sie darauf, dass Sie beim Einstecken keinen der Steckerstifte verbiegen oder gar
abbrechen

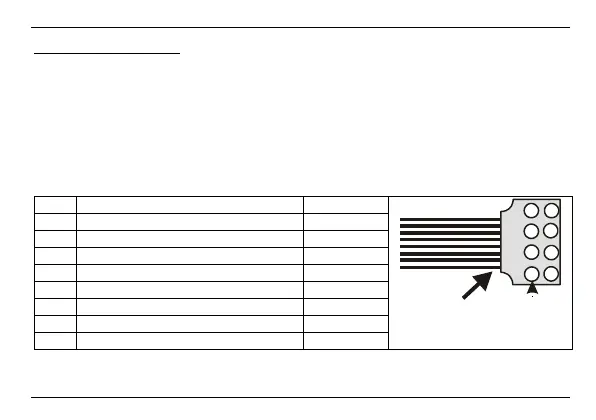

Kontaktbelegung der NEM652 Schnittstelle:
Pin Belegung Farbe
1 Motoranschluß 1 orange
2 Licht hinten (-) (F-Ausg. B) gelb
3 Funktionsausgang C grün
4 Linker Radschleifer schwarz
5 Motoranschluß 2 grau
6 Licht vorn (-) (F-Ausg. A) weiß
7 Gemeinsamer Leiter für Licht (+) blau
8 Rechter Radschleifer rot
Orange
Pin 1
Schnittstellenstecker NEM652
Funktionsausgang D ist als loses Kabel zum Anlöten ausgeführt.
