12 Information LR101
Ud
R S
12345678
Lenz Elektronik GmbH
D-35398 Gießen
Made in Germany
Belegtmelder LB101
Spannungs-
melder
LB050
Reedkontakt
O2GndO1
Lenz Elektronik GmbH
Art.Nr.: 11 210
LB101
K2 JJ
J
K1 K
J K Ud

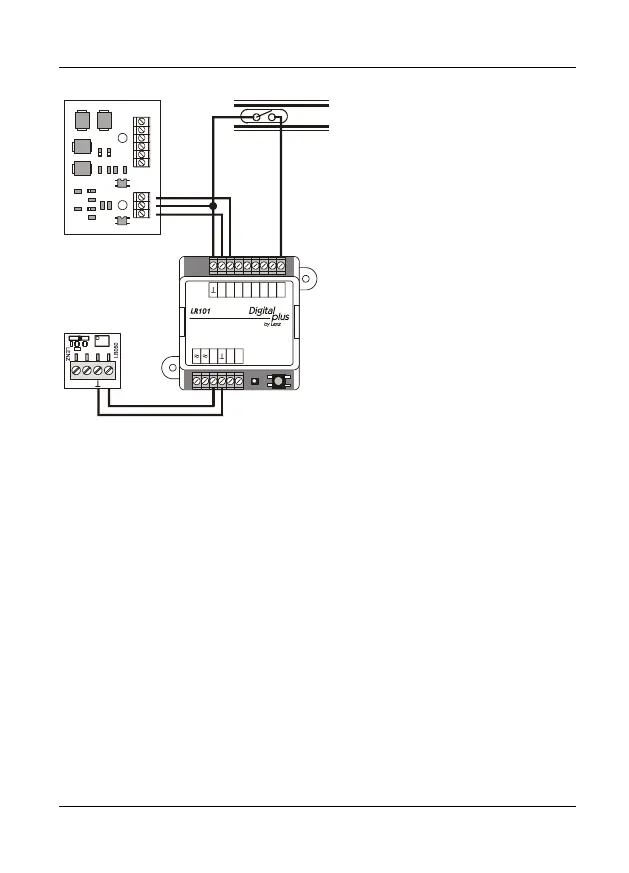

Abbildung 4: Anschluss der
Meldeeinrichtungen
Als Meldeeinrichtungen können Sie
neben den Digital plus Belegtmeldern
LB100/LB101 alle beliebigen
potentialfreien Kontakte zur Meldung
von Zuständen heranziehen. Den
Anschluss der Meldeeinrichtungen
entnehmen Sie bitte der Abbildung 4.
In dieser Abbildung sind zur Übersicht
nur die Verdrahtungen zwischen
LR101 und den Meldeeinrichtungen
eingezeichnet. Alle anderen
Anschlüsse wurden nicht gezeichnet,
sind aber für die Funktion notwendig.
Den vollständigen Anschluss des
Belegtmelders LB100/LB101 und des
Spannungsmelders LB050 entnehmen
Sie bitte den Betriebsanleitung dieser
Komponenten.
