14 Information LR101
Warnung:
Gleiskontakte, die Verbindungen zur Gleisspannung herstellen, dürfen
nicht eingesetzt werden! Sie führen zu Zerstörung des LR101!
Die
-Klemmen verschiedener LR101 dürfen nicht miteinander
verbunden werden. Es handelt sich nicht um eine durchgehende Masse!
8.1 Versuchsaufbau zur Funktion des LR101
Einbau, Programmierung und
Verdrahtung des LR101 können Sie
leicht testen:

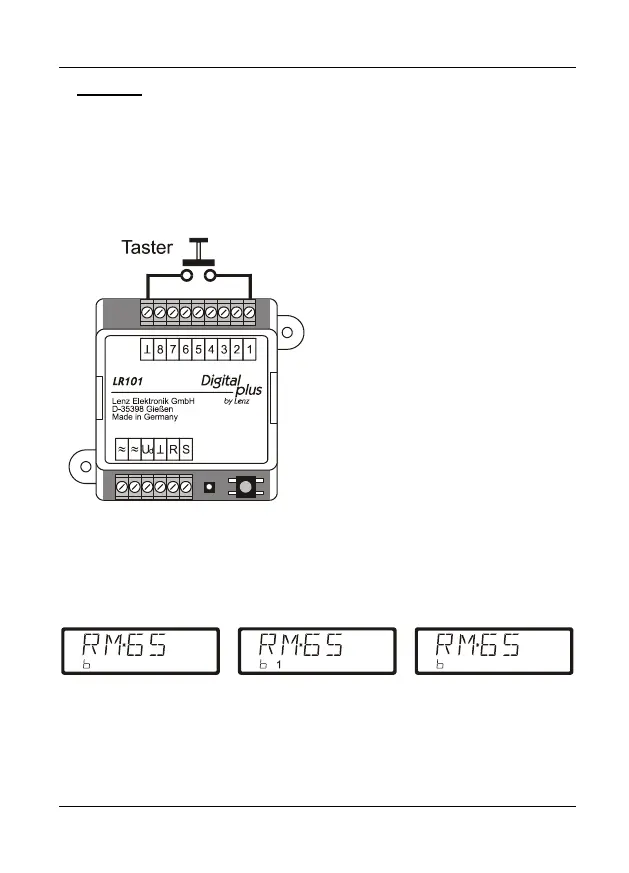

Schließen Sie einfach an den
Meldeeingang Nr. 1 einen Taster, wie
in Abbildung 6 gezeigt, an. Die
Funktion 'Rückmeldungen Auslesen'
der Handregler LH100 und LH101 ist
gut geeignet, die korrekte Verkabelung
und Programmierung des LR101 zu
testen. Sie können dann auf einfache
Weise auf dem Display eines LH100
oder LH101 die Zustandsänderung am
Taster sehen. Im gezeigten Beispiel
gehen wir von der Werkseinstellung
des LR101 auf die Adresse 65 aus.
Wechseln Sie am Handregler in den
Modus "Rückmeldungen auslesen"
und wählen Sie den Rückmelder 65.
Je nachdem, ob der Taster geöffnet oder geschlossen ist, ändert sich die
Anzeige, z.B. am LH100:
Haben Sie für Eingang 1 eine Verzögerung eingeschrieben, so können Sie diese
Verzögerung gut beobachten.
