61
vous désirez installer plusieurs adaptateurs LA152, reliez-les à l'aide
des câbles XpressNet LY160 et LY161. Ceux-ci sont enfichables et
facilitent grandement le câblage.

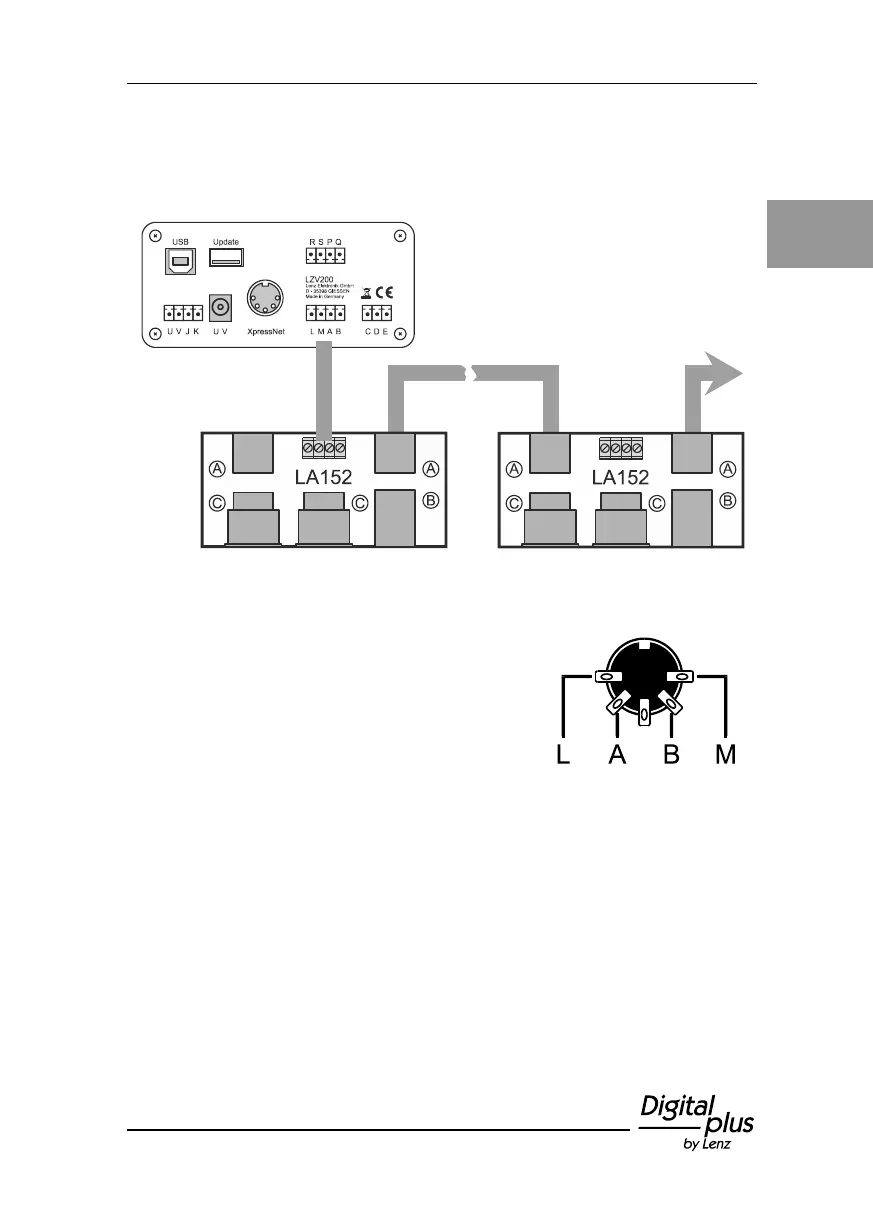

Figure 23 : Utilisation de l'adaptateur LA152.
Les douilles pentapolaires DIN sont
également disponibles dans les magasins
d'articles électroniques. La disposition des 5
broches à souder est montrée sur la figure 6.
Veillez à ne pas intervertir par mégarde
les câbles à connecter aux bornes L et M,
car cela pourrait entraîner une
défectuosité aux appareils de commande
connectés au XpressNet.
Figure 24 : Attribution des
broches de la douille DIN
(vu côté broches à souder).
5.5 Raccordement d'autres amplificateurs : bornes
C, D, E
Les bornes C et D délivrent le format de données nécessaire aux
autres amplificateurs éventuellement connectés. Les bornes C et D
des différents amplificateurs doivent être reliées entre elles au moyen
d'un câble torsadé que vous pouvez fabriquer vous-même aisément
avec deux câbles "normaux".
