Lenze MC-PBM Mounting Instructions

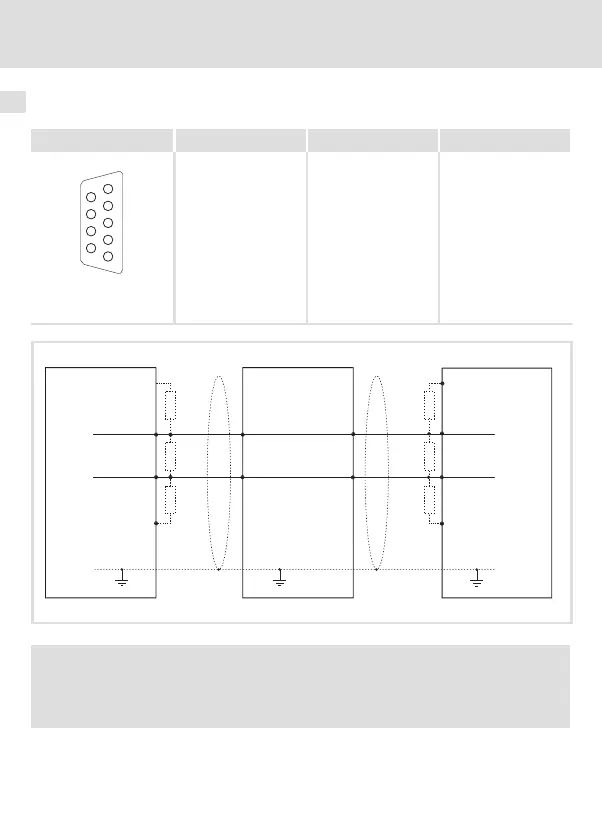

5 Elektrische Installation
LDCDS−MC−PBx DE/EN 3.0
16

H1_E_INST−PBS_Uebrate_LtgLaenge
Verdrahtung
Pinbelegung Beschreibung Anschlusstyp Kabeltyp
1
2
3
4
5
6
7
8
9
Anschluss PROFIBUS
Pin 1: nicht belegt
Pin 2: nicht belegt
Pin 3: RxD/TxD−P(B)
Pin 4: RTS
Pin 5: M5V
Pin 6: P5V
Pin 7: nicht belegt
Pin 8: RxD/TxD−N(A)
Pin 9: nicht belegt
9−pol. SUB−D−Buchse
siehe nachstehende
Tabelle
epm−t223
RxD/TxD-P(B)
Schirm
Master
Slave
3
8
3
8
Schirm
P5V
P5V
M5VM5V
330W 330W
330W 330W
220W 220W
Schirm
3
8
RxD/TxD-N(A)
5
6
RxD/TxD-P(B)
RxD/TxD-N(A)
Slave
RxD/TxD-P(B)
RxD/TxD-N(A)
5
3
8
6
SLIO090
 Hinweis!
Die PROFIBUS−Leitung muss mit ihrem Wellenwiderstand abgeschlossen
werden.
