Mechanische Installation
Steckerverbindung
Lenze • MA 33.0003 • 6.0
10
H1_MechINS-verbindung-buchse-motorstecker
Steckerverbindung
Die Steckverbinder halten die Vibrations- und Stoßklasse 3M6 nach IEC/EN60721-3-3 ein.
Dies gilt für alle Leistungs-, Geber- und Lüfter-Anschlussdosen.
Stop!
ƒ Kabel-Steckverbinder mit Schraubverbindung:
– Immer mit den gelieferten O-Ringen verwenden.
ƒ Kabel-Steckverbinder mit SpeedTec Bajonett-Verschluss:
– O-Ring entfernen und entsorgen.

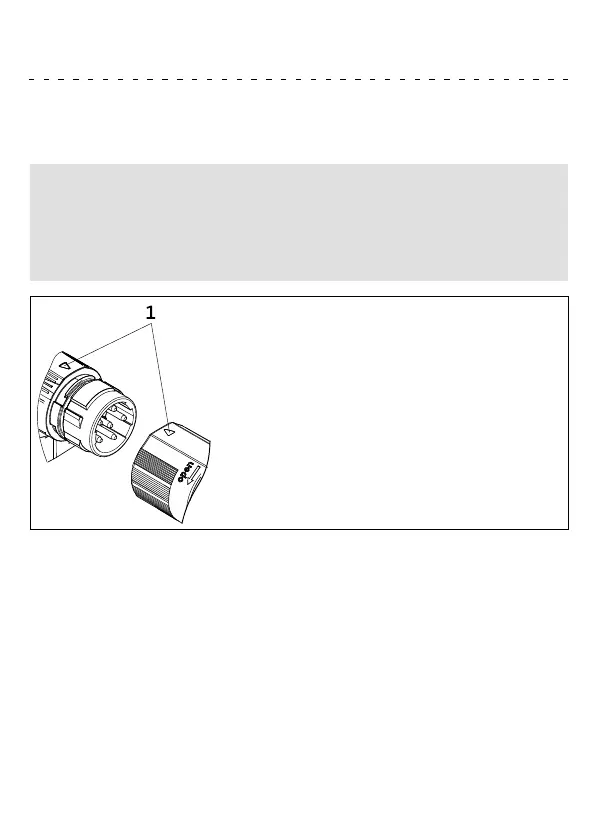

Beim Zusammenstecken des Kabel-Steckverbinders mit dem Motorstecker darauf achten,
dass die Orientierungshilfe (Pos.1) gegenüberliegen. Nur so ist ein störungsfreier Betrieb
gewährleistet.
