Installation mécanique
Liaison enfichable
Lenze MA 33.0003 6.0
22
H1_MechINS-verbindung-buchse-motorstecker
Liaison enfichable
Les connecteurs satisfont aux exigences de la classe de tenue aux vibrations et aux chocs
3M6 selon CEI/EN 60721-3-3. Cela vaut pour toutes les embases des connecteurs pour les
raccordements puissance, codeur et ventilateur.
Stop !
ƒ Connecteurs côté câble avec raccord vissé :
Utiliser impérativement les joints toriques livrés avec l’équipement.
ƒ Connecteurs côté câble avec système de verrouillage par baïonnette
SpeedTec :
Retirer et jeter le joint torique.

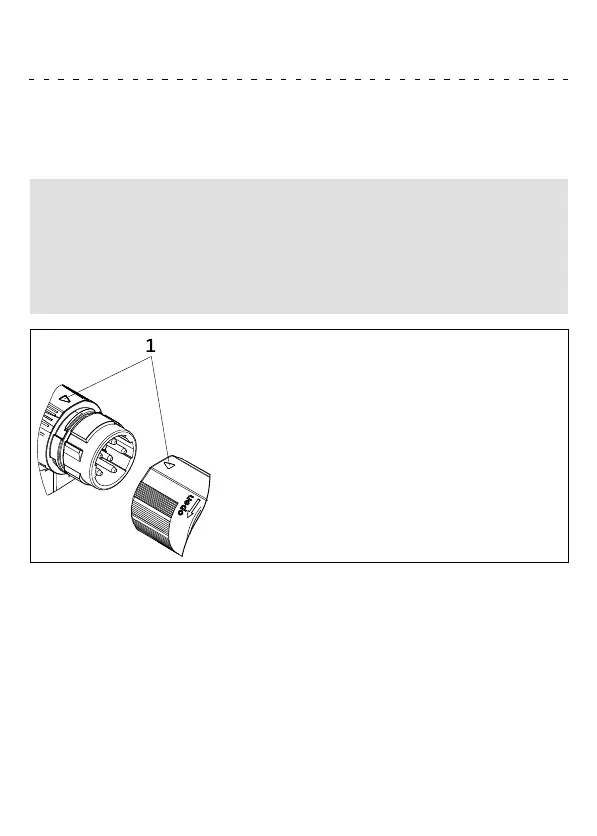

En reliant le connecteur femelle côté câble et le connecteur mâle côté moteur, veiller à ce
que les points de repère se situent face à face (Pos. 1). C’est la condition minimum requise
pour assurer une bonne connexion.
