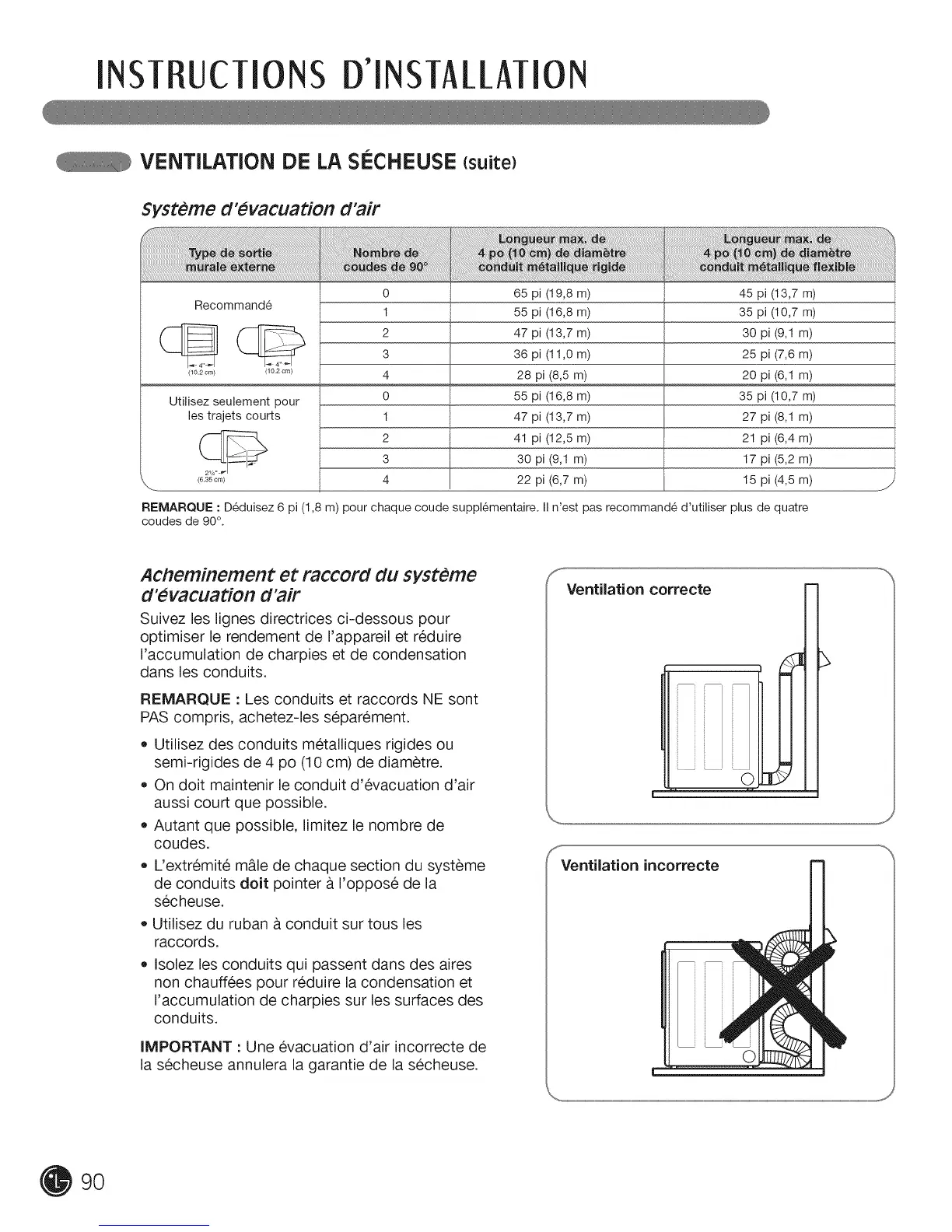

INSTRUCTIONSD'INSTA[[ATION
VENTiLATiON DE LA Si_CHEUSE {suite)
Systeme d'evacuation d'air
0 65 pi (19,8 m) 45 pi (13,7 m)
Recommand6
1 55 pi (16,8 m) 35 pi (10,7 m)
(..i[--_ 2 47 pi (13,7 m) 30 pi (9,1 m)
3 36 pi (11,0 m) 25 pi (7,6 m)
/_02om/ /_02om/ 4 28 pi (8,5 m) 20 pi (6,1 m)
0 55 pi (16,8 m) 35 pi (10,7 m)
Utilisez seulement pour
les trajets courts 1 47 pi (13,7 m) 27 pi (8,1 m)
__ 2 41 pi (12,5 m) 21 pi (6,4 m)
3 30 pi (9,1 m) 17 pi (5,2 m)
_.._ _635o,._ 4 22 pi (6,7 m) 15 pi (4,5 m)
REMARQUE : D6duisez 6 pi (1,8 m) pour chaque coude suppl6mentaire. II n'est pas recommand6 d'utiliser plus de quatre
coudes de 90 °.
Acheminement et raccord du systeme
d'evacuation d'air
Suivez les lignes directrices ci-dessous pour
optimiser le rendement de I'appareil et reduire
I'accumulation de charpies et de condensation
dans les conduits.
REMARQUE : Les conduits et raccords NE sont
PAS compris, achetez-les separ6ment.
• Utilisez des conduits metalliques rigides ou
semi-rigides de 4 po (10 cm) de diametre.
On doit maintenir le conduit d'evacuation d'air
aussi court que possible.
Autant que possible, limitez le nombre de
coudes.
L'extremit6 m&le de chaque section du systeme
de conduits doit pointer a I'oppose de la
secheuse.
Utilisez du ruban a conduit sur tous les
raccords.
Isolez les conduits qui passent dans des aires
non chauffees pour reduire la condensation et
I'accumulation de charpies sur les surfaces des
conduits.
IMPORTANT : Une evacuation d'air incorrecte de
la secheuse annulera la garantie de la secheuse.
Ventilation correcte
Ventilation incorrecte
90
