INSTALACIÓN
ESPAÑOL
Cable de alimentación de cuatro
hilos
• Se requiere una conexión de 4
hilos en todas las instalaciones de
casas móviles y prefabricadas, así
como en todas las construcciones
nuevas posteriores al 1 de enero
de 1996.
• Se requiere un aliviador de
tensión homologado por UL.
• Use un cable de alimentación
de 30 amperios, 240 voltios, de
4 hilos homologado por UL con un
conductor de cobre N.° 10 AWG
como mínimo y terminales de
bucle cerrado o de horquilla con
extremos doblados hacia arriba.
1
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
de la secadora.
2
Instale un aliviador de tensión homologado por
UL en el orificio por el que pasa el cable de
alimentación.
3
Pase un cable de alimentación de
30 amperios, 240 voltios, de 4 hilos
homologado por UL con un conductor de
cobre N.° 10 AWG como mínimo por el
aliviador de tensión.

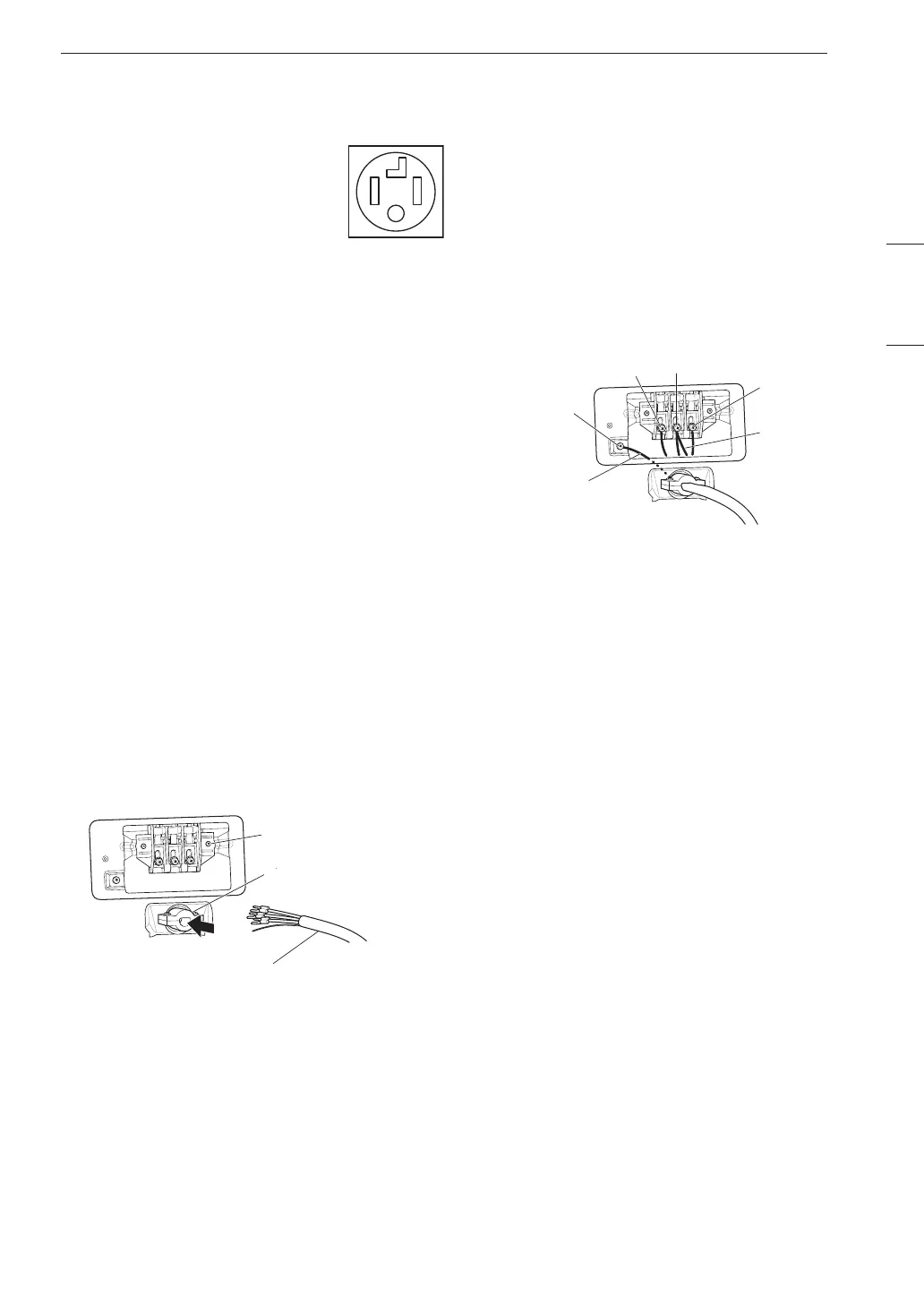

Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación de
4 hilos homologado por UL
4
Transfiera el alambre de conexión a tierra
de la secadora desde detrás del tornillo de
conexión a tierra de color verde al tornillo
central del bloque de bornes.
5
Conecte los dos conductores vivos del cable
de alimentación a los tornillos exteriores del
bloque de bornes.
6
Conecte el alambre neutro de color blanco al
tornillo central del bloque de bornes.
7
Conecte el alambre de conexión a tierra del
cable de alimentación al tornillo de conexión a
tierra de color verde.
8
Ajuste bien todos los tornillos.
9
Reinstale la cubierta de acceso al bloque de
bornes.
Tornillo de
conexión
a tierra
Alambre de
conexión
a tierra del
cable de
alimentación
Vivo (negro) Neutro (blanco)
Vivo (rojo)
Alambre
blanco
movido del
tornillo de
conexión a
tierra
