INSTALACIÓN

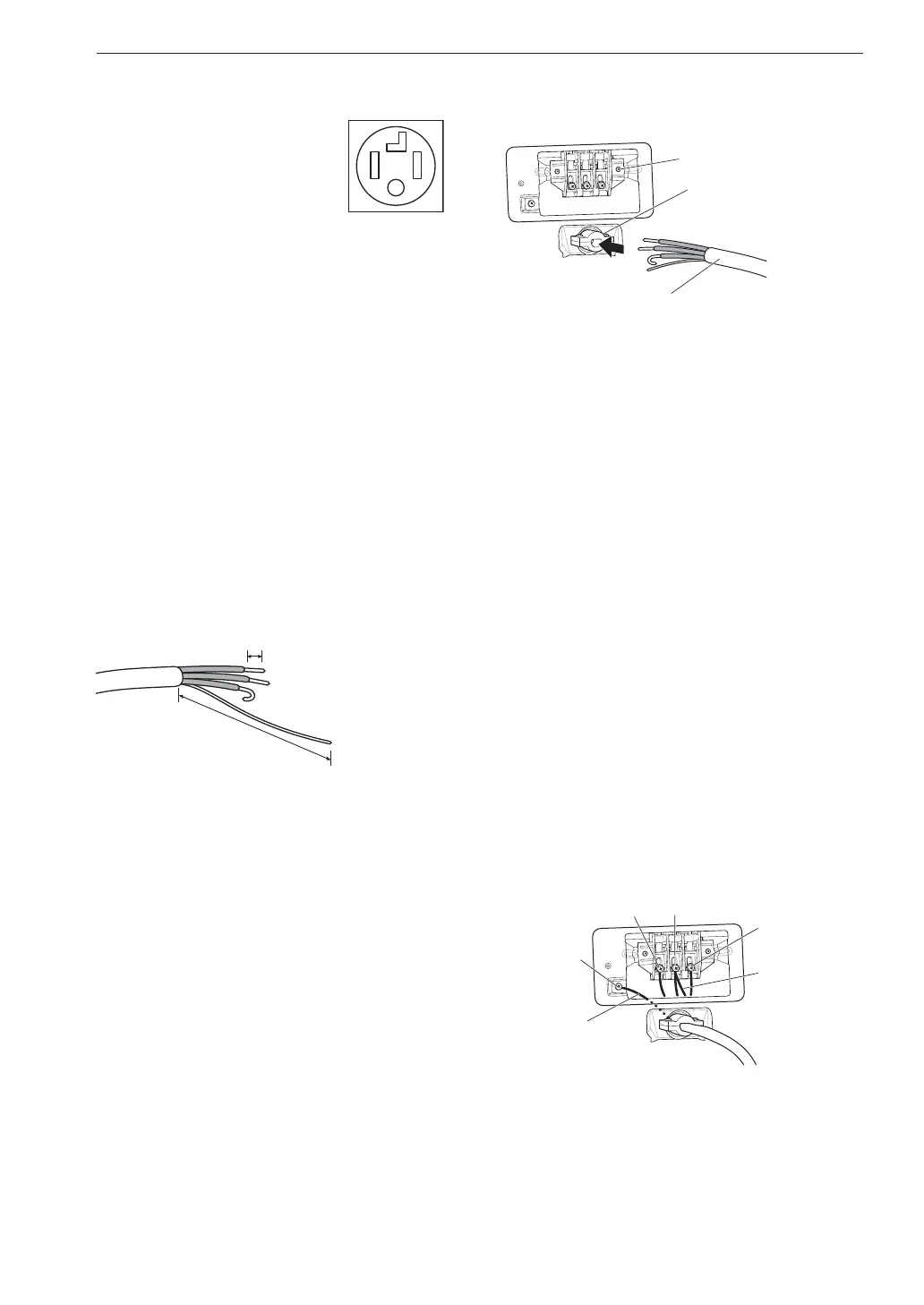

Conexión directa de cuatro hilos
• Se requiere una conexión de 4
hilos en todas las instalaciones de
casas móviles y prefabricadas, así
como en todas las construcciones
nuevas posteriores al 1 de enero
de 1996.
• Se requiere un aliviador de
tensión homologado por UL.
• Use un cable conductor de cobre
de 4 hilos homologado por UL
N.° 10 AWG como mínimo. Deje
un mínimo de 5 pies (1.5 m) de
longitud de cable para poder
retirar y reinstalar la secadora.
1
Quite 5 pulgadas (12.7 cm) de la cubierta
exterior del cable. Quite 5 pulgadas de
aislamiento del cable de conexión a tierra.
Corte aproximadamente 1.5 pulgadas (3.8 cm)
de los otros tres cables y quite 1 pulgada
(2.5 cm) del material aislante de cada uno.
Doble los extremos de los tres alambres más
cortos en forma de gancho.
1" (2,5 cm)
Alambre de
conexión a tierra
5" (12,7 cm)
2
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
de la secadora.
3
Instale un aliviador de tensión homologado por
UL en el orificio por el que pasa el cable de
alimentación.
4
Pase el cable de alimentación de cobre de 4
hilos N.° 10 AWG como mínimo que preparó
en el paso 1 por el aliviador de tensión.
Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación de
4 hilos homologado por UL
5
Transfiera el alambre de conexión a tierra
de la secadora desde detrás del tornillo de
conexión a tierra de color verde al tornillo
central del bloque de bornes.
6
Conecte los dos conductores vivos del cable
de alimentación a los tornillos exteriores del
bloque de bornes.
7
Conecte el alambre neutro de color blanco al
tornillo central del bloque de bornes.
8
Conecte el alambre de conexión a tierra del
cable de alimentación al tornillo de conexión a
tierra de color verde.
9
Ajuste bien todos los tornillos.
10
Reinstale la cubierta de acceso al bloque de
bornes.
Alambre de
conexión
a tierra del
cable de
alimentación
Tornillo de
conexión
a tierra
Vivo (negro) Neutro (blanco)
Vivo (rojo)
Alambre
blanco
movido del
tornillo de
conexión
a tierra
