25
INSTALACIÓN
ESPAÑOL

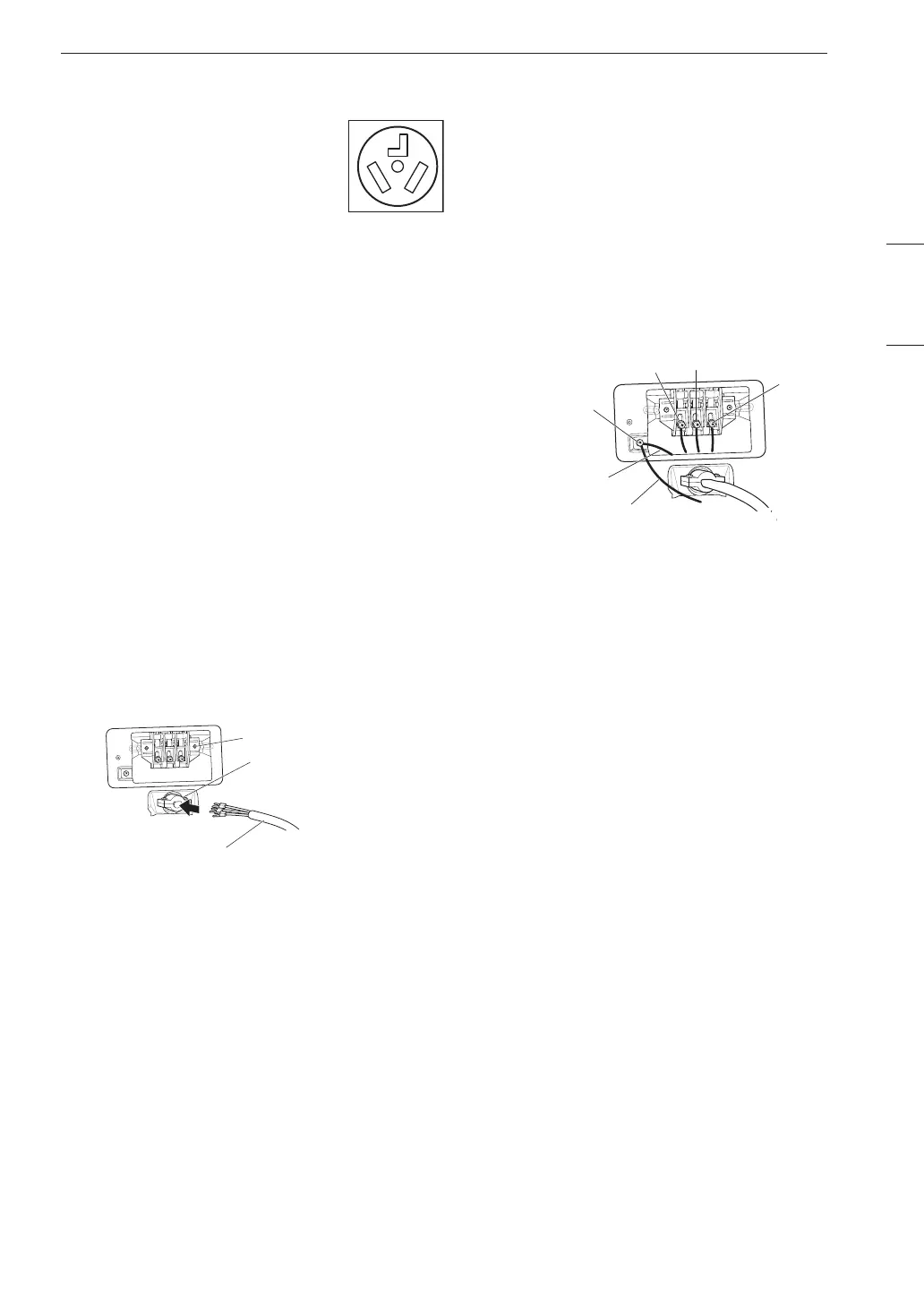

Cable de alimentación de tres hilos
• NO se permite una conexión de
3 hilos en construcciones nuevas
posteriores al 1 de enero de 1996.
• Se requiere un aliviador de
tensión homologado por UL.
• Use un cable de alimentación
de 30 amperios, 240 voltios, de
3 hilos homologado por UL con un
conductor de cobre N.° 10 AWG
como mínimo y terminales de
bucle cerrado o de horquilla con
extremos doblados hacia arriba.
1
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
de la secadora.
2
Instale un aliviador de tensión homologado por
UL en el orificio por el que pasa el cable de
alimentación.
3
Pase un cable de alimentación de
30 amperios, 240 voltios, de 3 hilos
homologado por UL con un conductor de
cobre N.° 10 AWG como mínimo por el
aliviador de tensión.
Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación de
3 hilos homologado por UL
4
Conecte los dos conductores vivos (negro y
rojo) del cable de alimentación a los tornillos
exteriores del bloque de bornes.
5
Conecte el alambre neutro (blanco) al tornillo
central del bloque de bornes.
6
Conecte el cable de conexión a tierra exterior
(si así lo requieren los códigos locales) al
tornillo de conexión a tierra de color verde.
7
Ajuste bien todos los tornillos.
8
Reinstale la cubierta de acceso al bloque de
bornes.
Alambre de conexión a tierra
externo (si lo requieren los
códigos locales)
Tornillo de
conexión
a tierra
Vivo (negro) Neutro (blanco)
Vivo (rojo)
Alambre blanco
del arnés de
cableado de la
secadora
