INSTALACIÓN

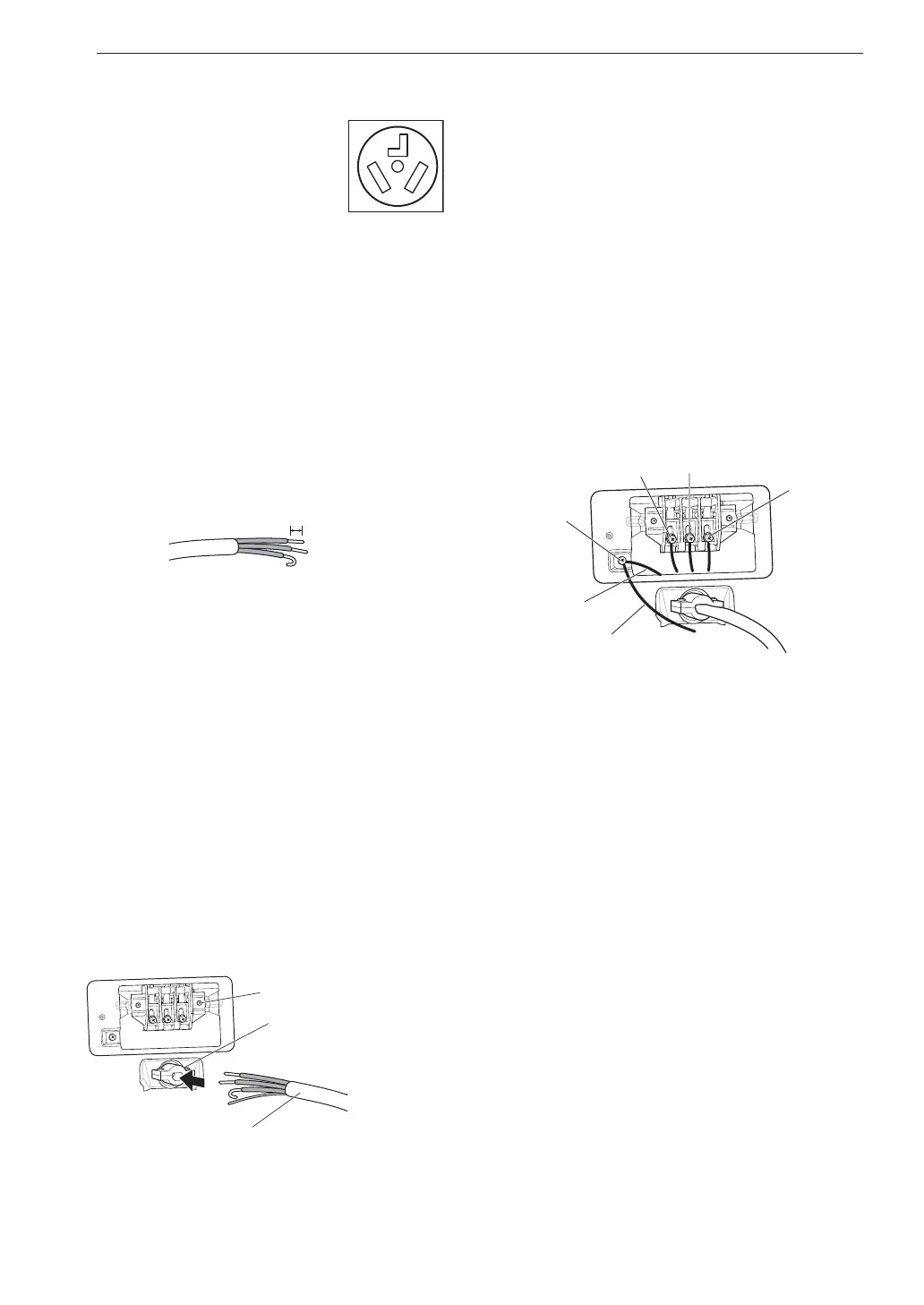

Conexión directa de tres hilos
• NO se permite una conexión de
3 hilos en construcciones nuevas
posteriores al 1 de enero de 1996.
• Se requiere un aliviador de
tensión homologado por UL.
• Use un cable conductor de cobre
de 3 hilos homologado por UL
N.° 10 AWG como mínimo. Deje
un mínimo de 5 pies (1.5 m) de
longitud de cable para poder
retirar e instalar la secadora.
1
Quite 3.5 pulgadas (8.9 cm) de la cubierta
exterior del cable. Pele 1 pulgada (2.5 cm) del
material aislante de cada alambre. Doble los
extremos de los tres alambres en forma de
gancho.
1" (2,5 cm)
2
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
de la secadora.
3
Instale un aliviador de tensión homologado por
UL en el orificio por el que pasa el cable de
alimentación.
4
Pase el cable de alimentación de 3 hilos
conductores de cobre N.° 10 AWG como
mínimo que preparó en el paso 1 por el
aliviador de tensión.
Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación de
3 hilos homologado por UL
5
Conecte los dos conductores vivos (negro y
rojo) del cable de alimentación a los tornillos
exteriores del bloque de bornes.
6
Conecte el alambre neutro (blanco) al tornillo
central del bloque de bornes.
7
Conecte el cable de conexión a tierra exterior
(si así lo requieren los códigos locales) al
tornillo de conexión a tierra de color verde.
8
Ajuste bien todos los tornillos.
9
Reinstale la cubierta de acceso al bloque de
bornes.
Alambre de conexión a tierra
externo (si lo requieren los
códigos locales)
Tornillo de
conexión a
tierra
Vivo (negro)
Neutro (blanco)
Vivo (rojo)
Alambre blanco
del arnés de
cableado de la
secadora
