27INSTALACIÓN

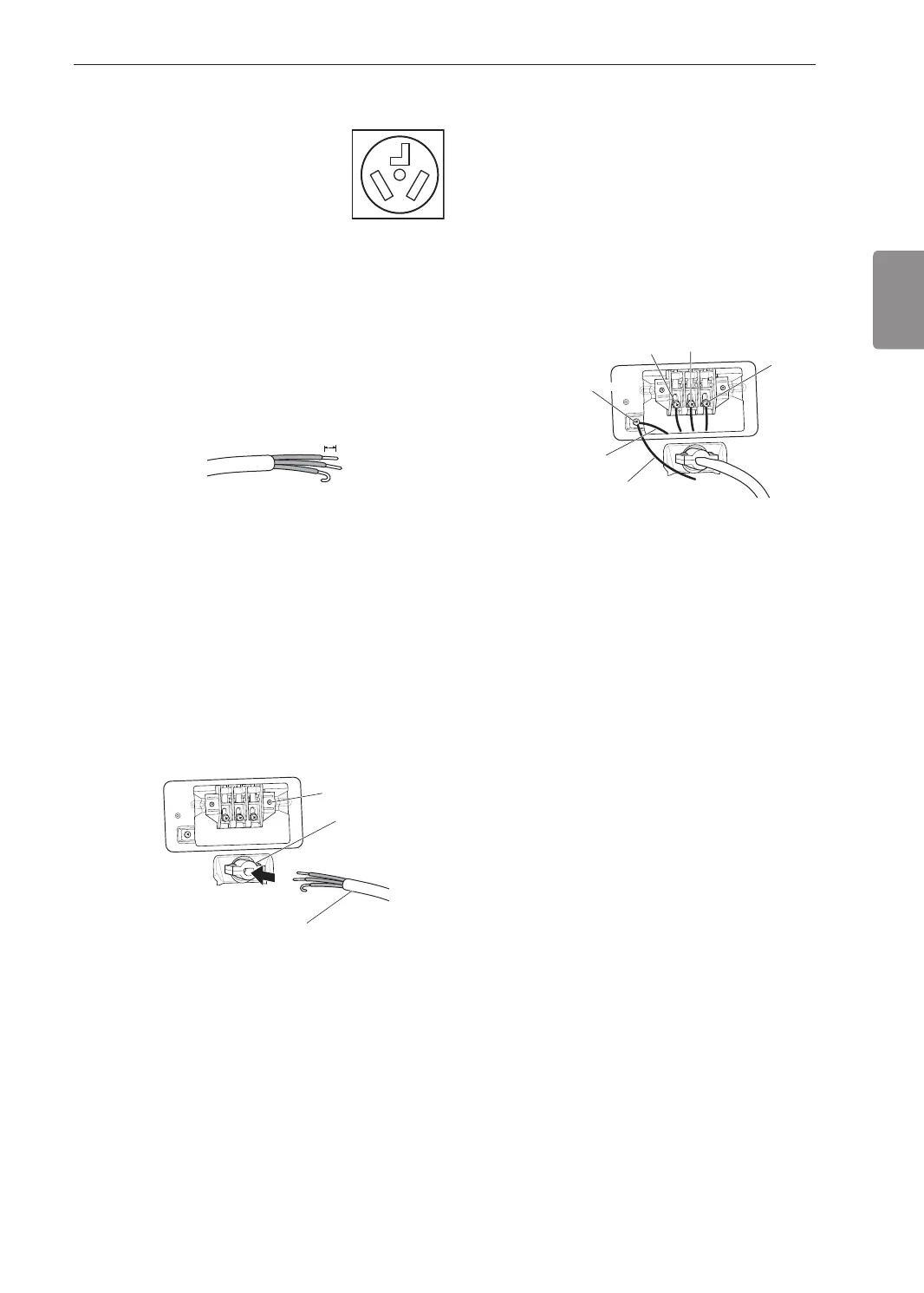

Conexión directa de tres hilos
• NO se permite una conexión de 3 hilos
en construcciones nuevas posteriores al
1 de enero de 1996.
• Se requiere un aliviador de tensión
homologado por UL.
• Use un cable conductor de cobre de
3 hilos homologado por UL N.° 10 AWG
como mínimo. Deje un mínimo de 5 pies
(1,5 m) de longitud de cable para poder
retirar e instalar la secadora.
1
Quite 3,5 pulgadas (8,9 cm) de la cubierta exterior
del cable. Pele 1 pulgada (2,5 cm) del material
aislante de cada alambre. Doble los extremos de
los tres alambres en forma de gancho.
1" (2,5 cm)
2
Quite la cubierta de acceso al bloque de bornes
localizada en la parte superior trasera de la
secadora.
3
Instale un aliviador de tensión homologado por
UL en el oricio por el que pasa el cable de
alimentación.
4
Pase el cable de alimentación de 3 hilos
conductores de cobre N.° 10 AWG como mínimo
que preparó en el paso 1 por el aliviador de tensión.
Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación
de 3 hilos homologado
por UL
5
Conecte los dos conductores vivos (negro y rojo)
del cable de alimentación a los tornillos exteriores
del bloque de bornes.
6
Conecte el alambre neutro (blanco) al tornillo
central del bloque de bornes.
7
Conecte el cable de conexión a tierra exterior (si
así lo requieren los códigos locales) al tornillo de
conexión a tierra de color verde.
8
Ajuste bien todos los tornillos.
9
Reinstale la cubierta de acceso al bloque de
bornes.
Vivo (negro)
Tornillo de conexión a
tierra
Alambre blanco del
arnés de cableado de la
secadora
Alambre de conexión
a tierra externo (si lo
requieren los códigos
locales)
Vivo (rojo)
Neutro (blanco)
Cable de alimentación de tres hilos
• NO se permite una conexión de 3 hilos
en construcciones nuevas posteriores al
1 de enero de 1996.
• Se requiere un aliviador de tensión
homologado por UL.
• Use un cable de alimentación de
30 amperios, 240 voltios, de 3 hilos
homologado por UL con un conductor
de cobre N.° 10 AWG como mínimo
y terminales de bucle cerrado o de
horquilla con extremos doblados hacia
arriba.
1
Quite la cubierta de acceso al bloque de bornes
localizada en la parte superior trasera de la
secadora.
2
Instale un aliviador de tensión homologado por
UL en el oricio por el que pasa el cable de
alimentación.
3
Pase un cable de alimentación de 30 amperios,
240 voltios, de 3 hilos homologado por UL con un
conductor de cobre N.° 10 AWG como mínimo por
el aliviador de tensión.
Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación
de 3 hilos homologado
por UL
4
Conecte los dos conductores vivos (negro y rojo)
del cable de alimentación a los tornillos exteriores
del bloque de bornes.
5
Conecte el alambre neutro (blanco) al tornillo
central del bloque de bornes.
6
Conecte el cable de conexión a tierra exterior (si
así lo requieren los códigos locales) al tornillo de
conexión a tierra de color verde.
7
Ajuste bien todos los tornillos.
8
Reinstale la cubierta de acceso al bloque de
bornes.
Vivo (negro)
Tornillo de conexión a
tierra
Alambre blanco del
arnés de cableado de la
secadora
Alambre de conexión
a tierra externo (si lo
requieren los códigos
locales)
Vivo (rojo)
Neutro (blanco)
