16

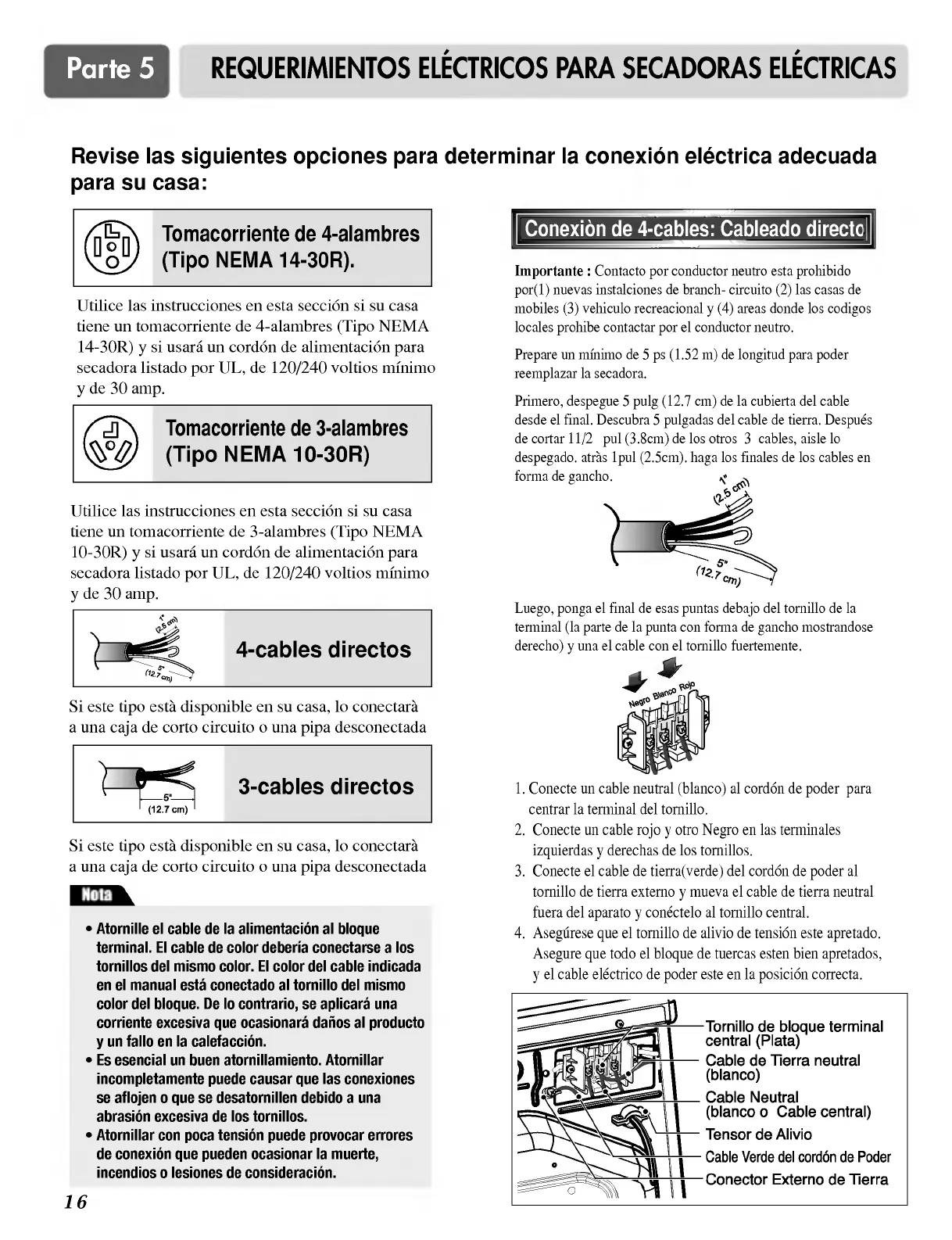

Parte 5
REQUERIMIENTOS
ELECTRICOS
PARA
SECADORAS ELECTRICAS
Utilice
las instrucciones en esta seccion si su casa
tiene un tomacorriente de
3-alambres
(Tipo
NEMA
10-30R)
y
si usara un cordon de alimentacion
para
secadora listado
por
UL,
de
120/240
voltios minimo
yde30amp.
Revise las
siguientes opciones para
determinar la conexion electrica adecuada
para
su casa:
Utilice
las instrucciones en esta seccion si su casa
tiene un tomacorriente de 4-alambres
(Tipo
NEMA
14-30R)
y
si usara un cordon de alimentacion
para
secadora listado
por
UL,
de
120/240
voltios minimo
yde30amp.
Si
este
tipo
esta
disponible
en su
casa,
lo conectara
a una
caja
de corto circuito o una
pipa
desconectada
Si
este
tipo
esta
disponible
en su
casa,
lo conectara
a una
caja
de corto circuito o una
pipa
desconectada
Importante
: Contacto
por
conductor neutro esta
prohibido
por(1)
nuevas instalciones de branch- circuito
(2)
las casas de
mobiles
(3)
vehiculo recreacional
y
(4)
areas donde los
codigos
locales
prohibe
contactar
por
el conductor
neutro.
Prepare
un minimo de
5
ps
(1.52 m)
de
longitud para poder
reemplazar
la
secadora.
Primero,
despegue
5
pulg
(12.7 cm)
de la cubierta del cable
desde el
final.
Descubra
5
pulgadas
del cable de
tierra.
Despues
de cortar
11/2
pul
(3.8cm)
de los otros
3
cables,
aisle lo
despegado.
atras
1pul
(2.5cm).
haga
los finales de los cables en
forma de
gancho.
Luego, ponga
el final de esas
puntas debajo
del tornillo de la
terminal
(la
parte
de la
punta
con forma de
gancho
mostrandose
derecho)
y
una el cable con el tornillo
fuertemente.
1. Conecte
un cable neutral
(blanco)
al cordon de
poder para
centrar la terminal del
tornillo.
2. Conecte
un cable
rojo y
otro
Negro
en las terminales
izquierdas y
derechas de los
tornillos.
3. Conecte
el cable de
tierra(verde)
del cordon de
poder
al
tornillo de tierra externo
y
mueva el cable de tierra neutral
fuera del
aparato y
conectelo al tornillo
central.
4.
Asegurese que
el tornillo de alivio de tension este
apretado.
Asegure que
todo el
bloque
de tuercas esten bien
apretados,
y
el cable electrico de
poder
este en la
posicion
correcta.
Tomacorriente de 3-alambres
(Tipo
NEMA
10-30R)
Tomacorriente de 4-alambres
(Tipo
NEMA
14-30R).
3-cables directos
4-cables directos
Conexion de 4-cables: Cableado directo
?
Atornille el cable de la alimentacion al
bloque
terminal.
El
cable de color deberia conectarse a los
tornillos del mismo color.
El
color del cable indicada
en el manual esta conectado al tornillo del mismo
color del
bloque.
De lo
contrario,
se
aplicara
una
corriente excesiva
que
ocasionara danos al
producto
y
un fallo en la calefaccion.
?
Es esencial un buen atornillamiento. Atornillar
incompletamente puede
causar
que
las conexiones
se
aflojen
o
que
se desatornillen debido a una
abrasion excesiva de los tornillos.
?
Atornillar con
poca
tension
puede provocar
errores
de conexion
que pueden
ocasionar la
muerte,
incendios o lesiones de consideracion.
Nota
