17

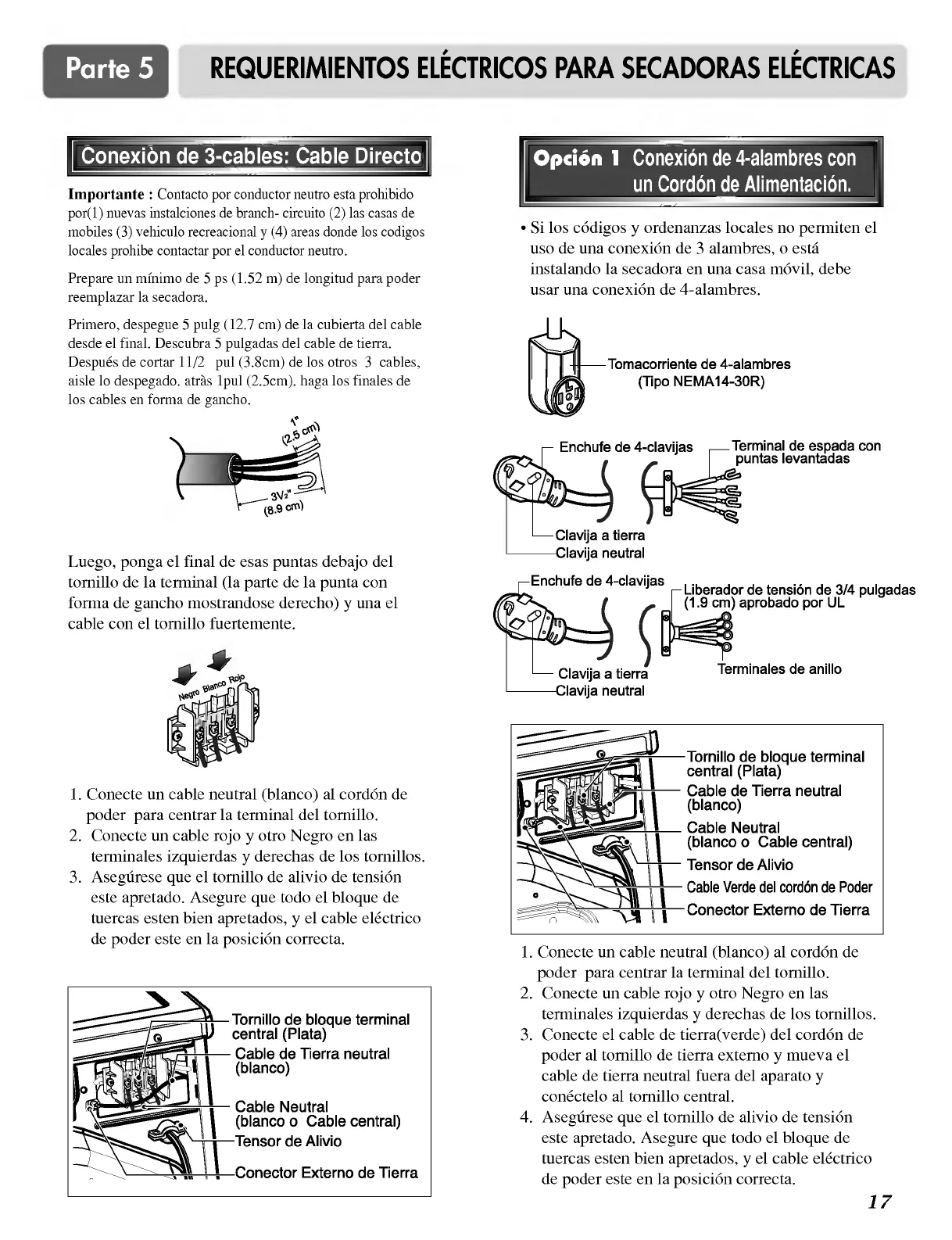

Parte 5
REQUERIMIENTOS
ELECTRICOS
PARA
SECADORAS ELECTRICAS
Importante
: Contacto
por
conductor neutro esta
prohibido
por(1)
nuevas instalciones de branch- circuito
(2)
las casas de
mobiles
(3)
vehiculo recreacional
y
(4)
areas donde los
codigos
locales
prohibe
contactar
por
el conductor
neutro.
Prepare
un minimo de
5
ps
(1.52 m)
de
longitud para poder
reemplazar
la
secadora.
Primero,
despegue
5
pulg
(12.7 cm)
de la cubierta del cable
desde el
final.
Descubra
5
pulgadas
del cable de
tierra.
Despues
de cortar
11/2
pul
(3.8cm)
de los otros
3
cables,
aisle lo
despegado.
atras
1pul
(2.5cm).
haga
los finales de
los cables en forma de
gancho.
Luego, ponga
el final de esas
puntas debajo
del
tornillo de la terminal
(la
parte
de la
punta
con
forma de
gancho
mostrandose
derecho)
y
una el
cable con el tornillo
fuertemente.
1. Conecte
un cable neutral
(blanco)
al cordon de
poder para
centrar la terminal del
tornillo.
2. Conecte
un cable
rojo y
otro
Negro
en las
terminales
izquierdas y
derechas de los
tornillos.
3.
Asegurese que
el tornillo de alivio de tension
este
apretado. Asegure que
todo el
bloque
de
tuercas esten bien
apretados, y
el cable electrico
de
poder
este en la
posicion
correcta.
Conexion de 3-cables: Cable Directo
Opcion
1
Conexion de 4-alambres con
un Cordon de Alimentacion.
1. Conecte
un cable neutral
(blanco)
al cordon de
poder para
centrar la terminal del
tornillo.
2. Conecte
un cable
rojo y
otro
Negro
en las
terminales
izquierdas y
derechas de los
tornillos.
3. Conecte
el cable de
tierra(verde)
del cordon de
poder
al tornillo de tierra externo
y
mueva el
cable de tierra neutral fuera del
aparato y
conectelo al tornillo
central.
4.
Asegurese que
el tornillo de alivio de tension
este
apretado. Asegure que
todo el
bloque
de
tuercas esten bien
apretados, y
el cable electrico
de
poder
este en la
posicion
correcta.
?
Si
los
codigos y
ordenanzas locales no
permiten
el
uso de una conexion de
3
alambres,
o esta
instalando la secadora en una casa
movil,
debe
usar una conexion de
4-alambres.
