1. Raccordez le fil neutre (blanc) du cordon
d'alimentation à la vis centrale de la plaque de
bornes.
2. Raccordez le fil de terre de l'appareil et le fil
neutre du cordon d'alimentation à la vis centrale
de la plaque de bornes.
3. Raccordez le fil rouge et le fil noir aux vis gauche
et droite de la plaque de bornes.
4. Assurez-vous que la vis du protecteur de cordon
est bien serrée, que toutes les vis de la plaque de
bornes sont en place, et que le cordon
d'alimentation est dans la bonne position.
Si vos normes ou réglementations locales
autorisent le raccordement d'un conducteur de terre
au fil neutre, respectez les instructions suivantes. Si
vos normes ou réglementations locales n'autorisent
pas le raccordement d'un conducteur de terre au fil
neutre, respectez les instructions données dans la
Section 3 : Raccordement à trois fils
facultatif.
• Si vos normes ou réglementations locales
n'autorisent pas le raccordement d'un conducteur
de terre au fil neutre, respectez les instructions
suivantes.

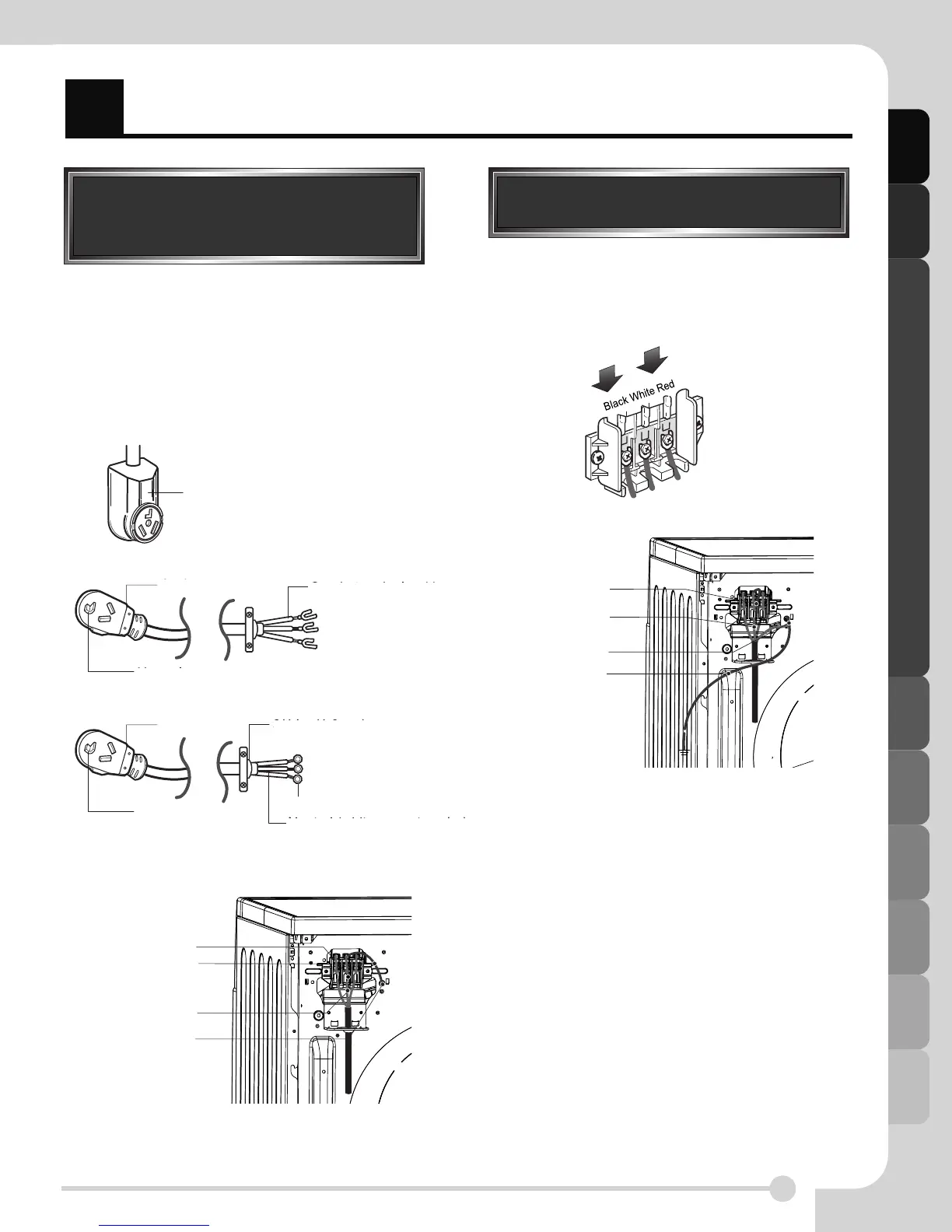

Option 3
:
R
accordement à trois
fils facultatif

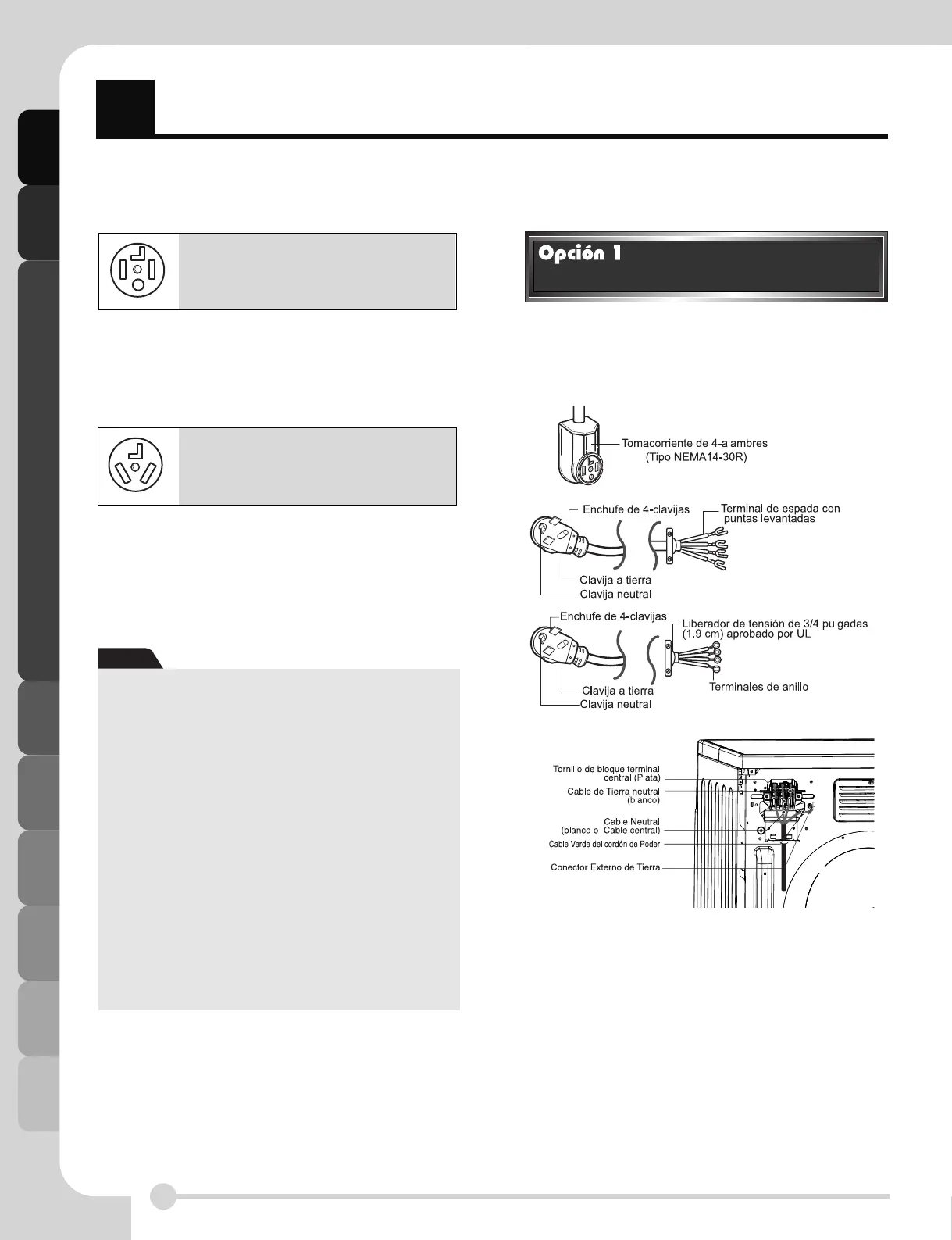

Option 2 : Raccordement à l'aide
d'un cordon
d'alimentation à trois fils
Vis centrale de la plaque
de bornes (argentée)
Vis centrale de la plaque
de bornes (argentée)
Fil de terre neutre (blanc)
Fil de terre externe
Prise à trois fils
(NEMA type 10-30R)
Fiche à trois fils
Broche neutre
Cosses ouvertes avec
extrémités inversées
Fiche à trois
fils
Broche neutre
Cosses à anneau
Fil neutre (fil blanc ou central)
Protecteur de cordon de
1,9 cm approuvé par l'UL
Fil de terre neutre (blanc)
Fil de terre neutre (blanc)
Fil de terre neutre (blanc)
Fil de terre externe
