Cómo conectar las secadoras eléctricas (cont.)
SÓLO EE.UU.
w
ADVERTENCIA
a tierra por el conductor neutro.
Conexión de tres hilos para secadoras eléctricas:
Conexión directa
• NO se permite una conexión de 3 hilos en
construcciones nuevas después del 1 de enero de
1996.
• Se requiere un protector de tensión listado por UL.
1. Despegue 3
1
⁄₂ pulg. (8,9 cm) de la cubierta del cable
del final. Despegue 1 pulg. (2,5 cm) del aislamiento
decada alambre. Haga los finales de los 3 cables en
forma de gancho.
2. Quite la cubierta de acceso al bloque terminal
localizado en la parte superior trasera de la secadora.
Instale un protector de tensión listado por UL en el
orificio de pase del cable eléctrico; luego pase el cable
eléctrico fabricado en el Paso 1 por el protector de
tensión.
• Instale un cable eléctrico listado por UL con
.
• Prepare un mínimo de 5 pies (1,5 m) de longitud para
poder quitar y reemplazar la secadora.
3. Conecte los dos conductores calientes del cable
eléctrico a los tornillos del bloque terminal exterior.
Conecte el cable neutro al tornillo del bloque terminal
central. Conecte la conexión a tierra exterior (de
ser requerido por los códigos locales) al tornillo de
color verde. .
Reinstale la cubierta de acceso del bloque terminal.

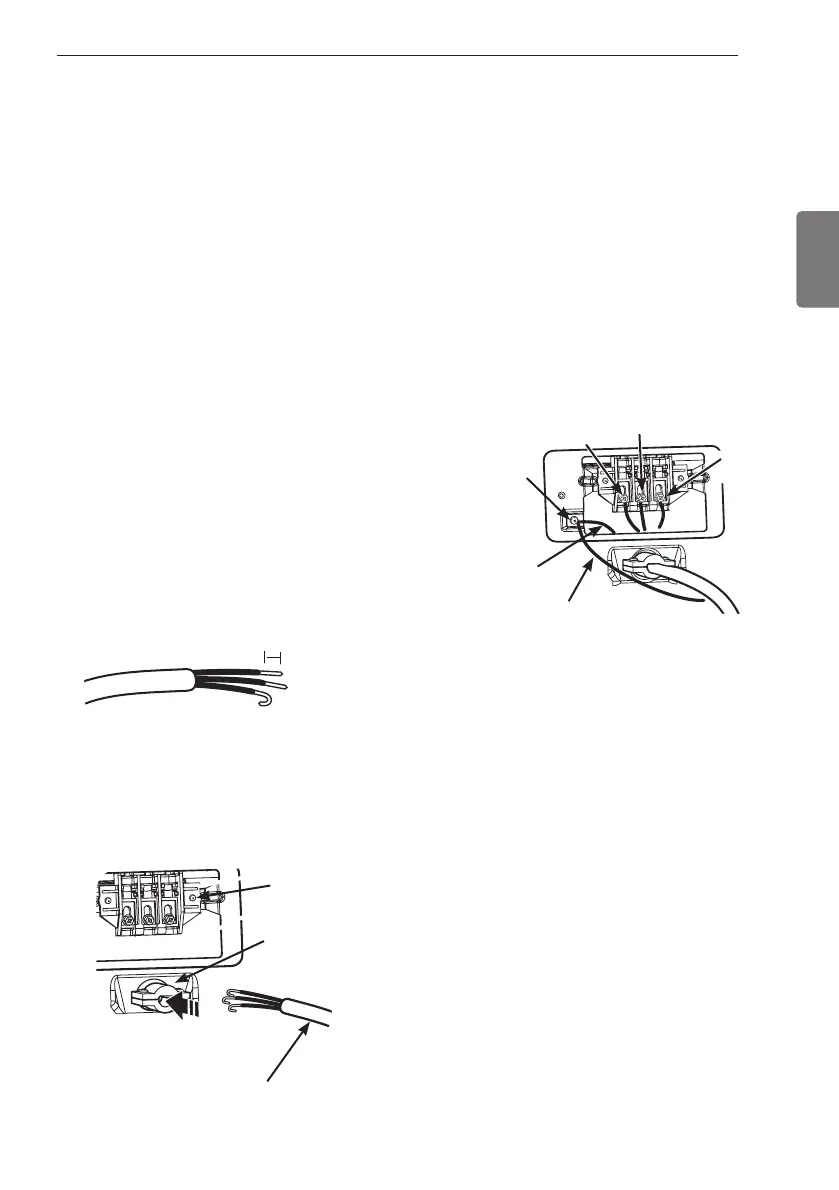

1" (2,5 cm)
Protector de tensión
listado por UL
Cable eléctrico de cuatro
hilos listado por UL
Bloque
terminal
Tornillo de
conexión
a tierra
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Conexión a tierra
exterior (de ser
requerido por los
códigos locales)
Hilo
blanco de
estructura
de secadora
INSTRUCCIONES PARA LA INSTALACIÓN
