7
Fixation des ancrages et des vis
(Sauf pour les modèles OLW480B, LSW440B)
Veuillez suivre les indications suivantes:
• Vérifiez que le matériau et l’épaisseur de la paroi et du matériau de
finition sont conformes aux indications du manuel d’installation. Avant
de commencer l’installation, vous devez vous assurer que le mur peut
supporter le poids du téléviseur.
• Servez-vous des boulons d’ancrage et des vis ci-inclus sur un mur de
béton sans fissure.
• N’installez jamais le produit sur une plaque de plâtre ou sur un mur de
papier ou de panneaux de fibres à densité moyenne (MDF). Dans le cas
où il faut tout de même installer le produit sur ce type de mur, des vis
d’ancrage doivent être fixées sur les murs de soutènement (béton) ou sur
des montants en bois à l’intérieur du matériau de finition.
• Le support mural doit être fixé à un montant.Cela ne pose généralement
pas de problème, mais dans certains cas, il est possible que vous ne
puissiez pas effectuer l’installation sur un montant. Dans ce cas, il existe
toute une variété d’ancrages pour cloisons sèches, comme des boulons
à ailettes, qui pourraient constituer une solution.Si vous utilisez des
ancrages pour cloisons sèches, assurez-vous que les ancrages et le mur
peuvent supporter le poids de votre téléviseur. Sachez qu’il est possible
que les ancrages fournis ne soient pas adaptés à votre situation; vous
devriez donc vous renseigner auprès d’un professionnel local.
• Les autres types de murs non mentionnés doivent pouvoir supporter des
capacités d’arrachement de plus de 70kgf (154lbf) (686N) et un effort
de cisaillement de plus de 100kgf (220lbf) (980N) par fixation.
• Pour le béton, utilisez une mèche de 8mm de diamètre et une perceuse
à percussion ou, pour les montants en bois, une mèche de 4mm de
diamètre pour percer des trous.

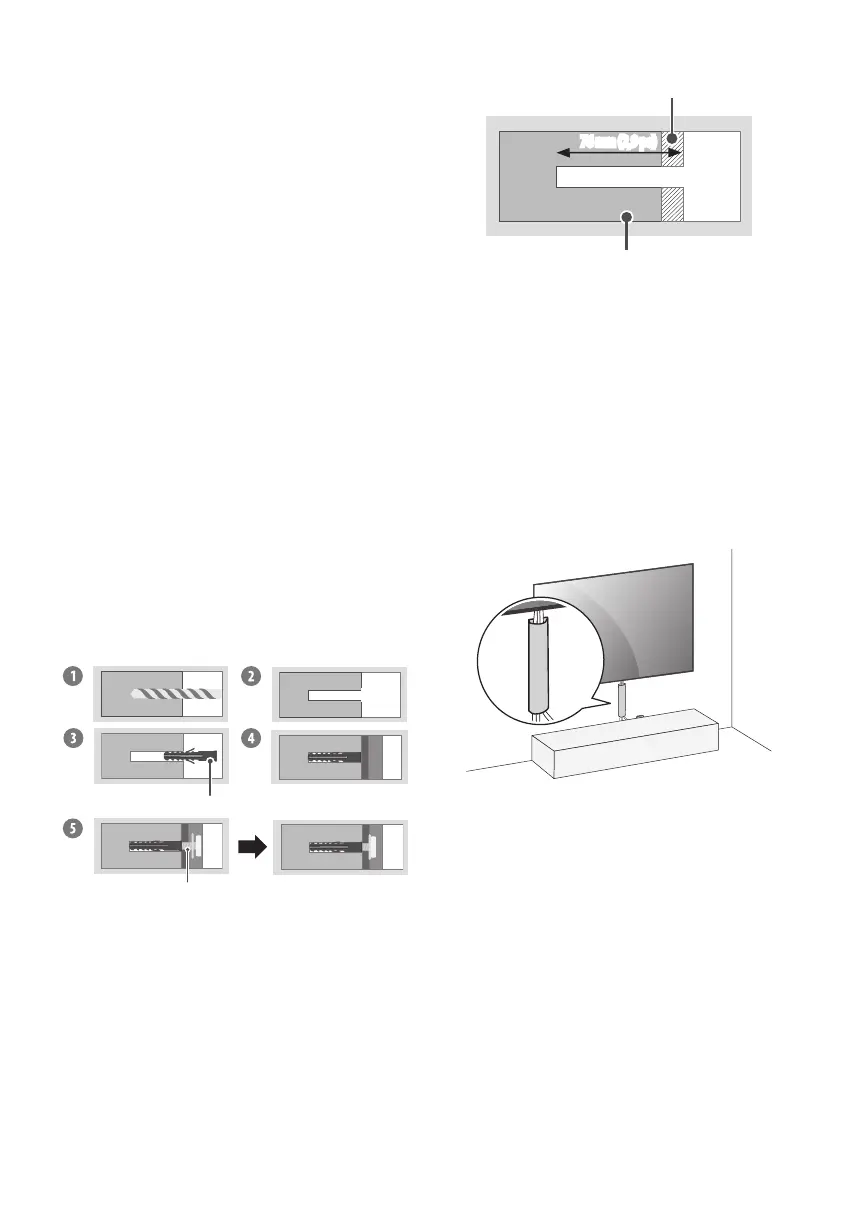

Installation sur un mur en béton
Ancrage de fixation murale
Vis de fixation murale
1 Percez des trous dans les emplacements d’ancrage avec une mèche
de 8mm de diamètre jusqu’à une profondeur de 80mm(3,14po) à
100mm(3,93po).
2 Enlevez les résidus à l’intérieur des trous percés.
3 Insérez dans les trous les ancrages fournis pour la fixation du support
mural. (Utilisez un marteau pour insérer les ancrages.)
4 Placez le support mural de façon à ce que ses trous correspondent à
l’emplacement des trous dans le mur.
5 Serrez les vis pour fixer le support mural aux ancrages. À ce moment,
resserrez les vis avec un couple de serrage de 45kgf/cm (39,06lbf/po) à
60kgf/cm (52,07lbf/po).
Installation sur un montant en bois
Cloison sèche
Montant en bois
76 mm (2,9 po)
Utilisez la mèche pour le bois de 4mm de diamètre pour percer des trous
d’une profondeur de 76mm (2,9po). (Enlevez les résidus à l’intérieur des
trous percés.)
Sans utiliser l’ancrage de la fixation murale, fixez la vis de fixation murale
directement sur le montant en bois.
Après l’installation
• Avant de brancher des câbles supplémentaires sur les côtés, nous vous
recommandons de tenir le centre du téléviseur (à l’horizontale ou à la
verticale) et de tirer le produit pour vous assurer que la distance entre le
mur et le téléviseur est suffisante.
• Avant de brancher des câbles supplémentaires au bas du produit, nous
vous recommandons de décrocher le téléviseur du support mural.
(Par exemple)
• Utilisez les systèmes de gestion des câbles pour placer les câbles au bas
du téléviseur, comme indiqué ci-dessous. Les systèmes de gestion des
câbles ne sont pas fournis avec le produit; achetez-les séparément.
• Après avoir installé le produit, veillez à l’utiliser collé contre le mur.
- Sinon, cela pourrait endommager le produit ou le faire vibrer.
