11INSTALLATION
FRANÇAIS
a Tournevis plat
b Tournevis Phillips
c Scie-cloche à lame de 2 1/2 po (6,35 cm) min.
d Perceuse électrique
e Gants
f Lunettes de protection
g Clé ajustable
h Ruban à mesurer
i Couteau tout usage
j Niveau
k Clé à tête carrée ¼ po (0,64 cm)
l Pince coupante
m Pinces
n Pince à dénuder
o Coupe-tube
p Clé à tête carrée de 3/8 po avec douille de 1/
2po
Aperçu de lʼinstallation
Veuillez d’abord lire les instructions d’installation
suivantes après avoir acheté ce lave-vaisselle ou
après l’avoir transporté à un autre endroit.
a Préparer lʼouverture de lʼarmoire
b Préparation des raccords des conduites d’eau
et du branchement électrique
c Préparer le lave-vaisselle
d Positionnement du lave-vaisselle dans
l’ouverture de lʼarmoire
e Raccordement de lʼalimentation en eau et
branchement électrique
f Raccordement du tuyau de vidange
g Mise de niveau du lave-vaisselle
h Fixation du lave-vaisselle dans l’ouverture de
lʼarmoire
i Dernière vérification de l’installation

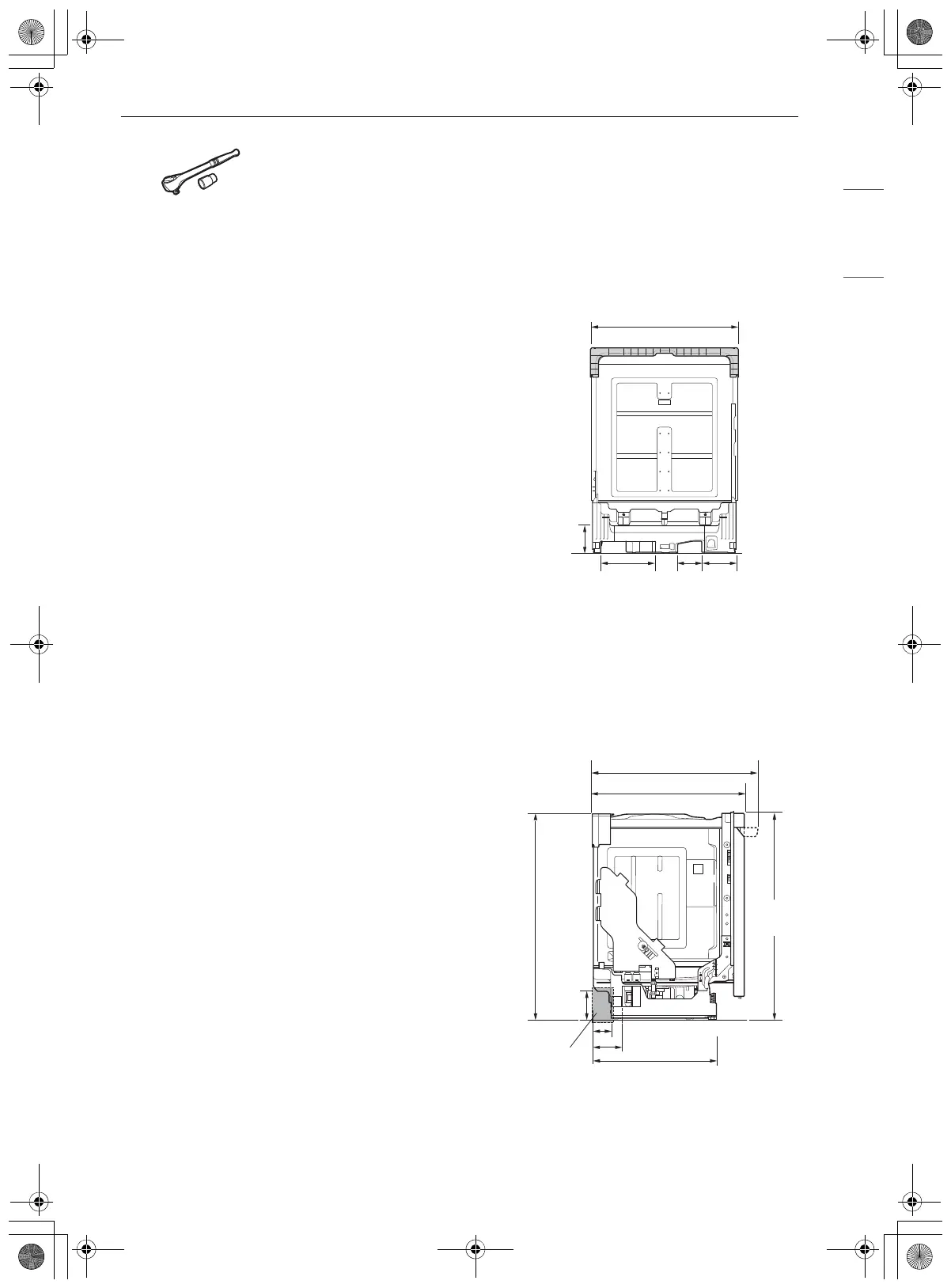

Dimensions du produit
Vue arrière
Vue latérale
Pour faciliter lʼinstallation, tenez compte des zones
de dégagement
a indiquées dans la base du lave-
vaisselle pour les conduites dʼeau et dʼélectricité.
Le tuyau dʼalimentation en eau, le tuyau de
vidange et le câble électrique doivent être passés
dans cet emplacement.
23 /4" (603 mm)
3
9 /8"
(238 mm)
3
4 /16"
(119 mm)
5
/4"
(134 mm)
11
1
4 /2"
(115 mm)
1
33 /16"
(846 mm)
5
4 /2"
(115 mm)
1
33 /8"
(854 mm)
5
2 /16" (75 mm)
15
20 /16" (512 mm)
3
24 /8" (625 mm)
5
4 /4" (120 mm)
3
26 /8 - 26 /16" (676 - 681 mm)
513
a
