17INSTALLATION
FRANÇAIS
3 Faites glisser la conduite d’eau dans le canal,
en tirant doucement depuis l’intérieur de
l’armoire pour éviter que la conduite soit
pliée, pincée, contrainte ou écrasée.
Raccordement de lʼalimentation
électrique
Le lave-vaisselle doit être branché à un circuit de
dérivation dédié avec mise à la terre, adapté à la
configuration à 3 broches qui comprend le fil de
terre.
Si une source d’alimentation à 3 broches est
utilisée, elle doit se trouver dans un endroit
accessible à proximité du lave-vaisselle, à moins de
4 pi (1 220 mm) du côté du lave-vaisselle et non
derrière le lave-vaisselle.
• Le meilleur emplacement pour la conduite
électrique est dans le côté droit de la paroi
arrière. Réacheminez le câble électrique avant
lʼinstallation si la conduite électrique mesure
plus de 3 po (76 mm) de long et est centrée sur
le mur dans le fond de lʼarmoire.

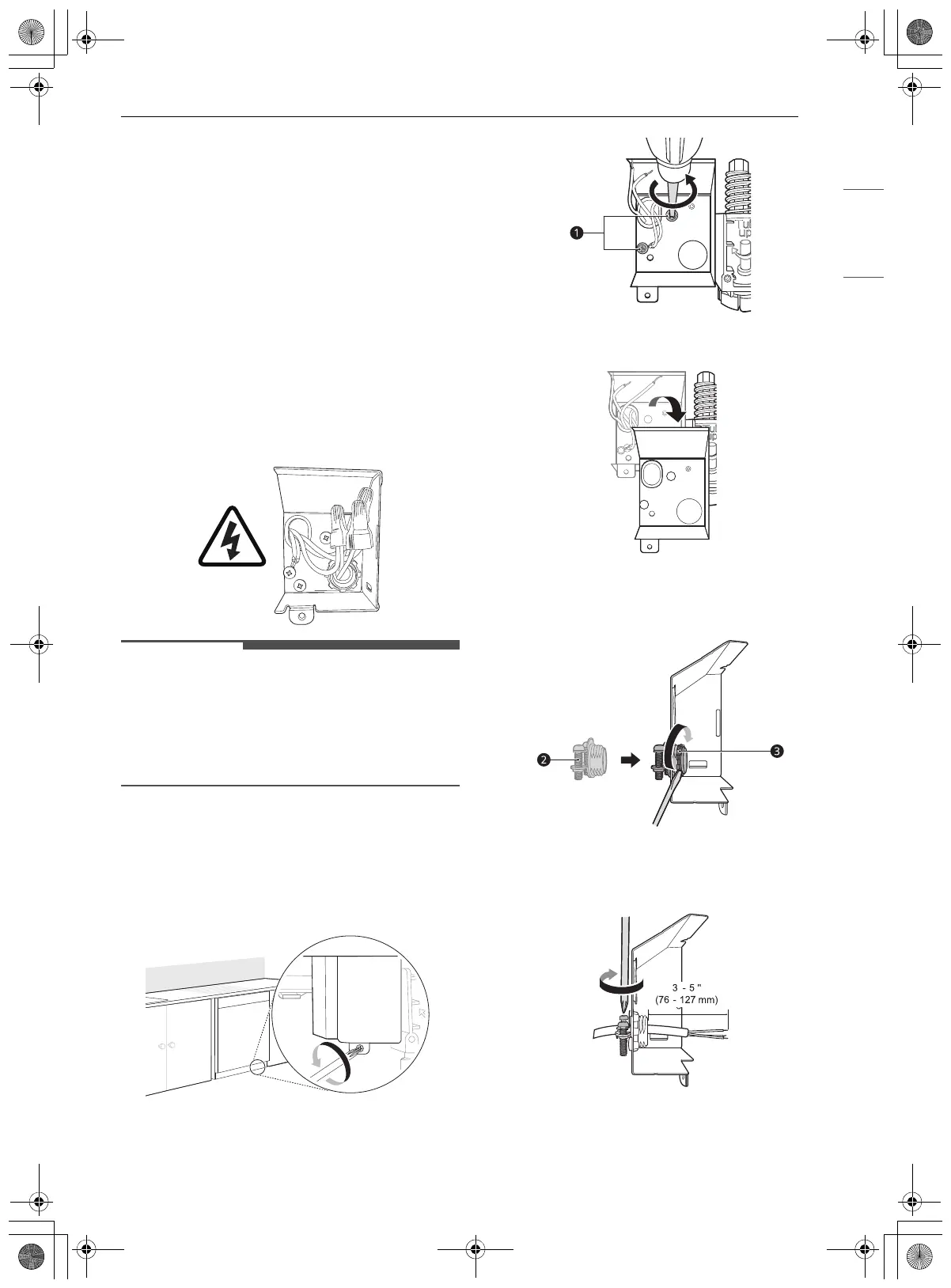

1 Coupez lʼalimentation électrique de lʼappareil
en fermant le disjoncteur.
2 Utilisez un tournevis Philips pour retirer la vis
du couvercle de la boîte de jonction et retirez
le couvercle.
3 Utilisez un tournevis cruciforme pour enlever
les deux vis a.
4 Enlevez la boîte de jonction de l’appareil.
5 Insérez un serre-câbles b dans la boîte de
jonction en le faisant passer par le trou.
Serrez l’écrou à œil
c pour le fixer.
6 Insérez le câble électrique dans le trou du
serre-câbles. Serrez les deux vis pour fixer le
câble.
7 Tirez les fils existants par les ouvertures de la
boîte de jonction. Serrez les deux vis d pour
replacer la boîte de jonction dans l’appareil.
fc_main.book.book Page 17 Tuesday, July 5, 2022 2:08 PM
