- 25 -
LGE Internal Use Only
Copyright © LG Electronics. Inc. All rights reserved.
Only for training and service purposes
+3.3V_NORMAL
3.3KΩ
IC102
NVRAM
3.3KΩ
+3.3V_NORMAL
33Ω
+3.3V_NORMAL
3.3KΩ
IC5900
NTP7515(AMP)
100 Ω
TUNER (Demod)
2.7KΩ
+3.3V_TU
33Ω
IC101
M16
IC3000
R5F100GEAFB(MICOM)
33Ω
IC6900 / IC7000
LNB
IR / KEY/EYE
100Ω
3.3KΩ
EYE_I2C_SDA
EYE_I2C_SCL
+3.5V_ST
33pF
18pF
Cap Ready
0x56
0x52
0xC
A
0x10
0xA0
Device
addres
s
I2C_SCL4: AK12[SCL4]
I2C_SDA4: AJ12[SDA4]
I2C_SCL1: AK11[SCL1]
I2C_SDA1: AJ11[SDA1]
I2C_SCL3: AK20[SCL3]
I2C_SDA3: AJ20[SDA3]
I2C_SCL0: AJ13[SCL0]
I2C_SDA0: AH13[SDA0]
I2C_SCL2: AH12[SCL2]
I2C_SDA2: AK20[SDA2]
I2C_SCL5: AK21[SCL5]
I2C_SDA5: AJ21[SDA5]
Tuner
1.8KΩ
+3.3V_TU
33Ω
47pF
+3.3V_NORMAL
3.3KΩ
P8600
51PIN Wafer
33 Ω
IC5600
NTP7515(AMP)
0x54
100 Ω
33pF
0xC0

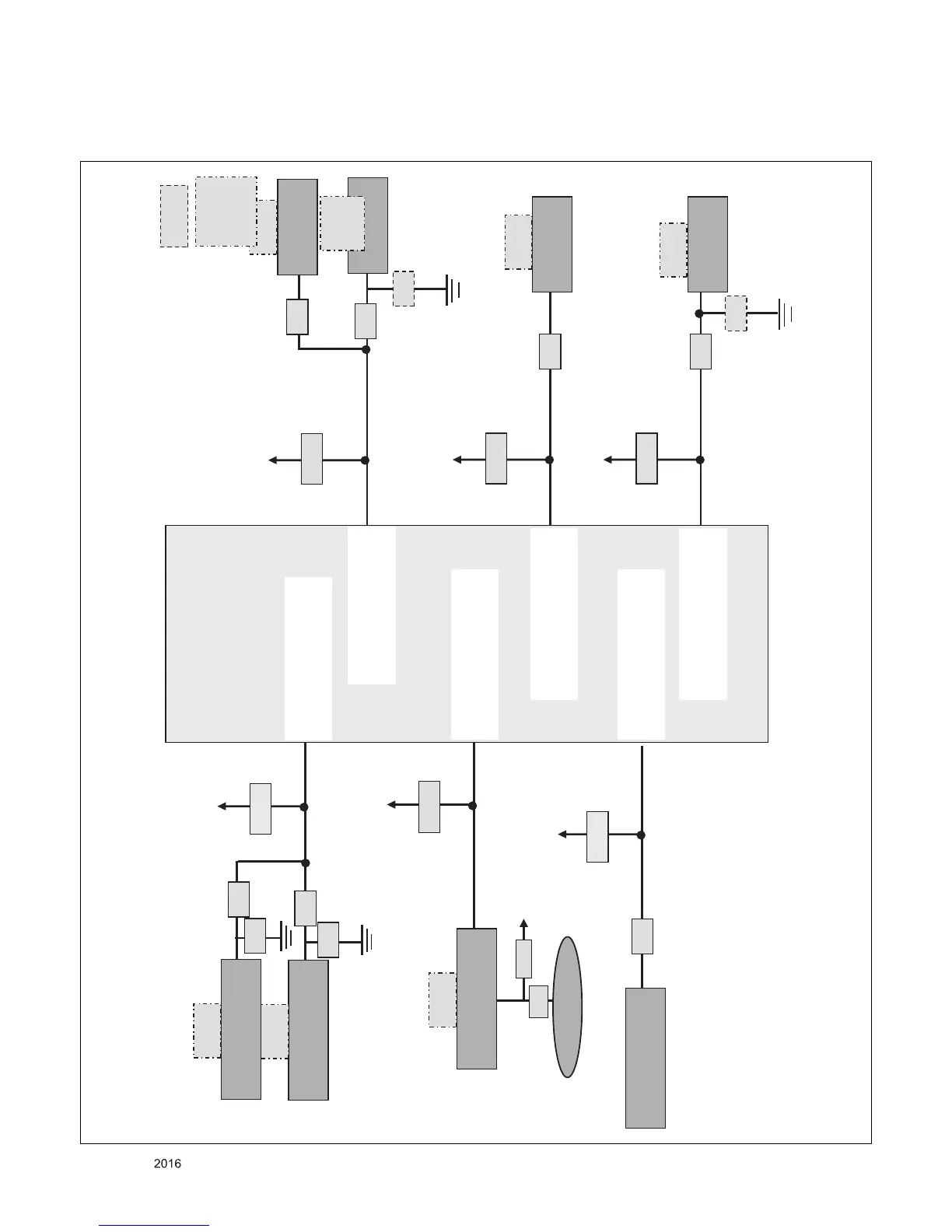

2. M16 I2C Map
