6 INSTALACIÓN

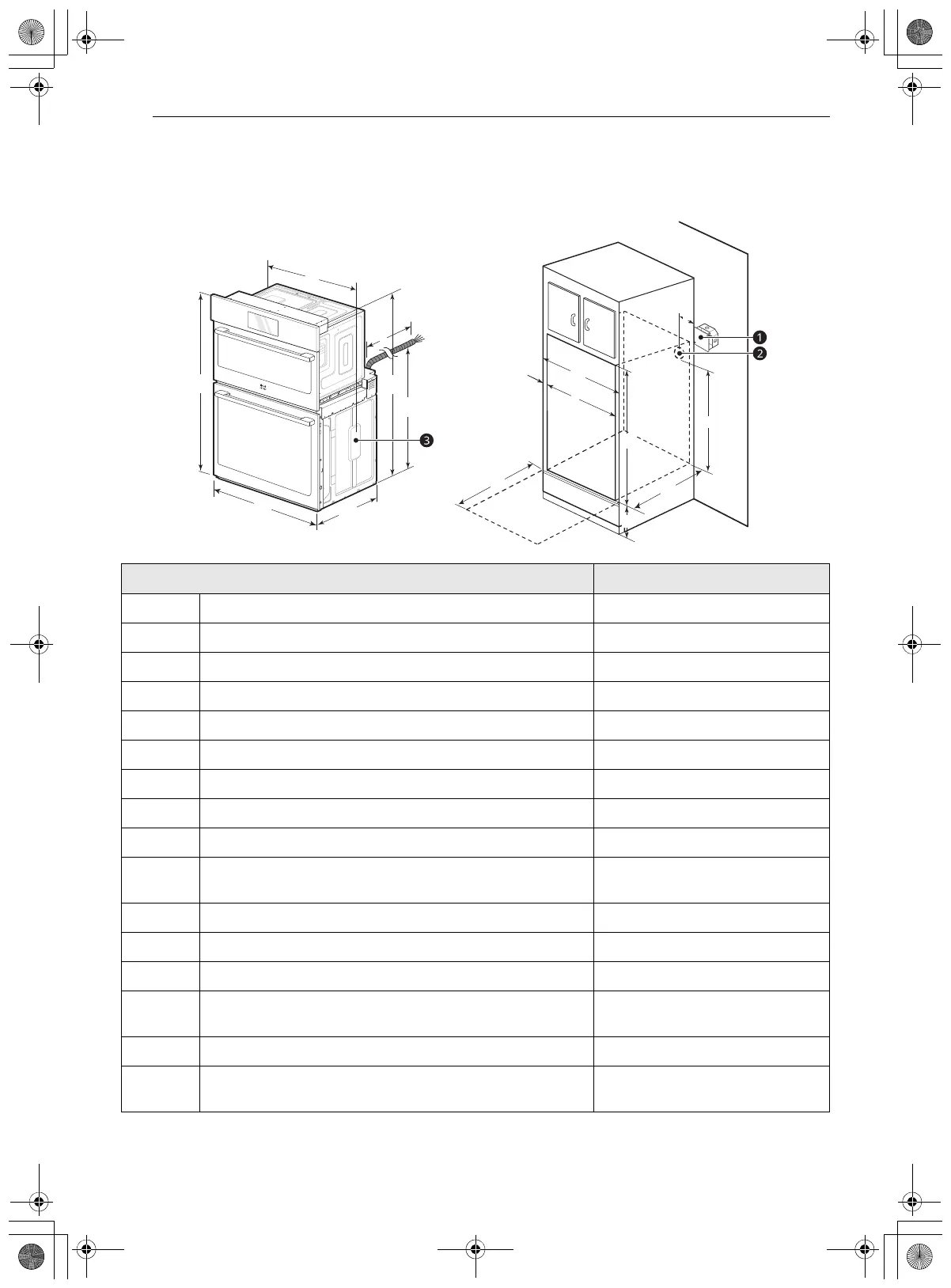

Dimensiones y espacios
Mida las dimensiones actuales de la abertura y compárelas con las dimensiones de corte que se muestran
a continuación. Puede ser necesario realizar poco o nada de trabajo en los gabinetes. La imagen puede ser
distinta al modelo real.
Lista Dimensiones
A Alto 43 13/16" (111.3 cm)
B Ancho 29 3/4" (75.5 cm)
C Profundidad 23 3/8" (59.3 cm)
D Alto (instalación estándar) 43 3/16" (109.7 cm)
E Alto (cable de alimentación) 25 7/8" (65.6 cm)
F Largo (cable de alimentación) 60” (152.4 cm)
G Ancho (instalación estándar) 28 7/16" (72.2 cm)
H Ancho del gabinete 30” (76.2 cm)
I Superposición del horno 1” (2.5 cm)
JAncho del corte
Mín. 28 1/2” (72.4 cm)
Máx. 28 5/8” (72.7 cm)
K Profundidad de la puerta abierta 23” (58.4 cm)
L Ubicación del corte respecto del piso 12” (30.5 cm)
M Profundidad del corte Mín. 24” (61.0 cm)
N Alto del corte
Mín. 43 7/16” (110.3 cm)
Máx. 43 1/2” (110.5 cm)
O Alto de la abertura del conducto desde el piso del corte 39 27/32" (101.2 cm)
P
Distancia de la abertura del conducto desde el lateral del
gabinete
5” (12.7 cm)
I
L
O
N
P
M
J
H
K
D
E
F
A
B
C
G
