7INSTALACIÓN
ESPAÑOL

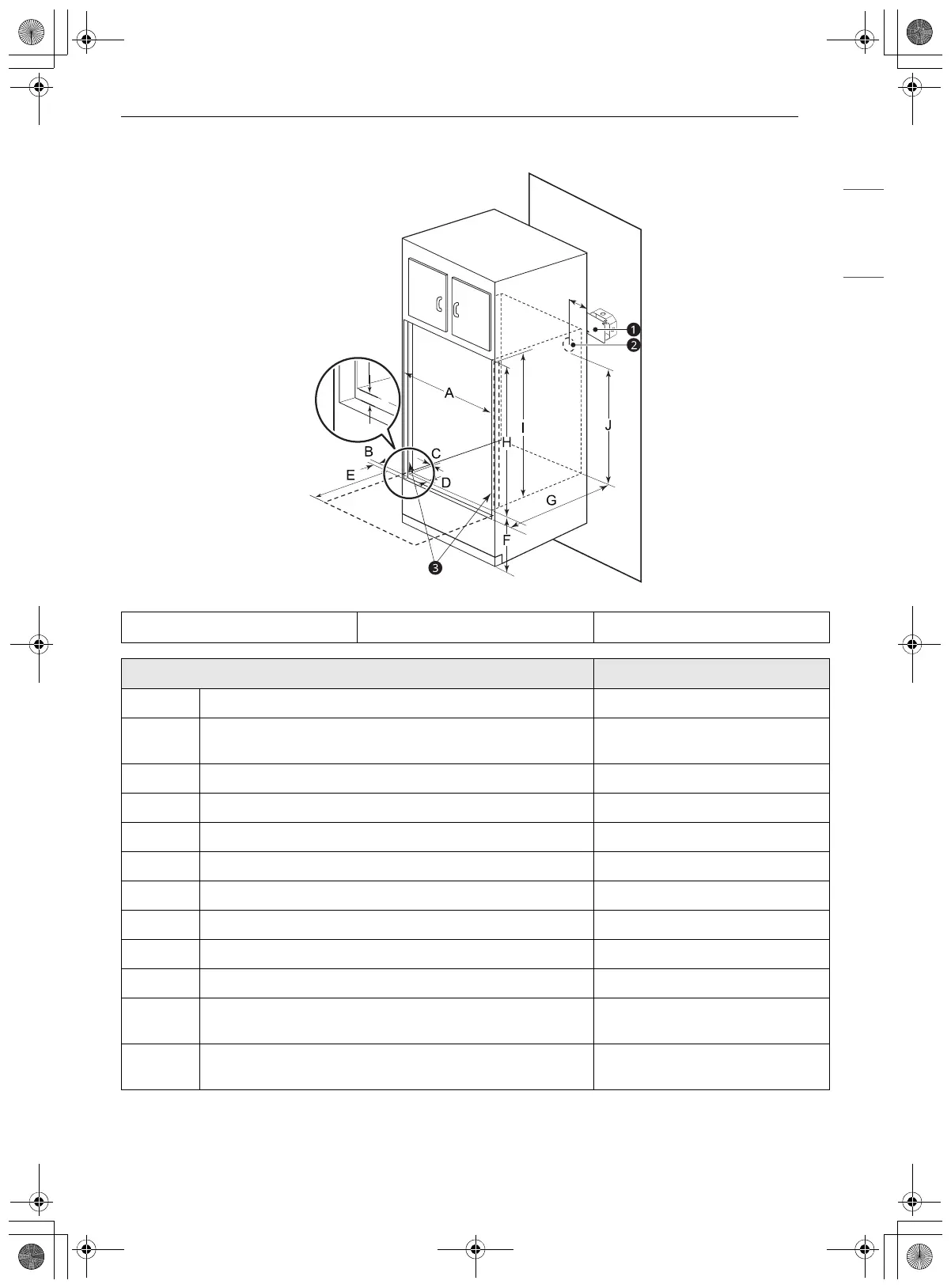

Dimensiones de corte (al ras)
Cuando instala el gabinete al ras
• Los soportes provistos de la cubierta solo se utilizan para las instalaciones del gabinete al ras.
a Caja de conexiones b Abertura del conducto c Abrazadera (espaciador)
Lista Dimensiones
A Ancho del corte 30” (76.2 cm)
B
Inserción de la abrazadera (espaciador) desde la parte
frontal del gabinete
1 3/8" (3.5 cm)
C Ancho de la abrazadera (espaciador) 3/16" (0.5 cm)
D Profundidad de la abrazadera (espaciador) 1” (2.5 cm)
E Profundidad de la puerta abierta 23” (58.4 cm)
F Parte inferior del corte desde el piso 12” (30.5 cm)
G Profundidad del corte 25” (63.5 cm)
H Alto del corte 44” (111.8 cm)
I Alto de la abrazadera (espaciador) 43 13/16" (111.3 cm)
J Alto de la abertura del conducto desde el piso del corte 39 7/8" (101.2 cm)
K
Distancia de la abertura del conducto desde el lateral del
gabinete
5” (12.7 cm)
L
Parte inferior del reborde decorativo inferior a la abertura
de ventilación
3/4" (1.9 cm)
