in Kurven oder auf Steigungen. Die
Lastnachregelung funktioniert nicht
bei Höchstgeschwindigkeit, da dann
keine Spannungsreserve zur Ver-
fügung steht.
Falls gewünscht, können zahlreiche
Funktionen des Decoder on board
mit einem PC über das MZS-PC-
Decoderprogrammiermodul 55045
individuell programmiert werden, so
z. B. Beschleunigung, Bremsver-
zögerung, Fahrtrichtung und vieles
andere (siehe Anleitung für Fort-
geschrittene). Diese Funktionen
können auch über das Universal-
Handy 55015 programmiert werden.
Beleuchtung
Die Beleuchtung des Modells wech-
selt mit der Fahrtrichtung. Das
Modell hat eine Mehrzweck-Steck-
dose für Flachstecker an der Führer-
hausrückwand (Abb. 3). Über die
Steckdose können Sie LGB-Wagen
mit Beleuchtung oder mit Geräusch-
elektronik an die Gleisspannung
anschließen. Dazu die Abdeckung
von der Steckdose abziehen. Sollte
die Abdeckung zu fest sitzen, diese
vorsichtig mit einem kleinen
Schraubenzieher heraushebeln. (Je-
doch nicht das äußere rechteckige
Gehäuse herausziehen.)
Dampfentwickler
Das Modell ist mit einem Dampf-
entwickler ausgestattet. Ein Fläsch-
chen mit LGB-Dampf- und Reinigungs-
flüssigkeit liegt bei. Den Schornstein
nur zur Hälfte mit der Flüssigkeit fül-
len. Wenn zu viel Flüssigkeit verwen-
det wird, kann diese nicht verdamp-
fen.
Achtung! Nur LGB-Dampf- und
Reinigungsflüssigkeit (50010) ver-
wenden. Andere Flüssigkeiten kön-
nen Ihre Lok beschädigen.
Achtung! Das Heizelement in der
Mitte des Dampfentwicklers nicht
berühren. Es ist heiß und zerbrech-
lich.
Hinweis: Der Dampfentwickler kann
“trocken” ohne Dampfflüssigkeit
betrieben werden.
Stromversorgung
Achtung! Um Sicherheit und Zu-
verlässigkeit zu gewährleisten, darf
das Modell nur mit LGB-Trafos und
Fahrreglern betrieben werden. Bei
Verwendung von anderen Trafos
wird Ihre Garantie ungültig.
Für dieses Modell einen LGB-Trafo
mit mindestens 1 A Fahrstrom ein-
setzen. Weitere Informationen über
die LGB-Trafos und Fahrregler zur
Verwendung im Haus oder im Freien
und über das Mehrzugsystem finden
Sie im LGB-Katalog.
Achtung! Nach längerer Benutzung
kann Abrieb durch mechanische Teile
entstehen, der sich in Teppichen und
anderen Materialien festsetzt. Be-
denken Sie dies beim Aufbau der
Gleise. Bei Schäden übernimmt Ernst
Paul Lehmann Patentwerk keine
Haftung.
WARTUNG
Schwierigkeitsgrade der
Wartungsarbeiten
- Einfach
- Mittel
- Fortgeschritten
Achtung! Bei unsachgemäßer Wart-
ung wird Ihre Garantie ungültig. Um
fachgerechte Reparaturleistungen zu
erhalten, wenden Sie sich an Ihren
Fachhändler oder an die LGB-
Service-Abteilung (siehe
Autorisierter
Service
).
4 53
DAS MODELL
Dieses detaillierte und wetterfeste
Modell ist reichhaltig ausgestattet:
- werkseitig eingebauter MZS-
Decoder on board für analog und
digital
- Führerstandstüren zum Öffnen
- Rauchkammertür zum Öffnen
- vierstufiger Betriebsartenschalter
- gekapseltes Getriebe mit siebenpo-
ligem Bühler-Motor
- drei angetriebene Achsen
- ein Haftreifen
- acht Stromabnehmer
- Spannungsbegrenzungs-System
- Dampfentwickler
- automatisch in Fahrtrichtung wech-
selnde Beleuchtung
- Mehrzweck-Steckdose mit
Sicherung
- Länge: 410 mm
- Gewicht: 3180 g
DAS LGB-PROGRAMM
Zum Einsatz mit diesem Modell
schlagen wir folgende LGB-Artikel
vor:
- 30730 DR-Personenwagen
2. Klasse, 900-454
- 31710 DR-Personen-/Gepäckwagen,
902-304
- 40220 DR-Bettgestellwagen,
99-03-38
- 40520 DR-Gepäckwagen, 905-150
- 42413 Schotterwagen "Silberhütte"
- 46354 DR-Güterwagen, 99-02-02
- 65000 Europäisches Dampf
Sound-Modul
- 65011 Standgeräusch-Stromver-
sorgung
Informationen über das komplette
LGB-Programm finden Sie im LGB-
Katalog.
BEDIENUNG
Betriebsarten
Das Modell hat einen vierstufigen
Betriebsarten-Schalter im Führer-
stand (Abb. 1, 2):
Position 0: Stromlos abgestellt
Position 1: Beleuchtung und Dampf-
entwickler eingeschaltet
Position 2: Lokmotor, Dampfentwickl-
er und Beleuchtung ein-
geschaltet
Position 3: Wie Position 2 (werksei-
tige Einstellung bei Aus-
lieferung)
Achtung! Nicht mehrere Triebfahr-
zeuge mit unterschiedlichem Anfahr-
verhalten zusammenkuppeln, da dies
zu Getriebeschäden führen kann.
Mehrzugsystem
Das Modell ist bereits werkseitig mit
Decoder on board für das LGB-
Mehrzugsystem ausgerüstet. Es
kann unverändert auf herkömmli-
chen analogen Anlagen oder mit dem
digitalen Mehrzugsystem eingesetzt
werden. Zum Einsatz mit dem LGB-
Mehrzugsystem ist das Modell auf
Lokadresse 03 programmiert.
Informationen zum Programmieren
der Lokadresse finden Sie in den
Anleitungen der einzelnen MZS-
Regler.
Beim Betrieb mit dem Mehrzug-
system können Funktionen der Lok
ferngesteuert werden. Über die Be-
leuchtungstaste (“9” bei Handys)
wird die Lokbeleuchtung ein- und
ausgeschaltet. Über die Funktions-
taste 7 läßt sich der Dampfentwickler
aus- und einschalten.
Beim Betrieb mit dem Mehrzug-
system verfügt die Lok über eine
Lastnachregelung: Die Motordreh-
zahl (und damit unter normalen
Bedingungen die Geschwindigkeit)
wird konstant gehalten, auch wenn
sich die Belastung der Lok ändert, z. B.
1

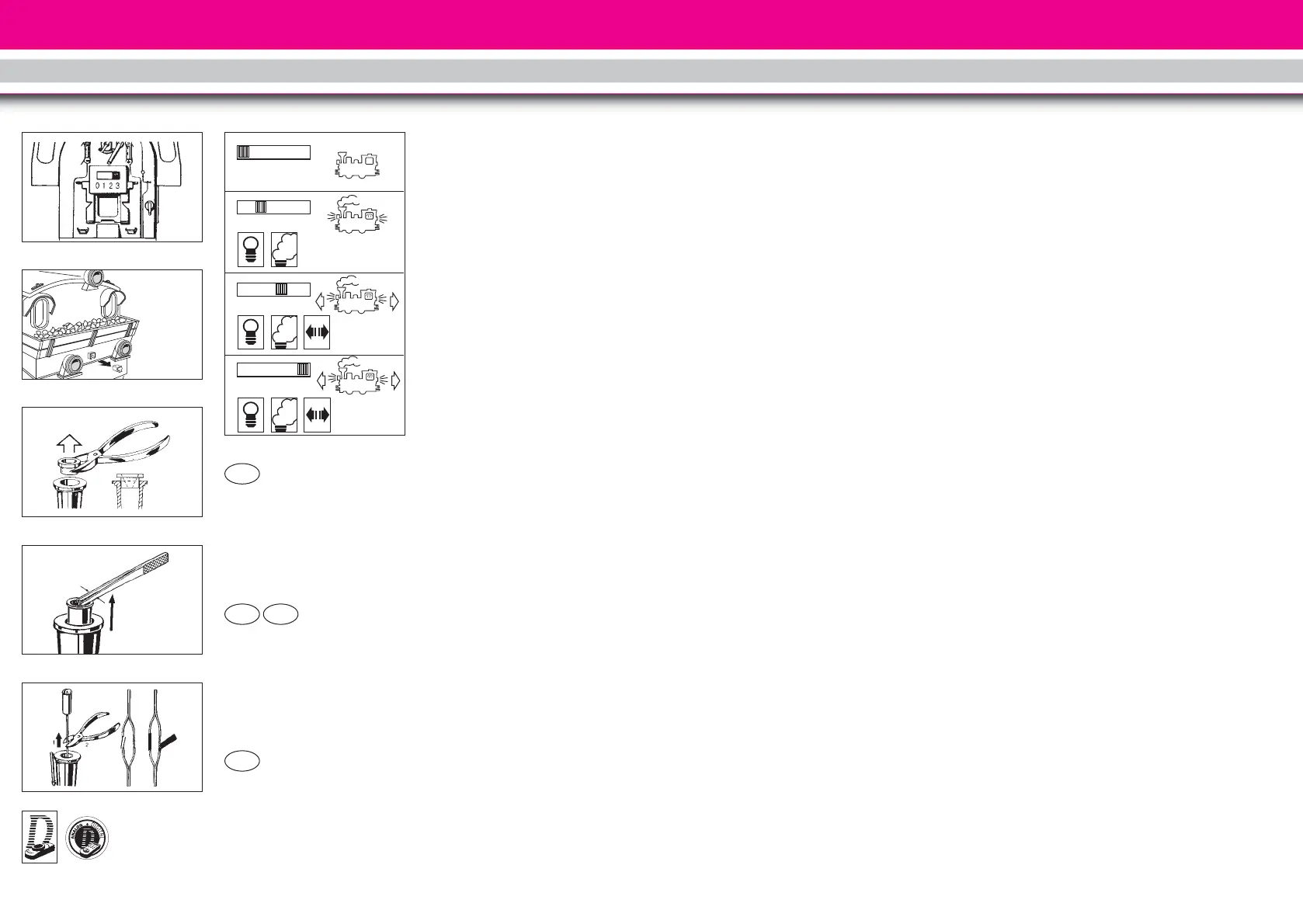

Abb. 1: Betriebsartenschalter
Abb. 2: Schalter-Piktogramm
Abb. 3: Mehrzweck-Steckdose
Abb. 4: Dampfentwickler
Entfernen der Sicherheits-
abdeckung
Abb. 5/6: Ausbau des Dampferzeugers
Fig. 1: Power control switch
Fig. 2: Sound control switch
Fig. 3: Multi-purpose socket
Fig. 4: Smoke generator
Removing the safety cover to the
smoke stack
Fig. 5/6: Removing the old smoke generator
Fig. 1: Sélecteur de fonctions
Fig. 2: Pictogramme interrupteur
Fig. 3: Douille à usages multiples
Fig. 4: Générateur de fumée
Enlèvement de la plaque de recou-
vrement dans la cheminée
Fig. 5/6: Enlever le vieux générateur de fumée
