TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
9

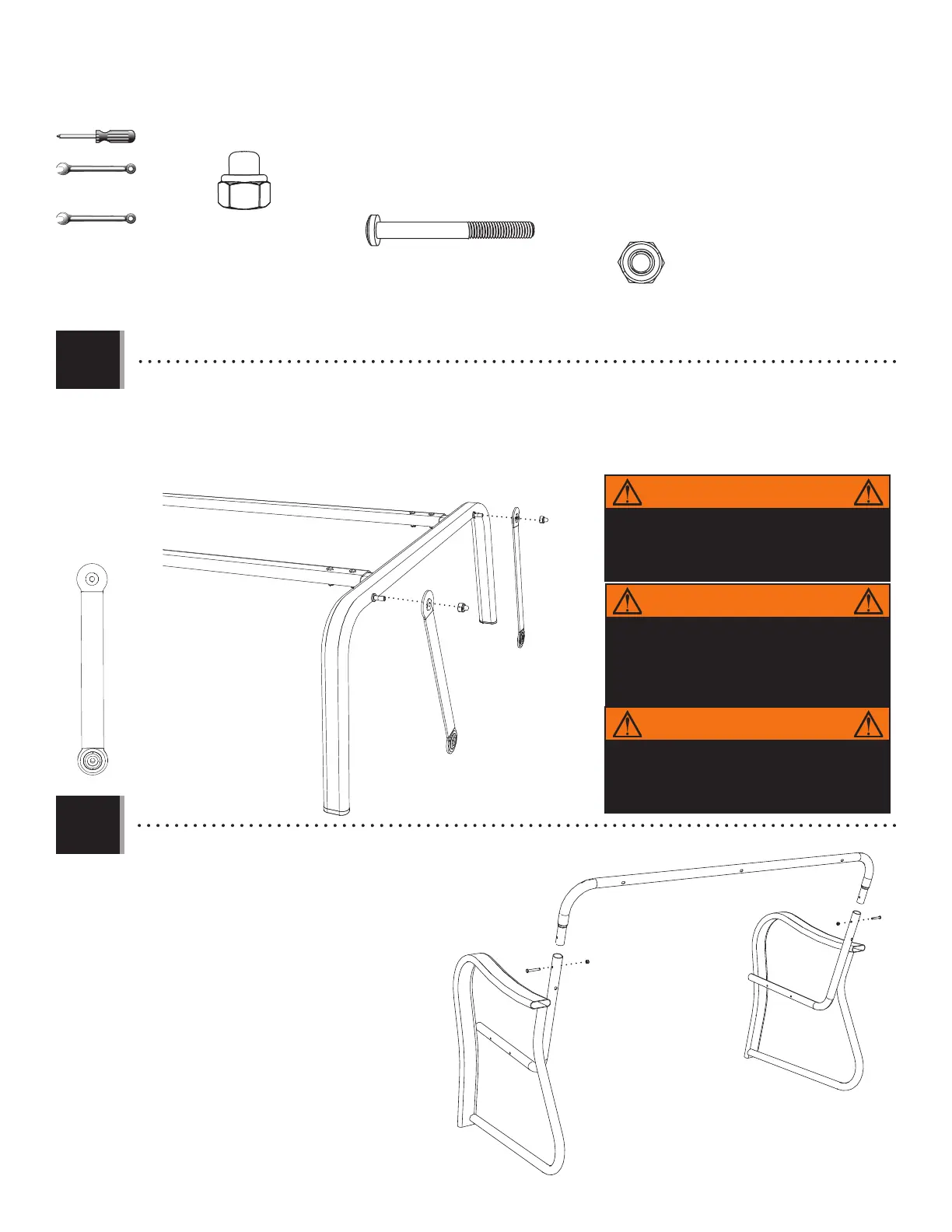

• Secure the Back Cross Support (BAY) to the Right
and Left Arms (BAW and BAX) using the hardware
shown.
• Attacher le support transversal du dossier (BAY) aux
accoudoirs droit et gauche (BAW et BAX) à l’aide de la
quincaillerie indiquée.
• Sujetar el soporte transversal del respaldo (BAY) a
los brazos derecho e izquierdo (BAW y BAX) usando el
herraje indicado.
1.3
1.2
u SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
ADVERTENCIA
No apretar demasiado la Tuerca ciega. Si el
extremo del Perno extiende por el plástico, llame
a nuestro Departemento de servicios a clientes.
Hilos expuestos podrían causar lesiones graves.
Ne pas serrer excessivement l’Écrou à chape. Si
l’extrémité du Boulon passe à travers du chapeau
en plastique, veuillez appeler notre Service
clientèle. Si le fi letage exposé peut causer des
blessures graves.
WARNING
Do not overtighten the Cap Nut. If the end of
the Bolt breaks through the plastic cap, call our
Customer Service Department. Exposed threads
on the end of the Bolt may cause serious injuries.
• Orient the Bearing Arms (BAV) so they angle away from the Legs when attached. Connect the Bearing Arms using
the hardware shown. Complete for both Legs.
• Orienter les bras de support (BAV) afin qu’ils se courbent loin des pieds lorsqu’ils sont attachés. Attachez-les à l’aide
de la quincaillerie indiquée. Faites cette étape pour les deux pieds.
• Orientar los brazos de soporte (BAV) de manera que curveen lejos de las batas cuando están sujetados. Sujételos
usando el herraje indicado. Haga este paso para ambas patas.
BAM
BAM
BAV
BAV
BAM (x4)
BAY
BAW
BAX
BCF (x2)
BCF
BCF
BAN (x2)
BAN
BAN
• Bottom (Towards the outside)
• Inférieur (vers l’extérieur)
• Inferior (hacia afuera)
• Top (Towards the outside)
• Supérieur (vers l’extérieur)
• Superior (hacia afuera)
BAV (x4)
10 mm
5/16 in/po
(8 mm)
