Lifetime 290633 - Page 16

16
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
DWT
DWS
DWS
DWU
DWU
DWU
DWU
6
ASI (x5) AAN (x5)
AAN
AAN
AAN
AAN
ASI
ASI
ASI
ASI
1.2

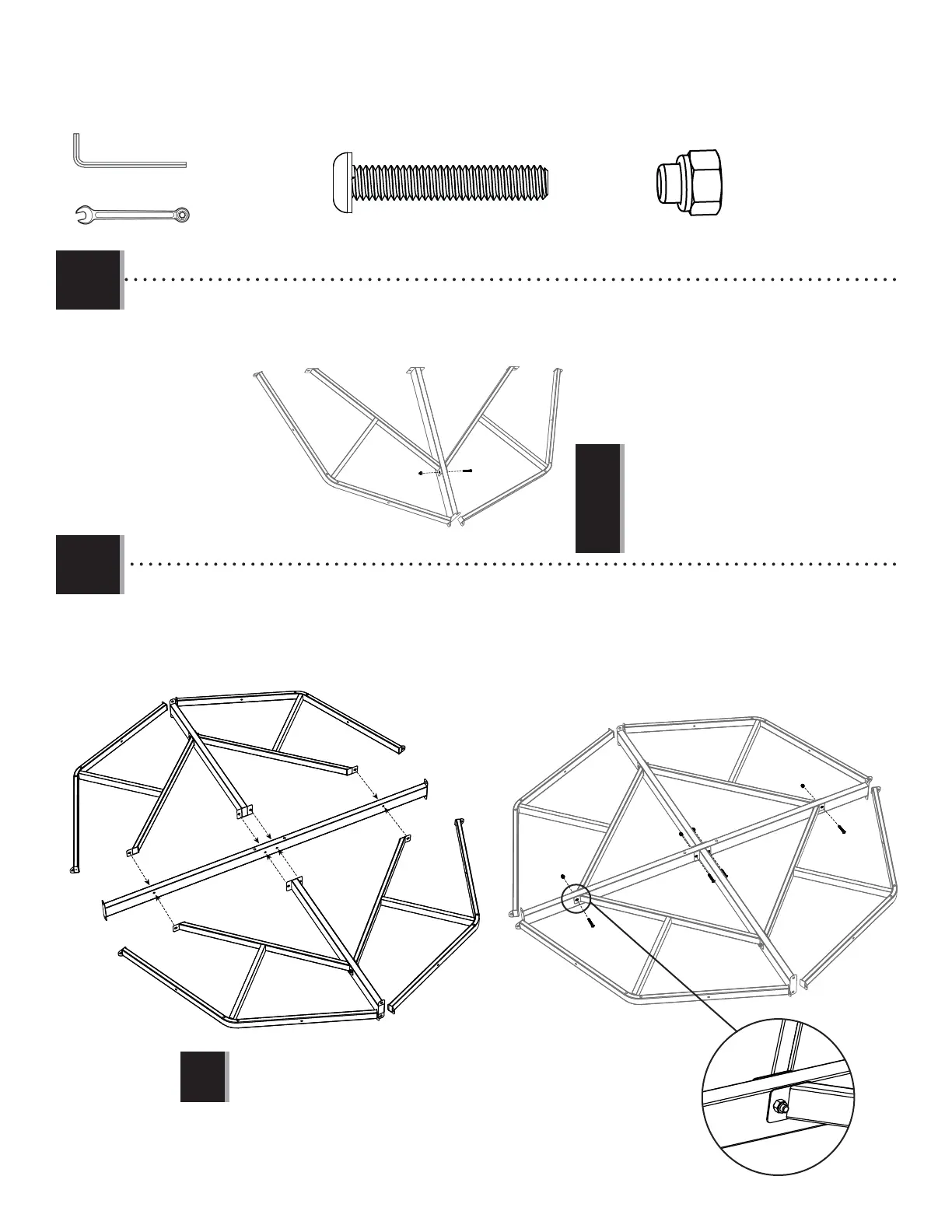

• Repeat step 1.1 to attach the remaining two Angled Supports (DWU) to the second Small Support Tube (DWS).
• Répéter l’étape 1.1 pour attacher les deux supports angulaires (DWU) restants au deuxième petit tube de support (DWS).
• Repitir el paso 1.1 para conectar los dos soportes angulares (DWU) restantes al segundo tubo de soporte pequeño (DWS).
1/2 in/po (≈13 mm)
1.3
• The holes shown below on the Main Deck Support (DWT) should be oriented so they are closer to the top edge of the
Tube.
• Orienter le support principal de la plate-forme (DWT) de sorte que les trous (illustrés en bas) soient plus proche du
bord supérieur du tube.
• Los orifi cios que se muestran a continuación en el soporte de la cubierta principal (DWT) deben orientarse de tal
manera que estén más cerca del borde superior del tubo.
• The dimpled holes on the Angled Supports (DWU) face downward.
• Orienter les trous cabossés sur les supports angulaires (DWU) vers le bas.
• Orientar los orifi cios hundidos de los soportes angulares (DWU) boca abajo.
!
AAN ASI
• The dimpled holes on the Angled Supports (DWU)
face downward.
• Orienter les trous cabossés sur les supports
angulaires (DWU) vers le bas.
• Orientar los orifi cios hundidos de los soportes
angulares (DWU) boca abajo.
!
3/16 in/po (≈5 mm)
(2)
(2)
