TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

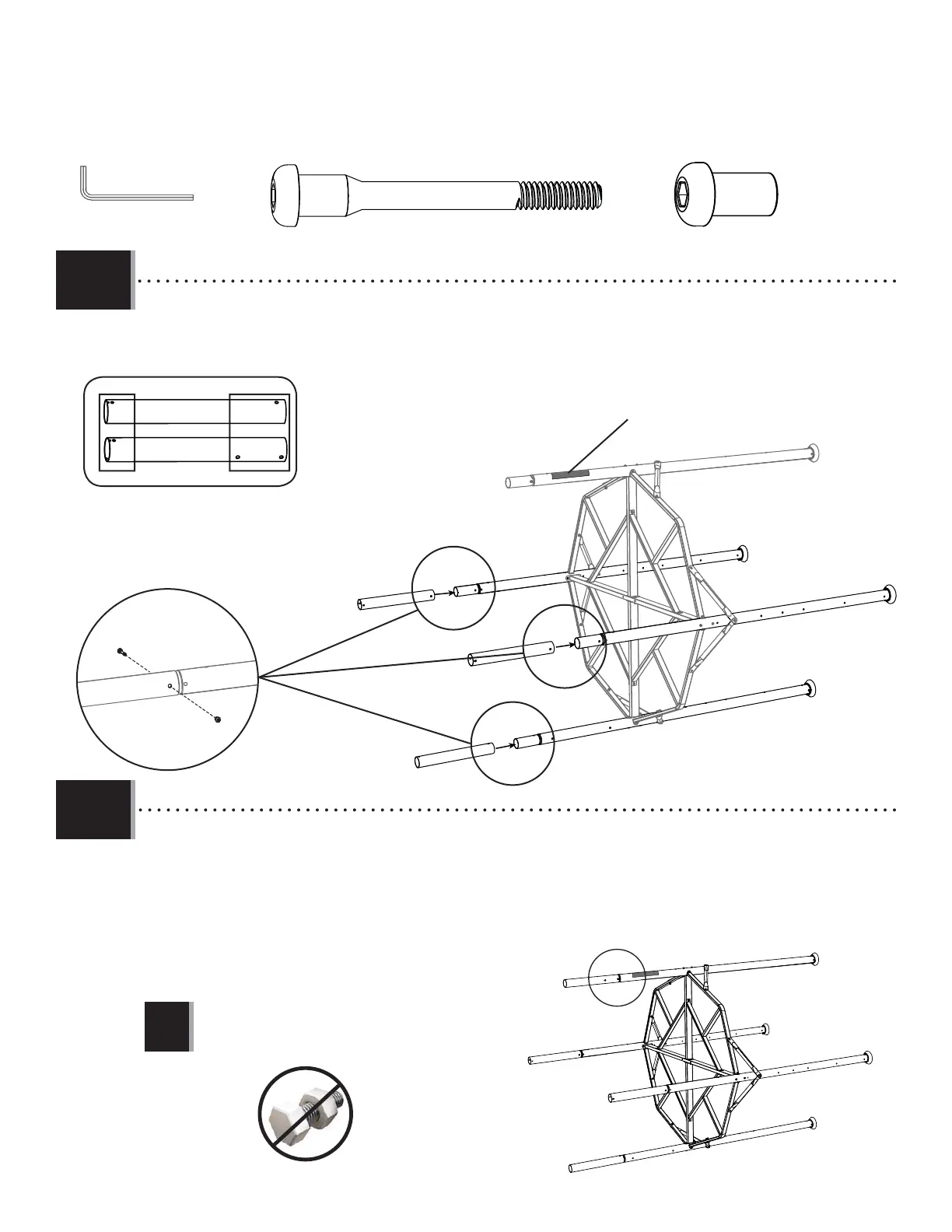

• Place the Swing-Support Tower Extension (EML) onto the Swing-Support Tower Pole (DXB), but do no not secure this
Extension to the Pole yet.
• Mettre le rallonge de tour pour le support des balançoires (EML) sur le poteau de tour pour le support des balançoires (DXB),
mais ne attachez pas encore ce rallonge au poteau.
• Colocar la extensión de la torre de soporte del columpio (EML) en el poste de la torre de soporte del columpio (DXB), mas
no fi je esta extensión al poste todavía.
DXZ
BTS
EMM
EML
EMM
EMM
EMM
DWY
DWY
DWY
BTS (x3)
DXZ (x3)
1.15
• Secure the Tower Extensions (EMM) to the Tower Poles (DWY) with the hardware shown.
• Attacher les rallonges de tour (EMM) aux poteaux du tour (DWY) en utilisant la quincaillerie indiquée.
• Sujetar las extensiones de la torre (EMM) a los postes de la torre (DWY) con el herraje indicado.
Warning Sticker
Autocollant d’avertissement
Etiqueta adhesiva de advertencia
DXB
EML
1.16
• No hardware is used for this step.
• Aucune quincaillerie est utilisée dans cette étape.
• No se usa ningún herraje en este paso.
!
(2)
3/16 in/po (≈5 mm)
