27
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
DXZ
DXZ
DXE
BTS
BTS
BTS (x2)
DXZ (x2)
DWR
DWR
DWR
DWR
DWR

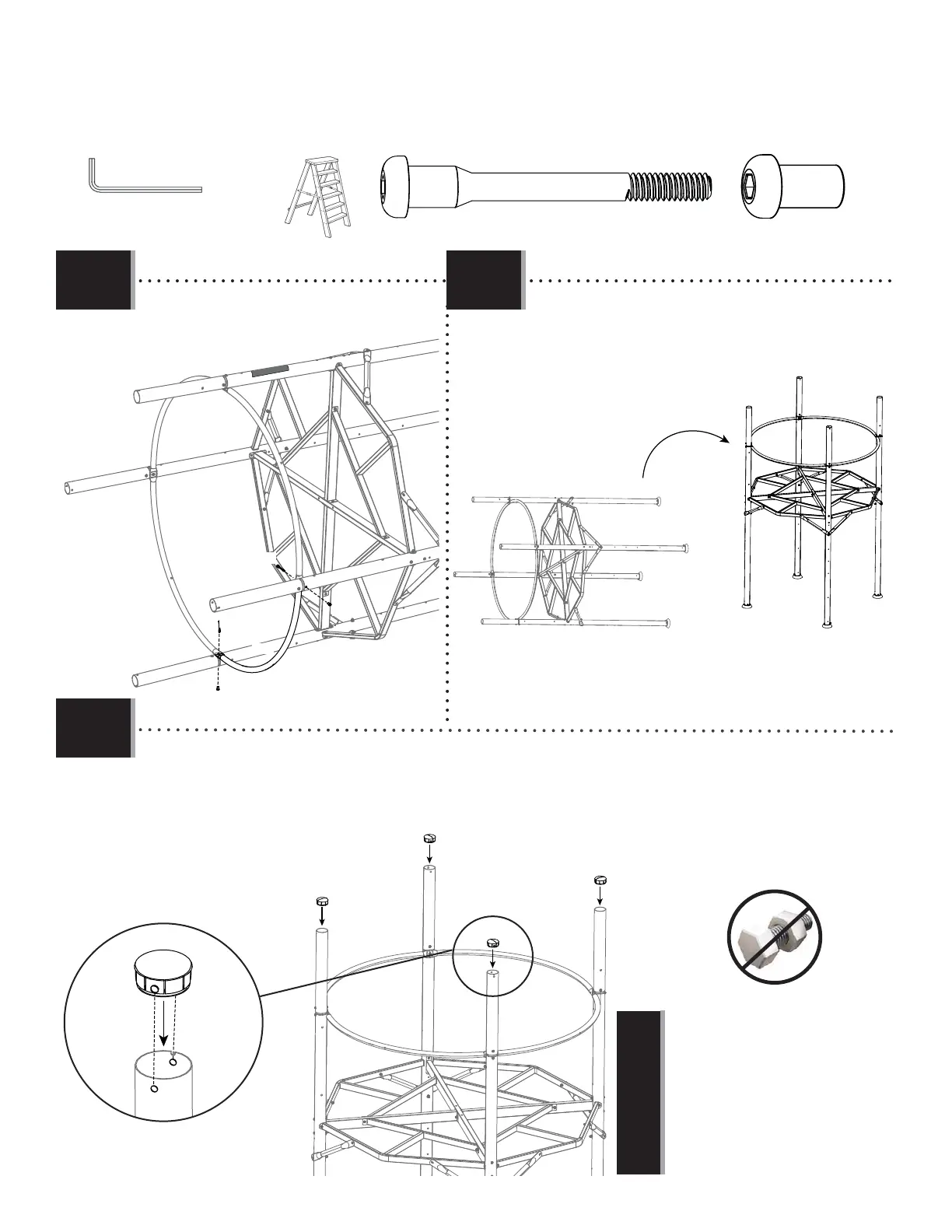

• Align the holes in the Pole Caps (DWR) with the holes in the Tower Poles, and insert the Caps.
• Aligner les trous dans les capuchons supérieurs (DWR) avec ceux dans l’extrémités des poteaux de support de la
tour, et insérer les capuchons.
• Alinear los orifi cios en las tapas de los postes (DWR) con los orifi cios en los postes de la torre, e insertar las tapas.
1.19
1.21
1.20
• No hardware is used in this step. The Pole
Caps will be secured to the Poles later in
the assembly.
• Aucune quincaillerie est utilisée dans
cette étape. S’attachent bien les
capuchons plus tard.
• No se utiliza ningún herraje en este paso.
Se fi jan las tapas de los postes a los
postes más tarde en el ensamble.
!
(2)
3/16 in/po (≈5 mm)
(1)
