67
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
ARN
ARN
ARN
ARN
DZZ
DZY
ENG
ENG
ENG
ENG
ENG
ENG
ENG
ENG
AAN
AAN
AAN
AAN

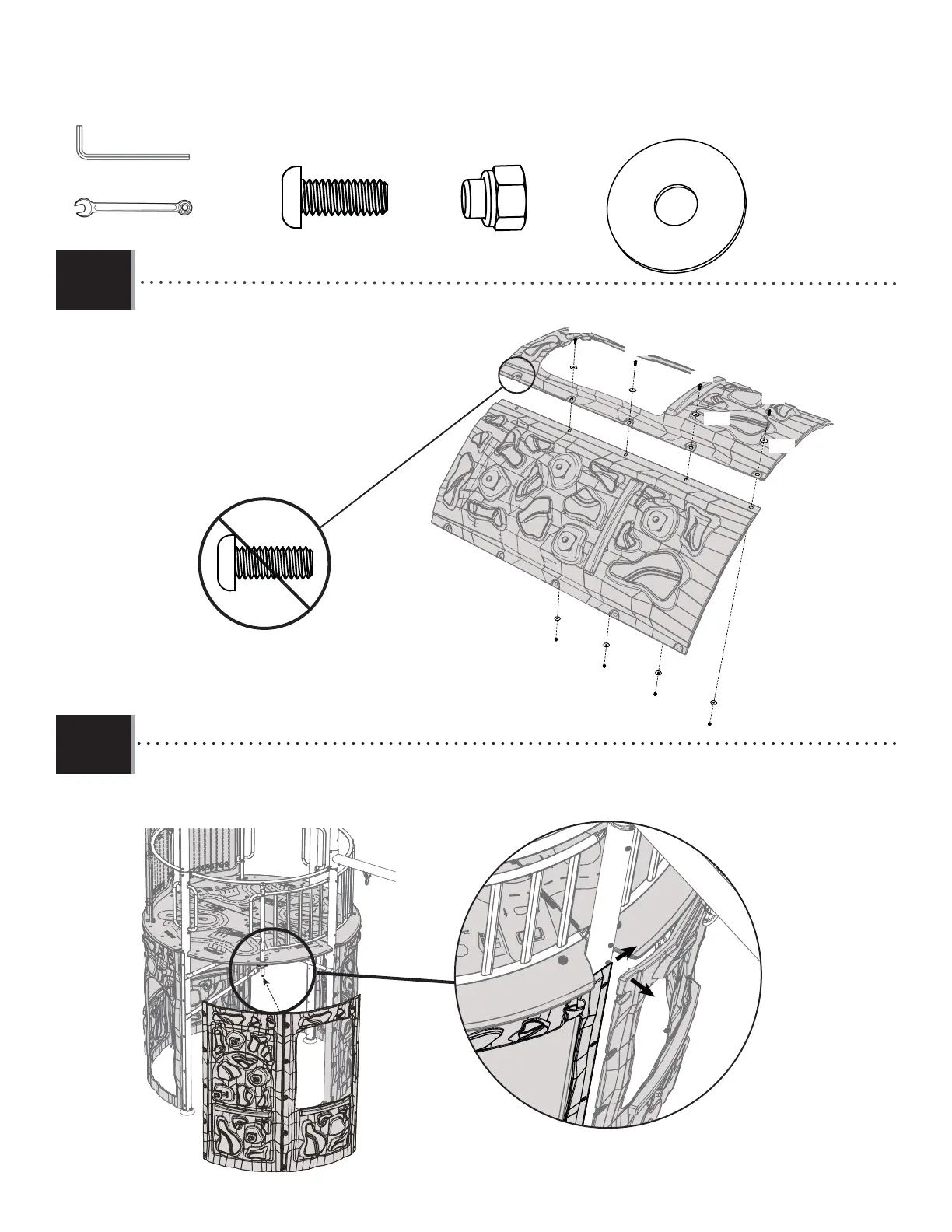

• Do not insert a bolt in this location until
instructed.
• Ne pas insérer de boulon dans cet
endroit avant d’y être invité.
• No insertar un perno en esta ubicación
hasta que le indique.
5.11
5.12
AAN (x4)
ENG (x8)
ARN (x4)
• Slide the right side of the Wall Assembly underneath the Wall Assembly to the right.
• Faire glisser le côté droit de l’assemblage des murs sous l’assemblage des murs à droite.
• Deslizar el borde derecho del ensamble del muro debajo el ensamble del muro a la derecha.
1/2 in/po (≈13 mm)
3/16 in/po (≈5 mm)
(1)
(1)
