TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
6.11

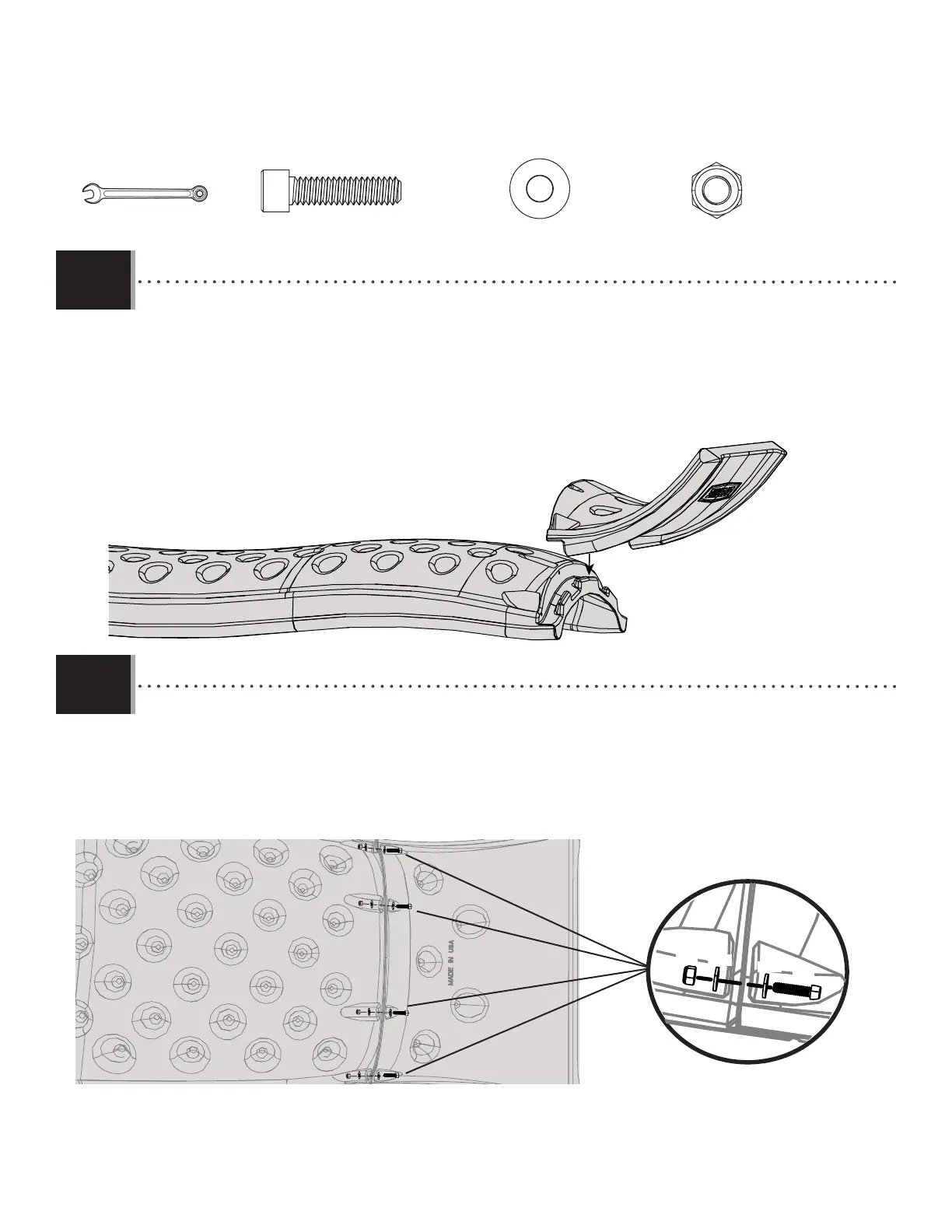

• Place the Slide parts upside-down. Slide the Lower Slide Section (FHV) onto the Upper Slide Section (FHU) until they
align in place.
• Placer les pièces du toboggan à l’envers. Faire glisser la section inférieure du toboggan (FHV) sur la section
supérieure du toboggan (FHU) jusqu’a l’alignement.
• Colocar las piezas del tobogán boca abajo. Deslizar la sección Inferior del tobogán (FHV) hacia la sección superior
del tobogán (FHU) hasta que se alineen en su lugar.
FHU
FHV
6.12
• Secure the Slide parts with the hardware indicated.
• Fixer les pièces du toboggan avec la quincaillerie indiquée.
• Fijar las piezas del tobogán con el herraje indicado.
FEH
CLM
CLM
AZP
FEH (x4)
AZP (x4)
7/16 in/po (≈11 mm)
(2)
CLM (x8)
