TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
6
7.2

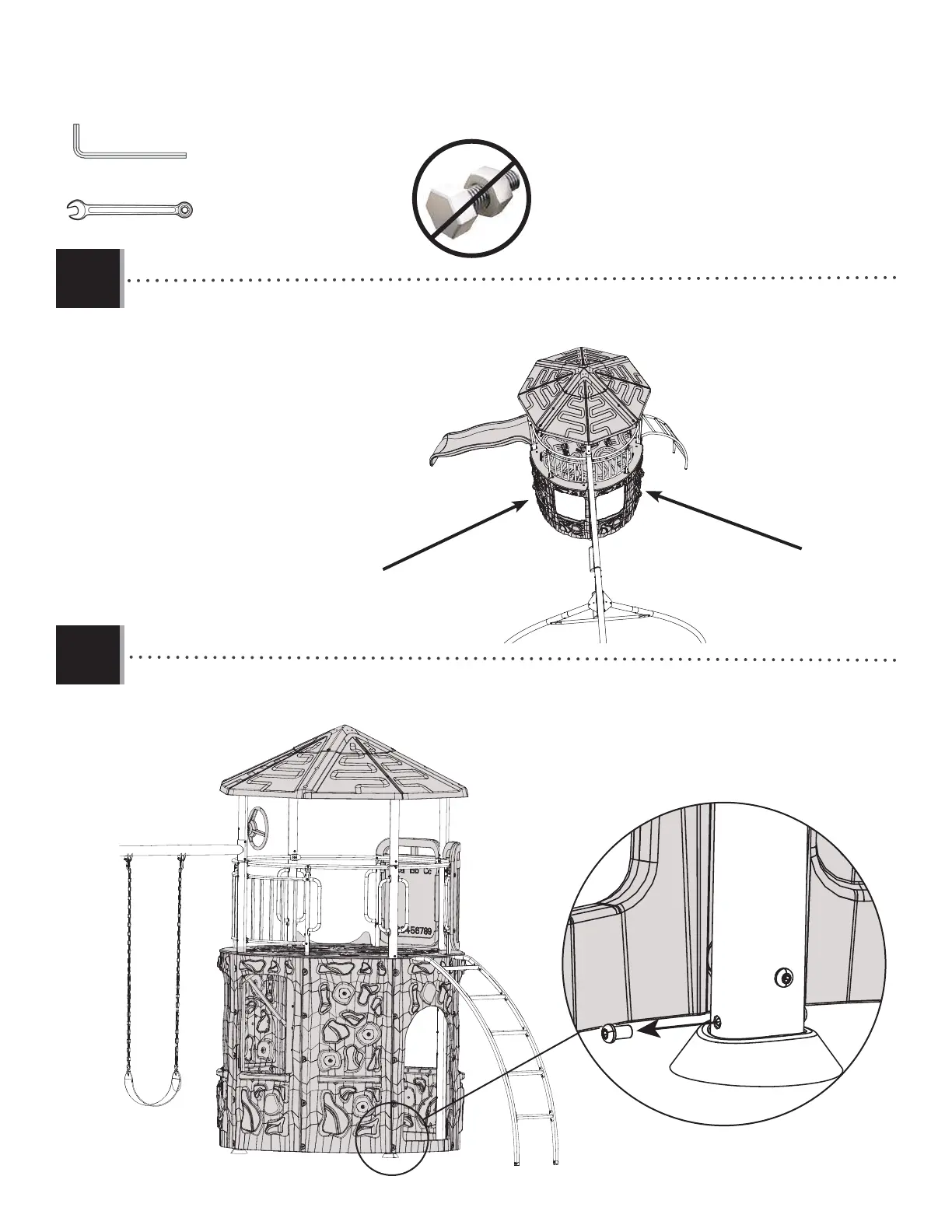

• Unscrew the Barrel Nut (BTS) on the indicated Tower Pole Leg (DXY).
• Dévisser l’écrou borgne (BTS) du pied du poteau de tour (DXY) indiqué.
• Desenroscar la tuerca de tambor (BTS) en la pata del poste de la torre (DXY) indicada.
Interior View / Vue intérieure / Vista interior
DXY
BTS
7.1
• Locate the two Tower Pole Legs (DXY) shown here.
• Repérer les deux pied de poteau de la tournée (DXY)
montré ici.
• Localizar las dos patas del poste de la torre (DXY) que
se muestran aquí.
3/16 in/po (≈5 mm)
(2)
1/2 in/po (≈13 mm)
(1)
