TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.2
5.4
5.3
ADW
ADW
AEE
AEE

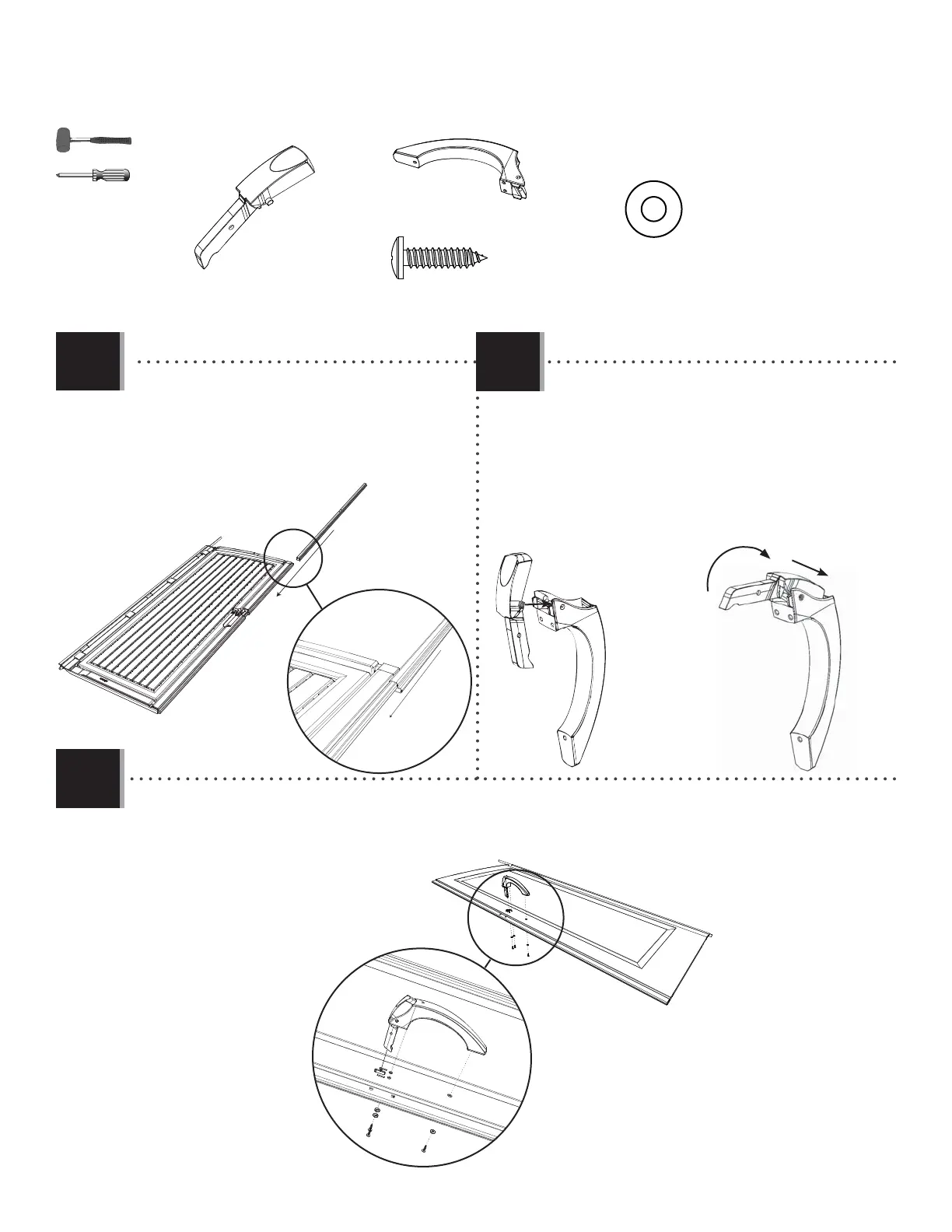

• Attach the Handle using the hardware included.
• Attachez la poignée à l’aide de la quincaillerie incluse.
• Sujete el picaporte usando el herraje incluido.
• Slide the Door End Channel (BLH) over the edge of
the Door as shown.
• Faites glisser le canal de la porte (BLH) sur le bord
de la porte comme illustré.
• Deslice el canal para el borde de la puerta (BLH) sobre
el borde de la puerta como se muestra.
BLH
BLH
AIK
• Slide the Thumb Lever (AIO) down into the grooves
in the Door Handle (AIK) until the nubs fi t into the
holes.
• Glissez le levier poussoir (AIO) dans les rainures de
la poignée (AIK) jusqu’à ce que les petites bosses se
fi xent dans les trous.
• Deslice la palanca de pulgar (AIO) en las ranuras del
picaporte (AIK) hasta que los nudos se encajen en
los agujeros.
AIO
AIK (x2)
AIO (x2)
AEE (x6)
ADW (x6)
