66
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)
Alignment nub
Petite bosse d’alignement
Bulto de alineamiento

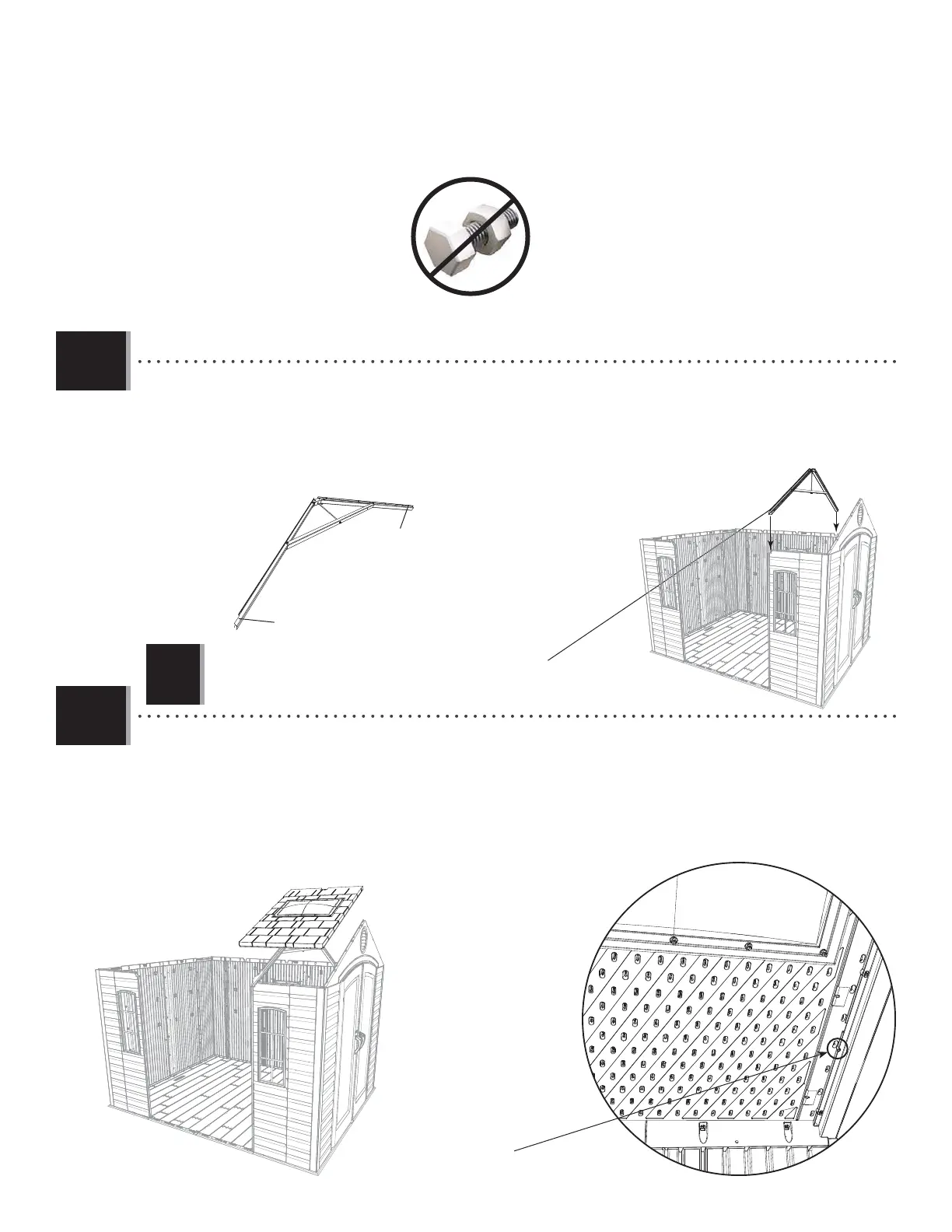

• Set the Roof Panel with Skylight (AHB) down onto the Wall Panel, Gable, and Truss. The groove at the bottom of the
Roof Panel sets over the top of the Wall Panel. Ensure the alignment nub fi ts into the notch in the Truss.
• Mettez le panneau de toit avec lucarne (AHB) dans le panneau mural, le pignon, et la ferme. Mettez la rainure au bord
inférieur du panneau de toit sur la partie supérieure du panneau mural. Mettez la petite bosse d’alignement dans
l’encoche de la ferme.
• Coloque el panel de tejado con tragaluz (AHB) en el panel de pared, la fachada, y la cercha. Coloque la ranura a lo
largo del borde inferior del panel de tejado sobre la parte superior del panel de pared. Encaje el bulto de alin-
eamiento en la muesca en la cercha.
10.5
10.6
• Place a Side Truss into the notches on the rear Wall Panel and Right Front Window Wall Panel. While another
adult holds this in place, continue to the next step.
• Mettez une ferme latérale dans les encoches sur le panneau mural arrière et le panneau mural avant droit pour la
fenêtre. Pendant qu’un autre adulte soutient la ferme en place, continuez à la prochaine étape.
• Coloque una cercha lateral en las muescas en el panel mural trasero y el panel mural delantero derecho para la
ventana. Mientras que otro adulto mantenga la cercha en su lugar, siga al próximo paso.
Note: The notched end goes towards the front of the shed.
Remarque : L’extrémité encochée va vers la partie avant de l’abri.
Nota: El extremo muescado va hacia la parte delantera de la caseta.
!
Notch / Encoche / Muesca
No notch / Sans encoche / Sin muesca
AHB
