TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

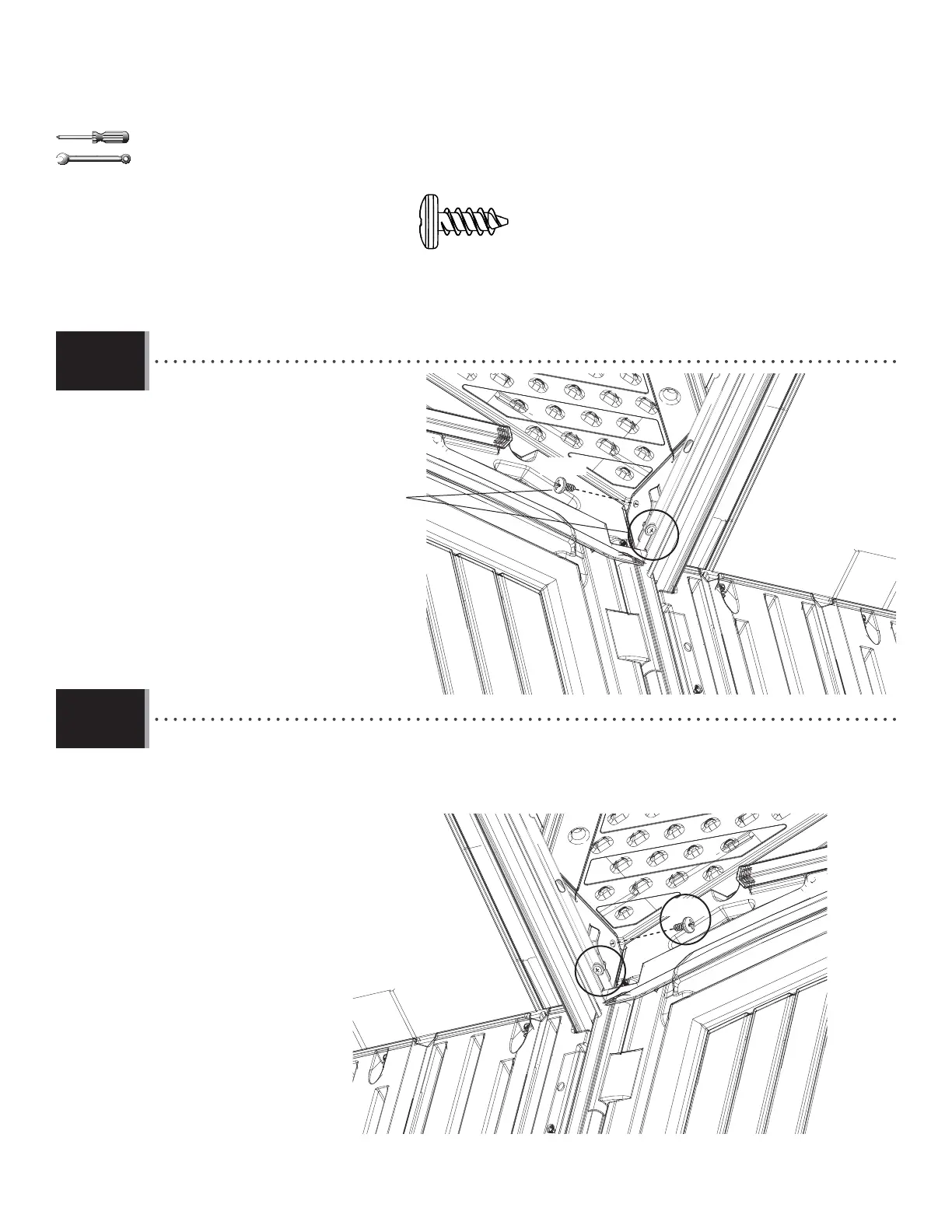

• Secure the Drainiage Plate from
step 10.16 to the Roof at the location
shown. Tighten the Nut on the Drainage
Plate now.
• Attachez la plaque de drainage des
étapes 10.16 au toit à l’emplacement
indiqué. Serrez l’écrou dans la plaque de
drainage.
• Sujete la placa de drenaje de los
pasos 10.16 al tejado a la ubicación
indicada. Apriete la tuerca en la placa de
drenaje ahora.
ADZ
ADZ
10.22
10.23
• Repeat the last step for the right Drainage Plate.
• Répétez l’étape précédente pour la plaque de drainage droite.
• Repita el paso anterior para la placa de drenaje derecha.
3/8 in/po
(10 mm)
ADZ (x2)
