21
2.7
2.8
DCV
DDC
DDC

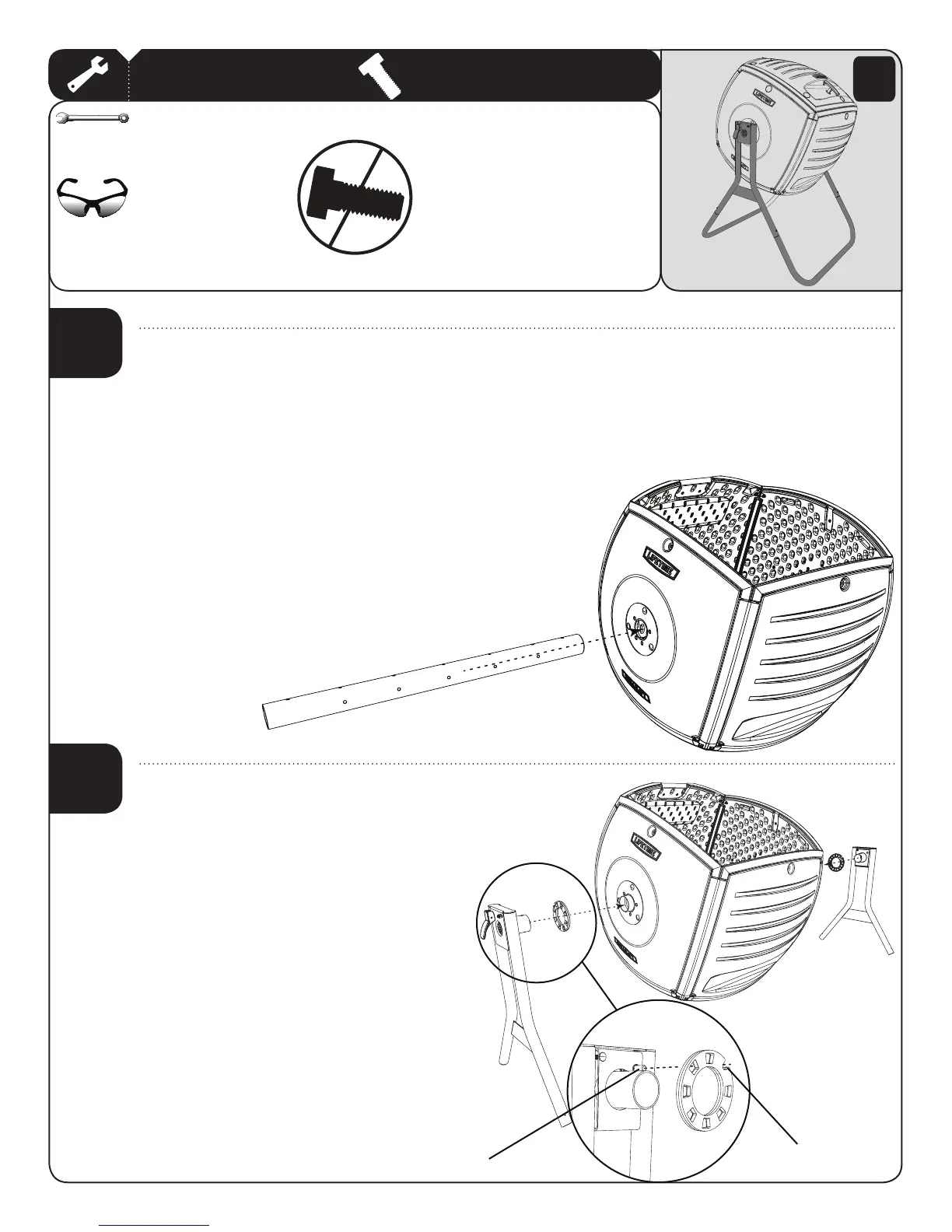

• Slide an Aeration Tube (DCV) into the Drum as shown.
• Deslice el Tubo de aireación (DCV) dentro del Barril como se muestra.
• Faites glisser le Tube d’aération (DCV) à travers le Bac comme illustré.
• Slide a Drum Spacer (DDC) and the rst Leg Assembly (from steps
2.1 - 2.5) onto the Aeration Tube as shown. Ensure the notch in the
Drum Spacer aligns with the pin of the Locking Pin Assembly.
• Deslice un Espaciador para el barril (DDC) y el primer Armado de la pata (de los
pasos 2.1 - 2.5) sobre el Tubo de aireación como se
muestra. Asegure de alinear la muesca en el Espaciador con el
pasador del Ensamble de cierre.
• Faites glisser une Pièce d’écartement pour les bacs (DDC)
et le premier Assemblage du pied (des étapes 2.1 - 2.5)
sur le Tube d’aération comme illustré. Vous assurez-vous
d’aligner l’encoche de la Pièce d’écartement avec la goupille de
l’Assemblage de verrouillage.
Notch / Muesca /
Encoche
Pin / Pasador / Goupille
2
5/16”
(7,9 mm)
To Next Page
