Lifetime 60103 - Lid Assembly Steps (2.4-2.5)

16
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

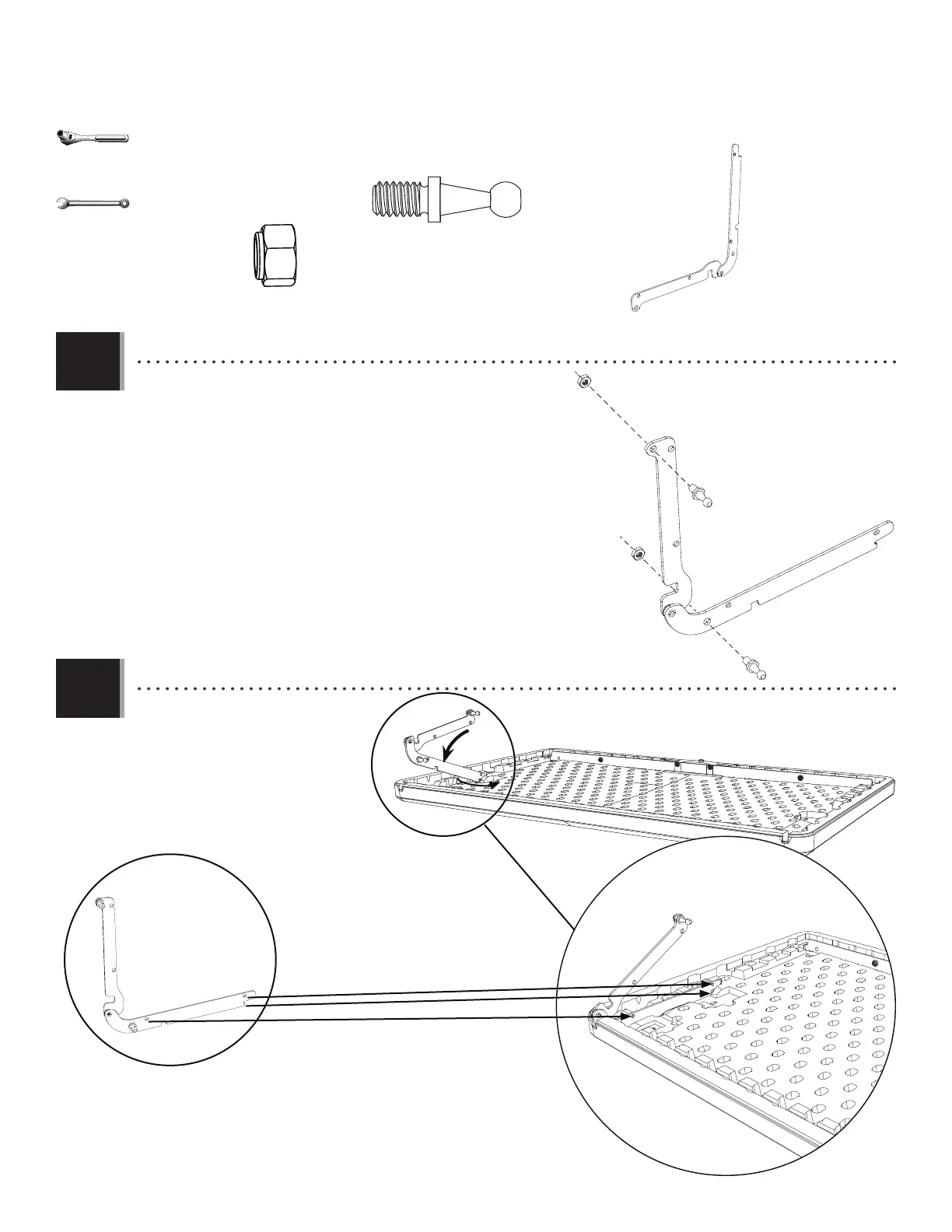

• The Hinge (BEP) goes together this way for the left side of the
Lid.
• La charnière (BEP) se monte dans cette manière pour le côté
gauche du couvercle.
• La bisagra (BEP) se monta en esta manera para el lado
izquierdo de la tapa.
• Insert the Left Hinge into the slot
and rotate it downard as shown.
• Insérez la charnière gauche
dans la fente et tournez-la vers le
bas comme illustré.
• Inserte la bisagra izquierda en la
ranura y gírela hacia abajo como
se muestra.
1/2"
(13 mm)
1/2"
(13 mm)
AAO (x2)
BET (x2)
BEP (x1)
AAO
AAO
BET
BET
BEP
2.4
2.5
