34
SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
HARDWARE IS SHOWN TO SCALE, UNLESS NOTED OTHERWISE (*) / LA QUINCAILLERIE EST ILLUSTRÉE À L’ÉCHELLE, SAUF INDICATION CONTRAIRE (*) / SE MUESTRA EL HERRAJE A ESCALA, A
MENOS QUE SE INDIQUE LO CONTRARIO (*)

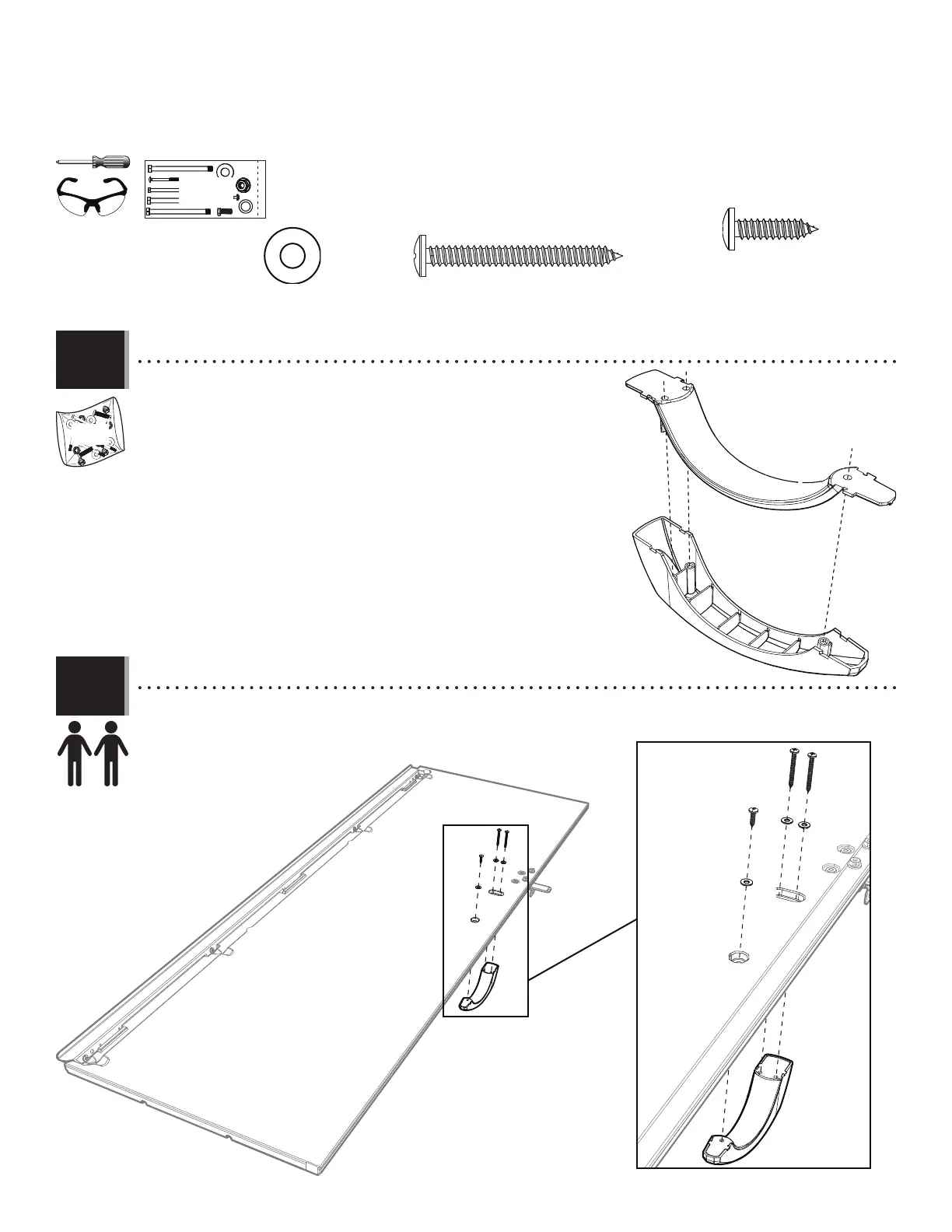

2.14
• Connect two Handle Pieces (BYS & BYR) together.
• Joigner deux pièces de la poignée (BYS et BYR) l’une l’autre.
• Conectar dos piezas del picaporte (BYS y BYR).
BYS
BYR
2.15
• Secure the Handle to the Door using the hardware indicated.
• Bien fi xer la poignée à la porte à l’aide de la quincaillerie indiquée.
• Fijar bien el picaporte à la puerta usando el herraje indicado.
BYZ
BYZ
ADW
AEE
AEE
AEE
ADW (x1)
BYZ (x2)
AEE (x3)
FGJ
GEF
To Next Page
