22
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
4.3
4.4

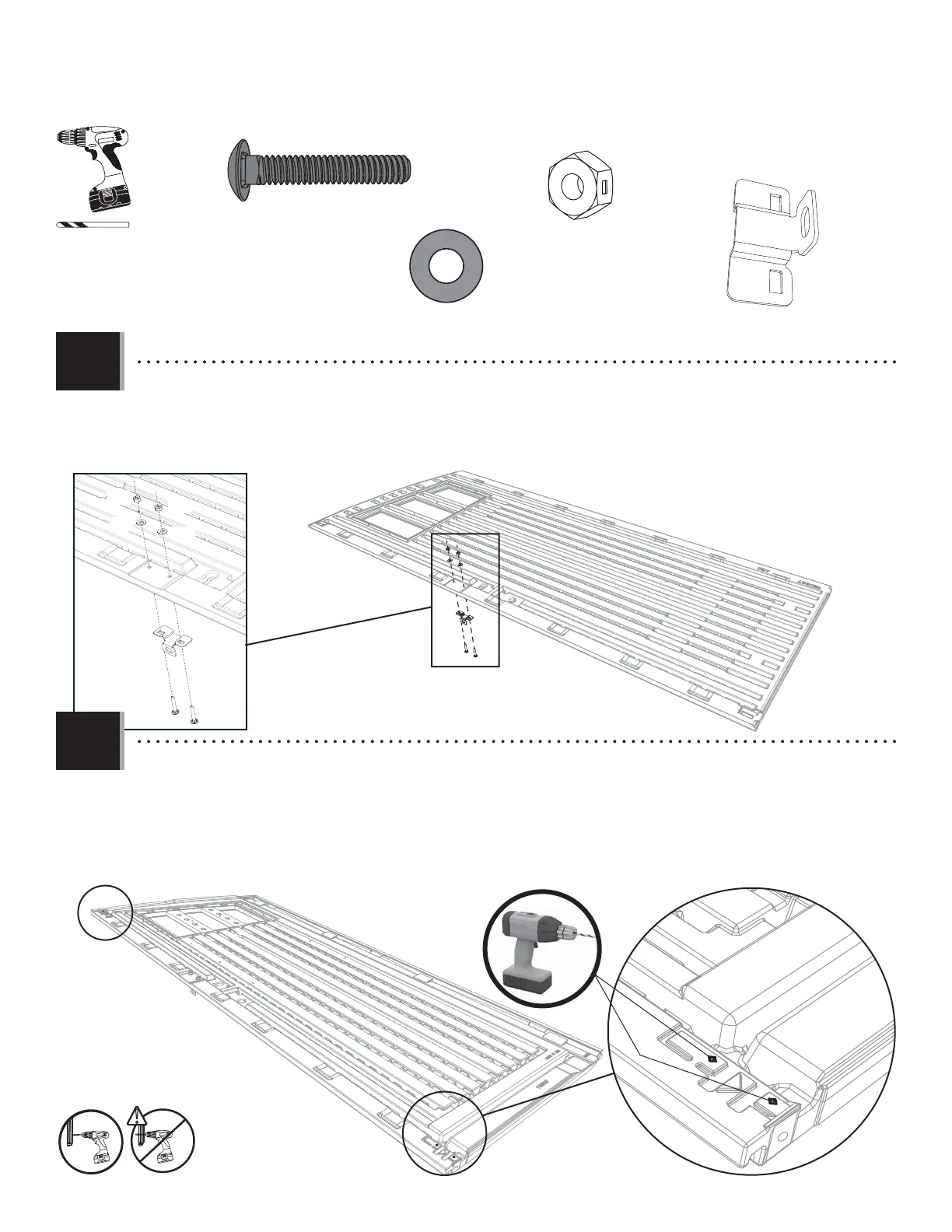

• Attach the Left Latch Bracket (EOY) to the Door using the hardware included. Tighten only by hand at this point.
• Attachez le loquet de verrouillage de gauche (EOY) à la porte en utilisant la quincaillerie incluse. Ne serrez qu’à la main pour
l’instant.
• Sujete el Soporte del pasador izquierdo (EOY) a la puerta con el herraje incluido. Apriételos sólo con la mano en este momento.
AAB (x2)
AAB
AAB
ACH (x2)
ACH
ACH
AEB (x2)
AEB
AEB
EOY (x1)
EOY
• Drill into the divots at the top and bottom of the Door and into the Tube inside but not all the way through the
Door. Use the 1/8" (3 mm) Drill Bit (ARA) included in the hardware bag.
• Percez dans les mottes situées sur le dessus et au bas de la porte dans le tube à l’intérieur mais pas
complètement à travers la porte. Utilisez une mèche de 1/8 in/po (3 mm) (ARA) incluse dans le sac de quincaillerie.
• Taladre en los hoyos en la parte superior e inferior de la puerta y por el tubo por dentro mas no atraviese la
puerta. Use la Broca de 3 mm (1/8 in) (ARA) incluida en la bolsa de herraje.
!
1/8 in/po (3 mm)
ARA (x1)
