Lifetime 60230 - Page 23

23
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
4.5
4.6
BYS
BYR

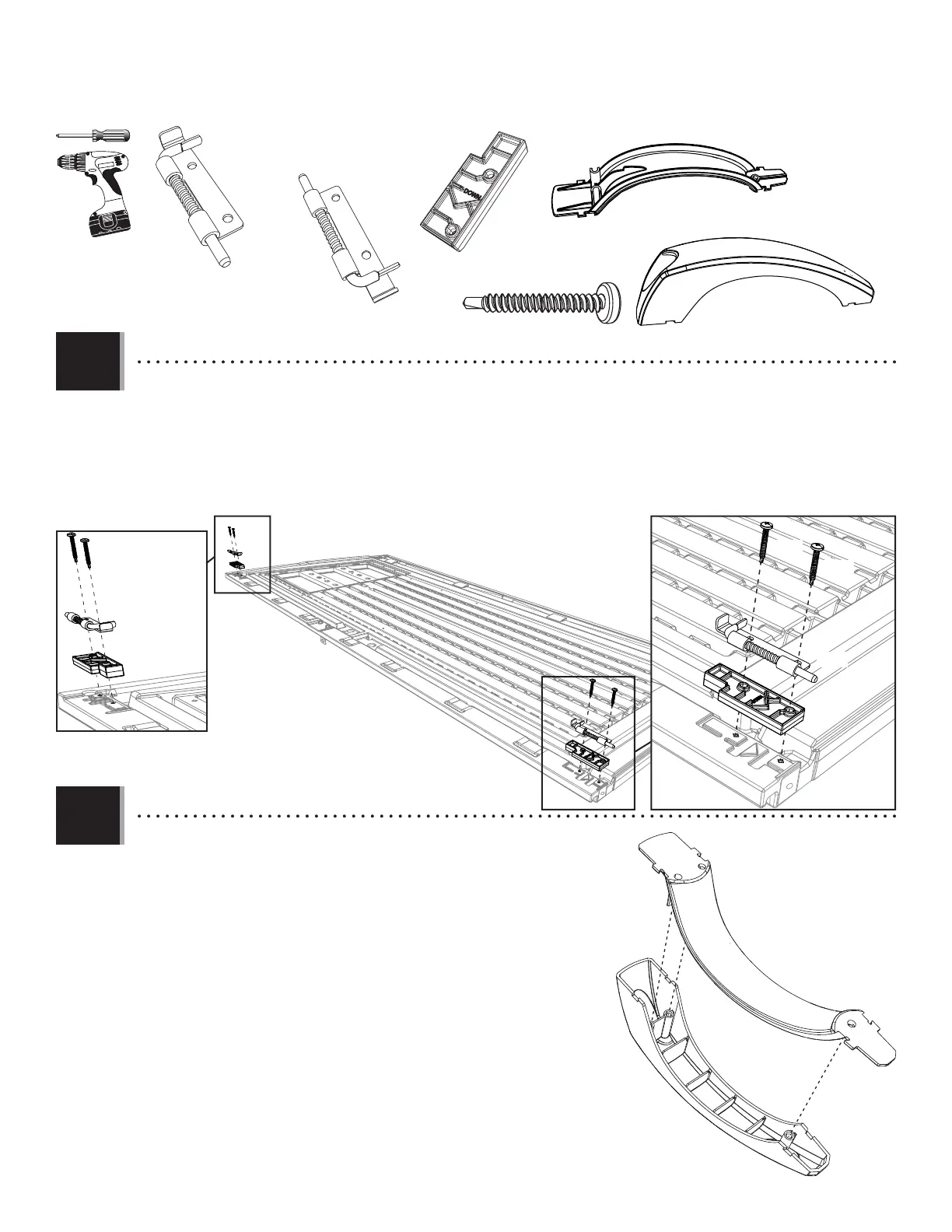

• Attach the two Handle Pieces (BYR & BYS) together as shown.
• Attachez les deux pièces de la poignée (BYR et BYS) ensemble tel qu’affi ché.
• Conecte las dos piezas de la manija (BYR y BYS) como se muestra.
• Attach the Locks (DGS & DGR) and Spacers (ENP) to the top and bottom of the Left Door. If the pins in the Locks do not
move freely, loosen the Screws (ENO) just a tad.
• Attachez les loquets (DGS et DGR) et les espaceurs (ENP) sur le dessus et le dessous de la porte de gauche. Si les tiges
dans les loquets ne se déplacent pas librement, veuillez desserrer un peu les vis (ENO).
• Sujete los pasadores (DGS y DGR) y los separadores (ENP) a la parte superior e inferior de la puerta izquierda. Si las
cerraduras no se mueven libremente, afl oje los tornillos (ENP) sólo un poquito.
DGR (x1)
DGR
ENO
ENO
ENO
DGS
DGS (x1)
ENP (x2)
ENO (x4)
ENP
ENP
Upper / Supérieur / Superior
Lower / Inférieur / Inferior
BYS (x1)
BYR (x1)
