u SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
1.15
• Secure the Roof Support to the Roof and Wall Panels using the Screws indicated. Use the two (2) Self-Drilling Screws
(CHK) to secure the Support to the Square Tubes inside the Wall Panels. The Screws (ADZ) go on the ends.
• Fixez le support de toit aux panneau de toit et panneaux muraux en utilisant les vis indiquées. Employez les vis
autotaraudeuses (CHK) pour fixer le support aux tubes carrés dedans les panneaux muraux. Les vis (ADZ) vont aux extrémités.
• Fije el soporte de techo a los paneles murales y panel de techo usando los tornillos indicados. Use los tornillos auto-
roscantes (CHK) para fijar el soporte a los tubos cuadrados dentro de los paneles murales. Los tornillos (ADZ) van a los extremos.
ADV (x6)
ADV
ADV ADV
ADV
ADV
ADV
ADZ
ADZ
CHK
CHK

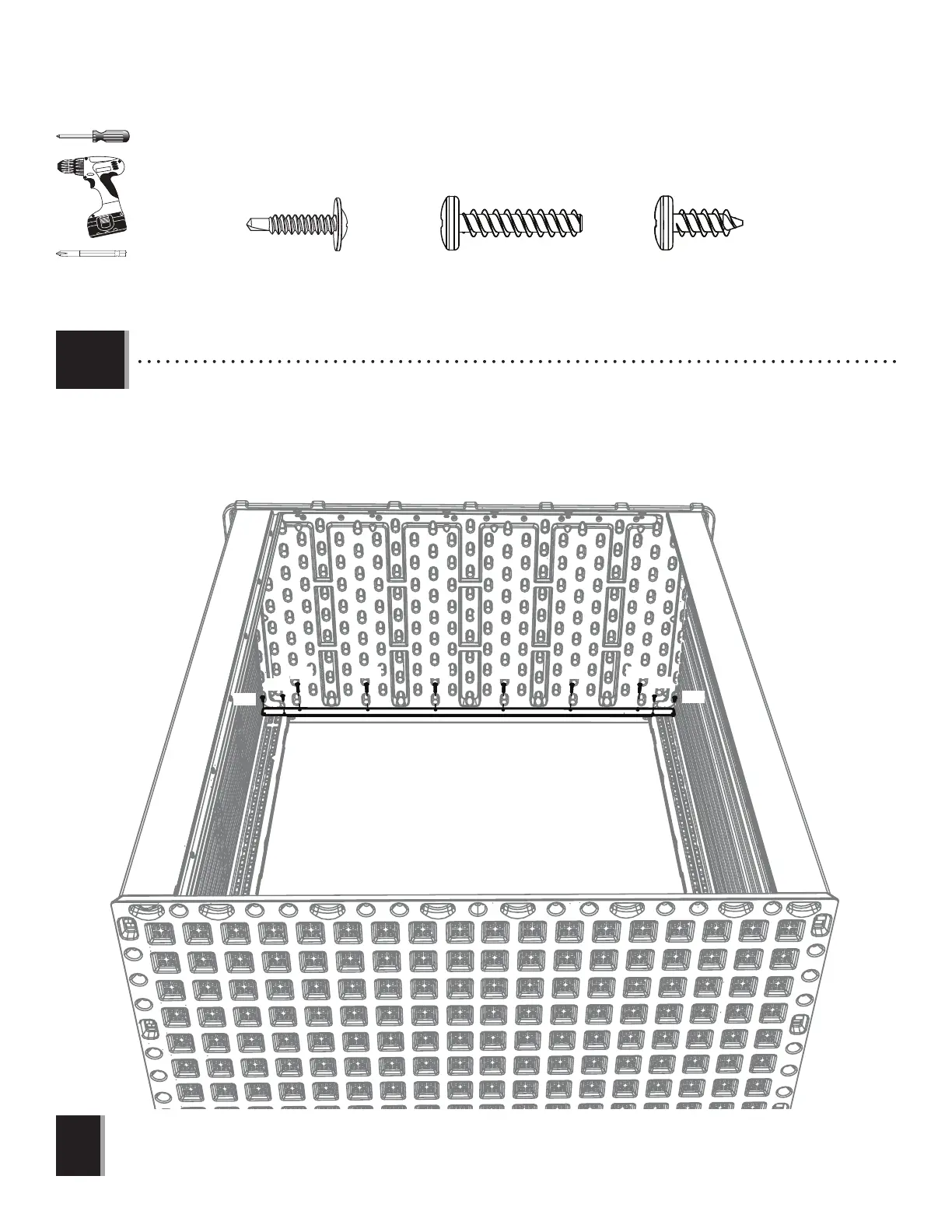

Note: The image above is from the rear looking up toward the front. The Rear Wall Panels have been removed for clarity.
Remarque : L’image dessus est orientée de l’arrière en regardant vers le devant. Nos avons retiré les panneaux muraux arrières par souci de clarité.
Nota: La imagen arriba ha sido orientada de la parte trasera mirando arriba hacia la parte delantera. Los paneles murales traseros han sido quitados en aras de la claridad.
!
