SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
Hardware is shown to scale, unless noted otherwise (*) / La quincaillerie est illustrée à l’échelle, sauf indication contraire (*) / Se muestra el herraje a escala, a menos que se indique lo contrario (*)
2.16

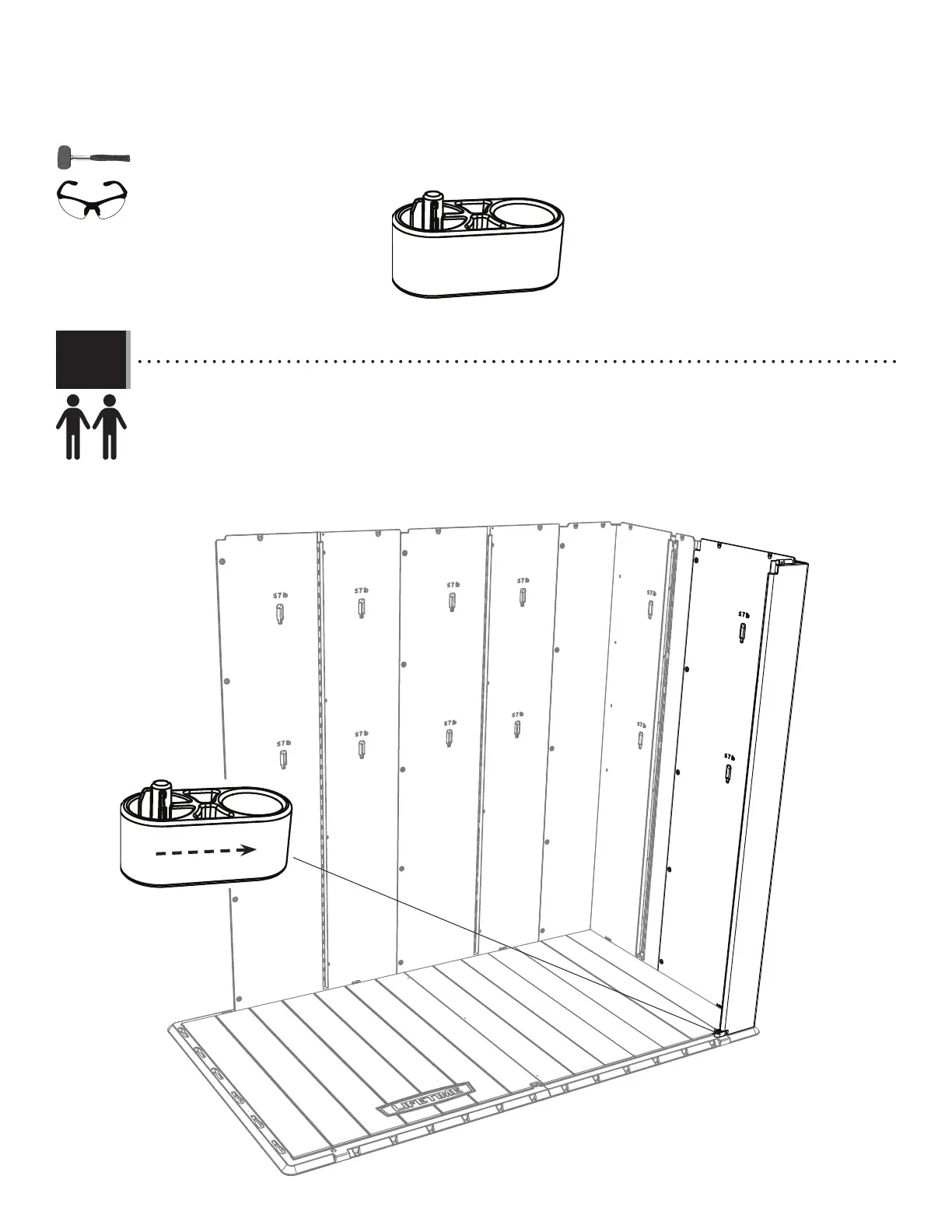

• Fold the corner panel as shown. Slide a hinge cap (GLE) under the edge of the panel in the direction indicated, and pull
the wall tube down through hinge cap and into the hole in the fl oor as far as it will go. If ncessary, tap it with a rubber mallet.
• Plier le panneau angulaire comme indiqué. Faire glisser le capuchon de charnière (GLE) sous le bord du panneau dans la
direction indiquée, et insérer le tube du mur à travers le capuchon et dans le trou dans le plancher autant que possible.
Si besoin, le taper avec un maillet en caoutchouc.
• Doblar el panel angular como se muestra. Deslizar el tapón de bisagra (GLE) debajo el borde del panel en la dirección
indicada, e insertar el tubo del muro por el tapón y en el agujero en el piso lo más lejos posible. Si es necesario, golpearlo
con un mazo de goma.
GLE
GLE (x1)
