TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

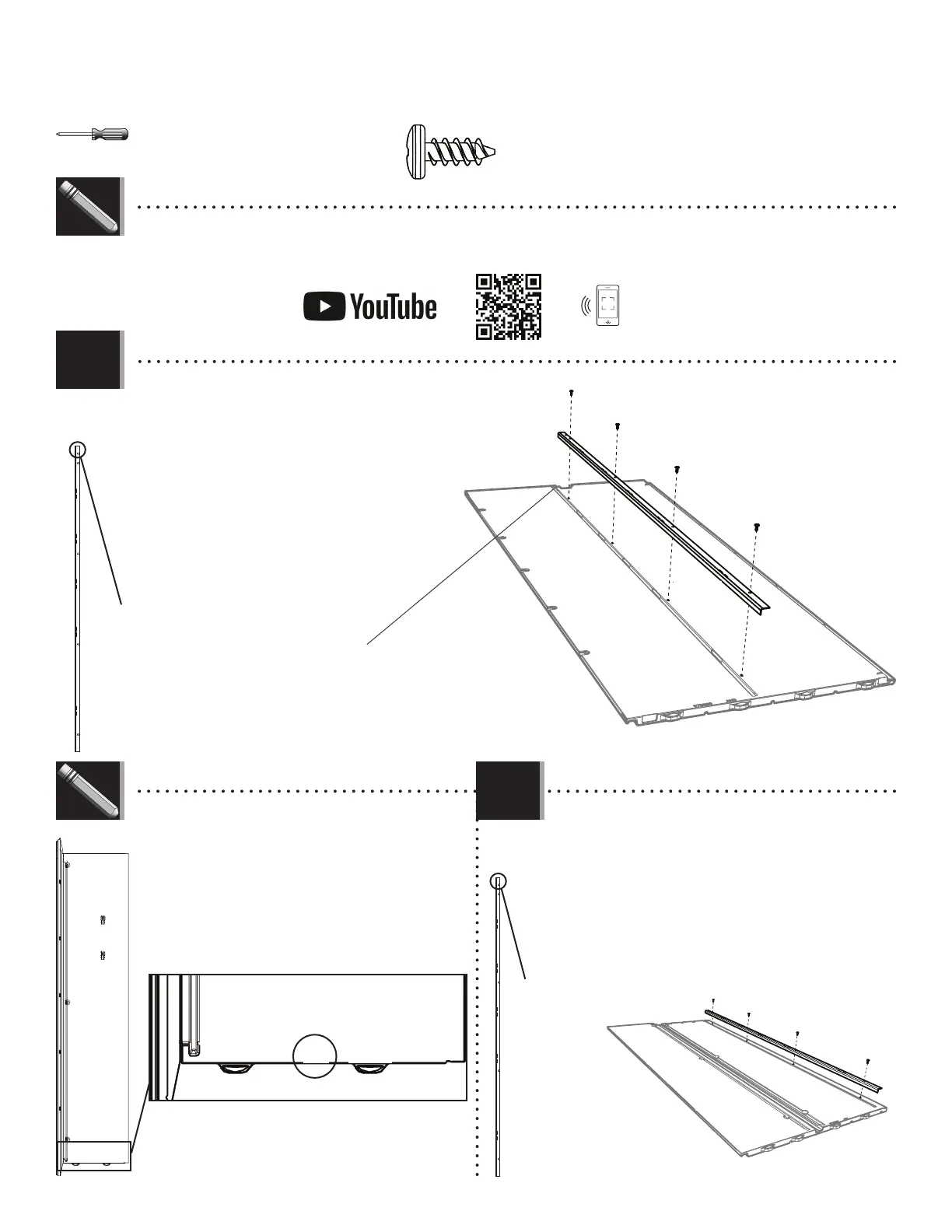

• Secure a wall support channel (AFM) just to the
left of the notch on the eleven (11) wall panels
(AHD) using four (4) screws (ADZ) for each.
• Fixer un canal de support mural (AFM) juste
à gauche de l’encoche sur les onze (11)
panneaux muraux (AHD) en utilisant quatre (4) vis
(ADZ) pour chacun.
• Sujetar un canal de soporte mural (AFM) justo
a la izquierda de la muesca en los once (11)
paneles murales (AHD) usando cuatro (4) tornillos
(ADZ) para cada uno.
• No screw in top hole.
• Aucune vis dans le
trou supérieur.
• Ningún tornillo en el
agujero superior.
• No screw in top hole.
• Aucune vis dans le
trou supérieur.
• Ningún tornillo en el
agujero superior.
• Top end
• Extremo superior
• Extrémité
supérieure
• Top end
• Extremo superior
• Extrémité
supérieure
7.1
• Secure a wall support channel (AFM) to the corner wall
panel (AGY) using four (4) screws (ADZ). The end with two
holes goes at the top.
• Fixer un canal de support mural (AFM) au panneau
mural en coin (AGY) en utilisant quatre (4) vis (ADZ).
L’embout avec deux trous va sur le dessus.
• Sujetar un canal de soporte mural (AFM) al panel mural
de esquina (AGY) usando cuatro (4) tornillos (ADZ). El
extremo con dos agujeros va a la parte superior.
7.2
ADZ (x48)
LIFETIME
©
• Notch
• Encoche
• Muesca
AFM
AHD
ADZ
ADZ
ADZ
ADZ
Bottom / Bord inférieur / Borde inferior
• The two front corner wall panels have a three-letter ID, AGY
and AGN, located near the top or bottom edge of each panel.
• Les deux panneaux muraux en coin avant possèdent un
identifi ant à trois lettres, AGY et AGN, placé près du bord
supérieur ou inférieur du panneau.
• Los dos paneles murales de esquina delanteros tienen una
identifi cación de tres letras, AGY y AGN, localizadas en el
borde superior o inferior del panel.
AGY
AGY
AFM
ADZ
ADZ
ADZ
ADZ
LIFETIME
©
• In case of problems with this section, follow the code below to view a video on the assembly in this section.
• En cas d’avoir des problèmes avec cette section, suivre le code en bas pour voir un vidéo sur l’assemblage dans cette section.
• En caso de tener problemas con esta sección, seguir el código debajo para ver un video sobre el ensamble en esta section.
http://go.lifetime.com/ 20’ x 8’ Outdoor Storage Shed Sec7
