14
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
11 9/16 in/po (≈29,4 cm)
11 9/16" (≈29,4 cm)
ADJ (x10)
ADJ
ADJ
ADH (x5)
ADH
7/16" (x2)
(≈11 mm) (x2)

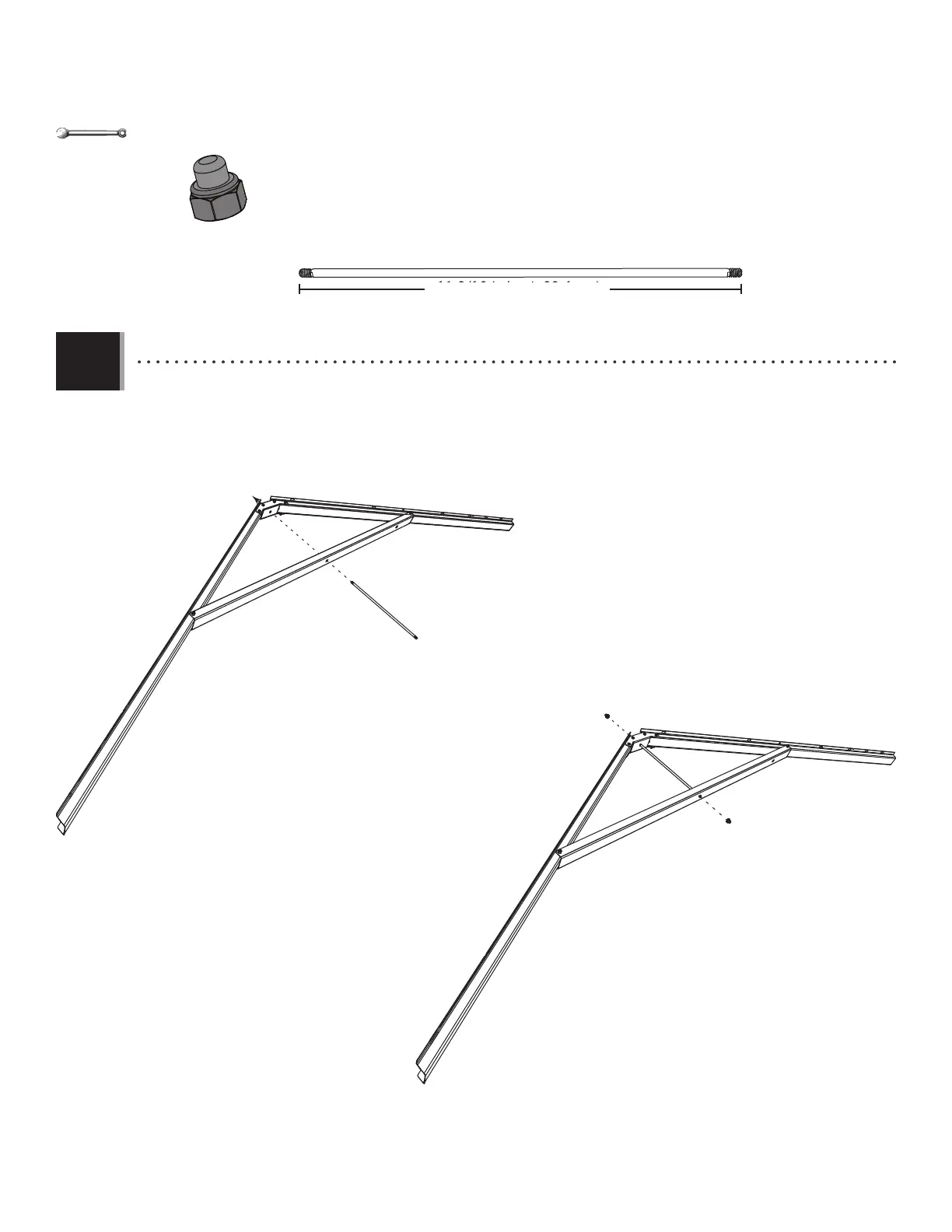

• Slide a truss rod (ADH) through the holes in the large truss brace and connector. Secure with two cap nuts (ADJ). Do not
overtighten the nuts.
• Faire glisser une tige (ADH) à travers les trous dans le grand support et le raccord. L’attacher bien à l’aide de deux
écrous à chape (ADJ). Ne pas serrer excessivement les écrous.
• Deslizar una varilla (ADH) a través de los agujeros en el soporte grande y el conector. Sujetarla con dos tuercas
ciegas (ADJ). No apretar demasiado las tuercas.
2.5
